MSXバスの状態をモニタリングできる
「MSXバスモニタカートリッジ基板」が
家電のケンちゃんにて販売されている。技術系サークルProject Cによる同人ハードウェアで、販売価格は税込11,800円。
|

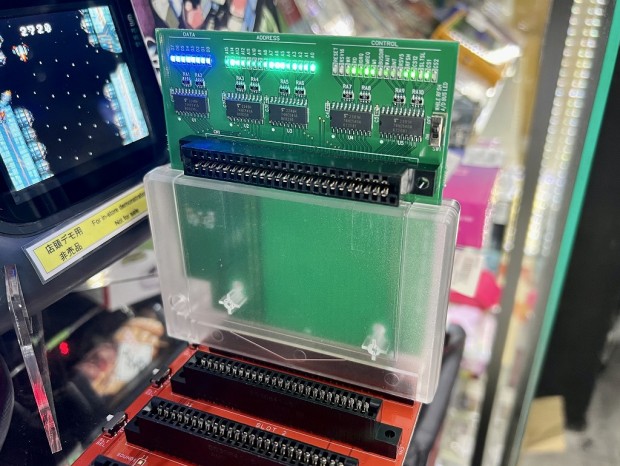

| 実動デモの様子（カートリッジケースは別売り） |

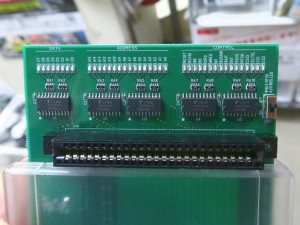

MSXカートリッジの信号ラインから、バスの状態をLEDで視覚化できるというモニタリング用の基板。カートリッジスロットを搭載しており、MSXのスロットを塞がずにモニタリングできる。 アドレスバス（16bit）とデータバス（8bit）、コントロールバス（カートリッジに出ている信号）の状態をモニタリング可能。LEDとバスはバッファICで分離されているため、バスに影響を与えることなく動作する仕様になっている。また、DRAMリフレッシュ時にデータバス・アドレスバスのLED点灯を抑制できる切り替えスイッチも備えている。 なお、「消費電力の大きいものやカートリッジの物理形状によっては、取り付けられないまたは正常に動作しない場合がある」とのこと。
|
|

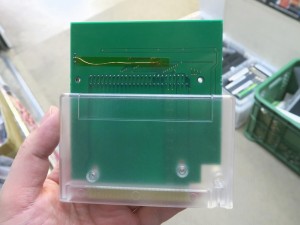

そのほか、基板にはコナミ仕様のカートリッジケースに対応する取り付け穴を完備。Illegal function call製の「加工済カートリッジケース」に取り付けることができる。通常のカートリッジケースを取り付ける場合は、（基板が大きいため）上部に加工が必要。
