| その他のイルミネーションを引き立たせるため、光るギミックなどは一切なし。“目立たない事”にこだわったステルスなデザインが特徴だ |
ここからは編集部に届けられた評価サンプルをパッケージより取り出し、外観スタイルから検証を進めていこう。ヒートシンクの厚さは27mmで、冷却ファンには厚さ14mmのスリム92mm口径ファン「NF-A9x14 HS-PWM chromax.black」を採用。これにより、Socket AM4対応クーラーでは最薄クラスとなる、
全高わずか37mmの超ロープロファイルデザインを実現している。
|
|
| 放熱面積をギリギリまで高めるため、92mm角の冷却ファンよりわずかに大きい長方形ヒートシンクを採用。なお周辺コンポーネントとの干渉については、取り付けセッションで確認をする |
|
|
| ヒートシンクの両側には保護用のメタルカバーを実装 | |
|

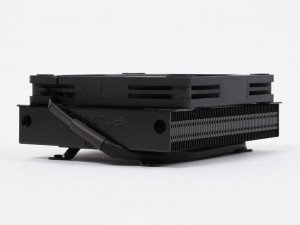

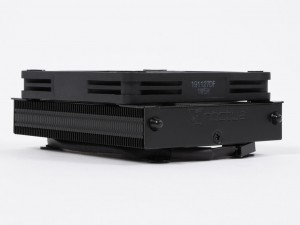

| 全高わずか37mmの超ロープロファイルデザイン。ヒートシンクは冷却ファンより左右とも実測で約6mm大きかった（ヒートパイプの出っ張りは除く） |
|
|

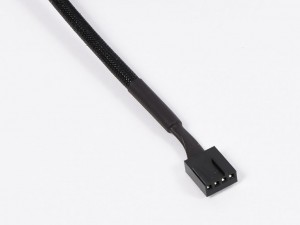

| 冷却ファンのコネクタは4pin PWM。最近のマザーボードには高性能なファンコントローラが実装されているため、CPU温度に合わせて手動で細かく制御することもできる | |
|

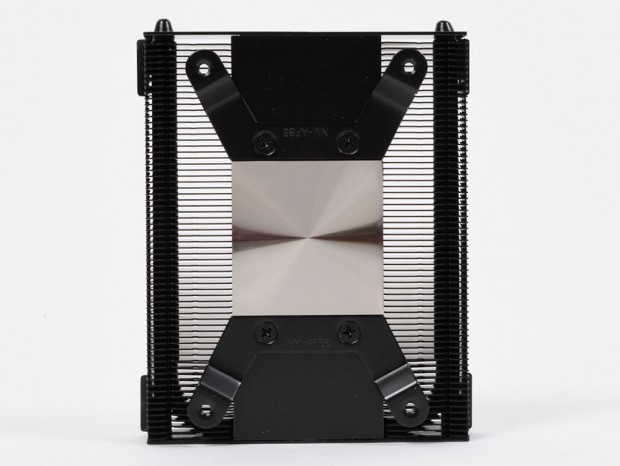

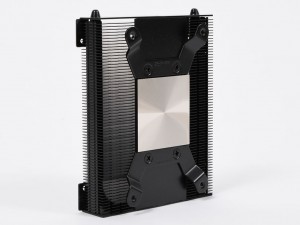

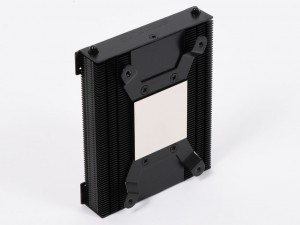

| ニッケルメッキを施した鏡面仕上げの銅製受熱ベース。サイズは実測で約40mm角の正方形だ |
|
|

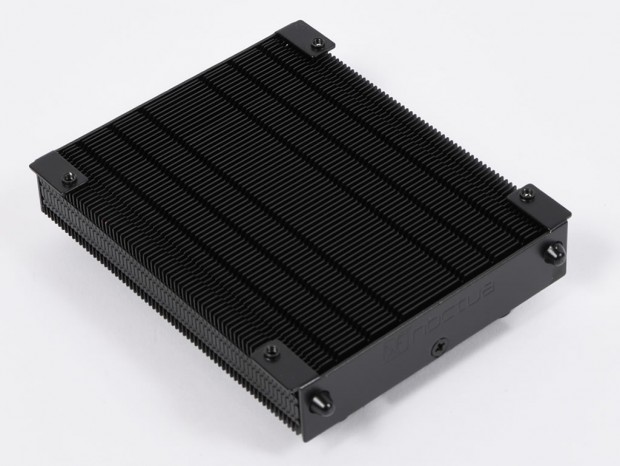

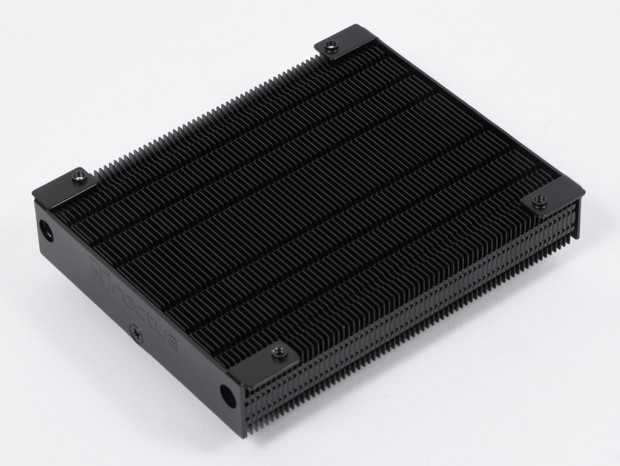

| フィンピッチは実測約1mm、フィンの厚さは約0.5mmで、フィンの枚数は67枚（両側のメタルカバー除く）。フィンは剛性に優れ、ちょっと力を加えた程度で曲がる心配はない |
|
|
|

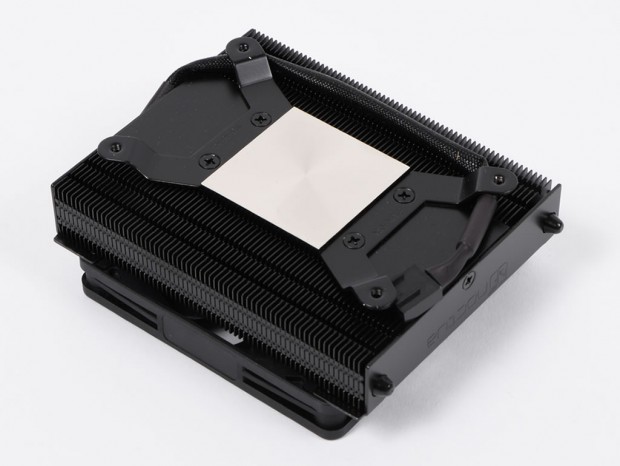

| 受熱ベースにはφ6mmヒートパイプを2本搭載。ヒートシンクの内部でUの字に実装され、ヒートシンク全体に効率よく熱を拡散する仕組み | |
|
|

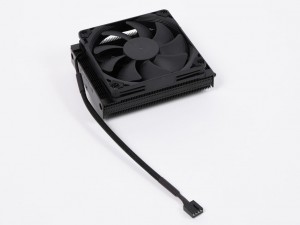

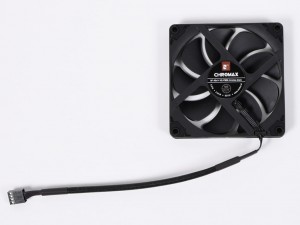

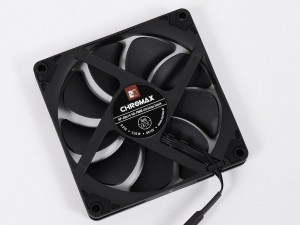

| 厚さ14mmの92mm口径ファン「NF-A9x14 HS-PWM chromax.black」。インペラ数は9枚で、コネクタケーブルの長さは約20cm（コネクタ含まず） | |
