独特なメタル製ファングリルが自己主張するスタイリッシュフェイス

ここからは、「Revolt PRO」シリーズの1000Wモデル「PH-P1000GC」をパッケージから取り出し、外観から眺めていこう。外形寸法は幅150mm、奥行き170mm、高さ86mmと、筐体の奥行きはやや長めに感じる。外観上で最大の特徴と言えるのは、重厚なファングリル。メタル製のプレートにハニカム状のホールを開けた、なかなかにハイセンスなデザインだ。 また、特殊なギミックとして背面に「Hybrid Mode」の切り替えボタンを搭載。反対側のモジュラーコネクタ側には、他の電源ユニットを接続するための24pin/8pinコネクタも確認できる。 なお、ここで1点指摘しておきたいのは、先ほど触れたメタル製ファングリル。見た目は実にカッコいいのだが（ケガはしないまでも）手に持った際に非常に痛い。数少ない要修正ポイントとして挙げておきたい。

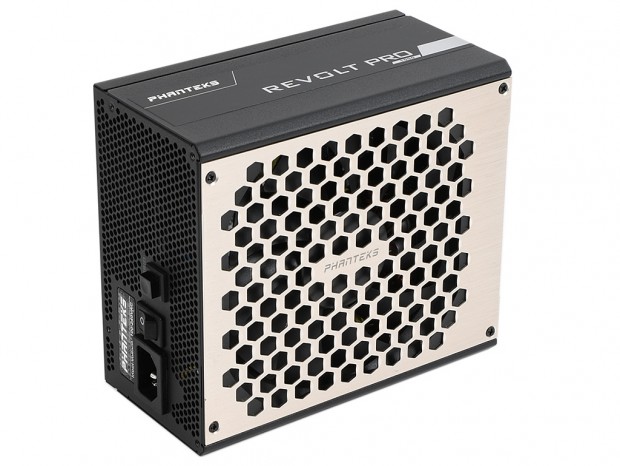

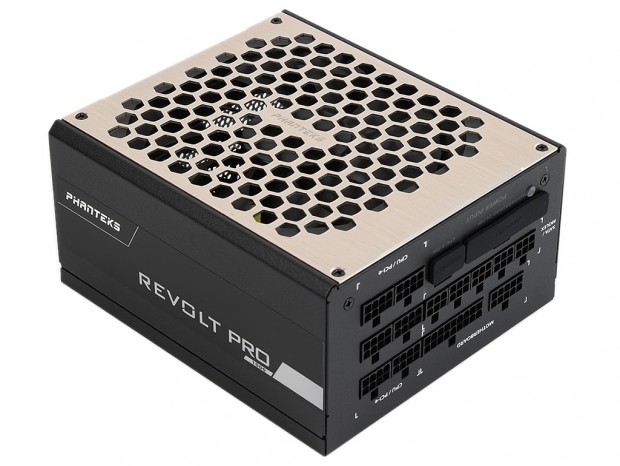

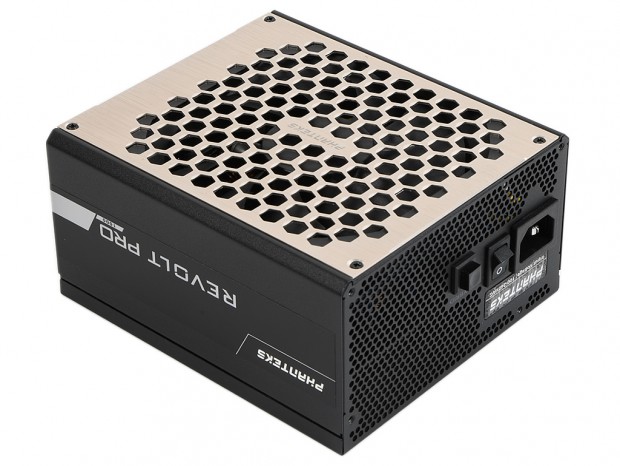

メタル製のファングリルが目を引く筐体。他電源接続用のコネクタは、出荷時は丁寧にカバーで保護されていた

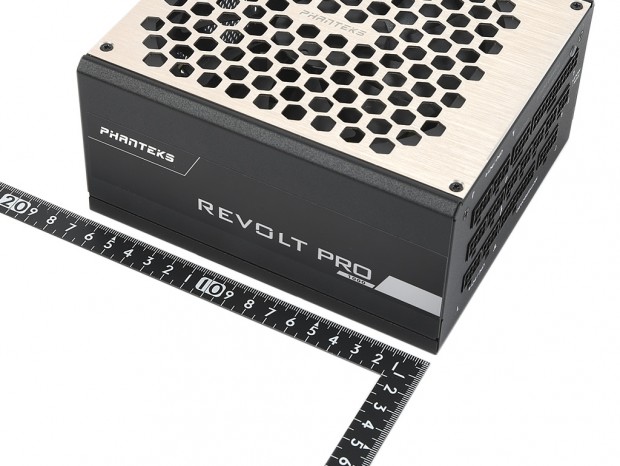

外形寸法は幅150mm、奥行き170mm、高さ86mm。奥行きがやや長めだが、はたして内部設計はどうなっているだろうか

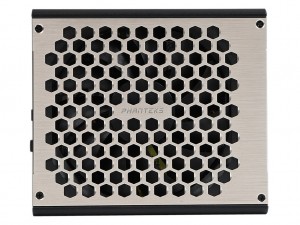

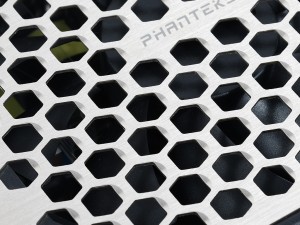

エッジの処理にやや難ありなファングリル。ハニカム状のホールを開けたデザインで、ゴールドがかったカラーは80PLUS GOLD認証モデルの故だろうか

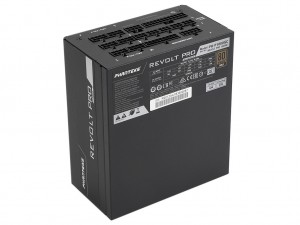

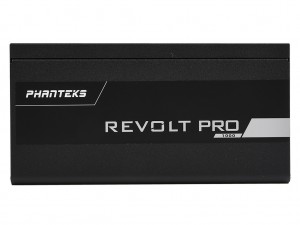

側面にはシリーズ名と容量がデザインされたシールが貼り付けられている	背面も特に飾り付けはなく、出力表が貼り付けられている程度だ

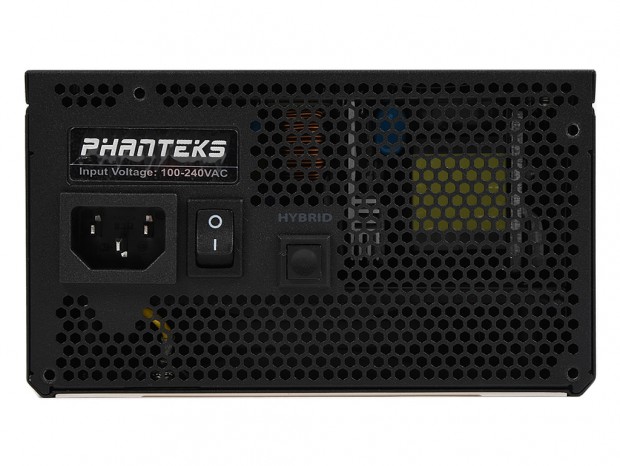

AC電源口と主電源のロッカースイッチ、さらに「Hybrid Mode」の切り替えボタンを備えた背面。それ以外の面積は、ほぼハニカム状の通気孔として開放されている

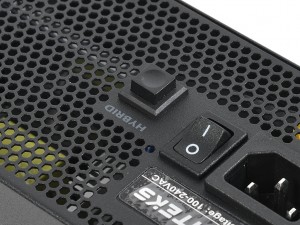

セミファンレスを切り替える「Hybrid Mode」ボタン。押し込むとセミファンレスが有効になり、標準位置では常時稼働の回転数調整モードで動作する

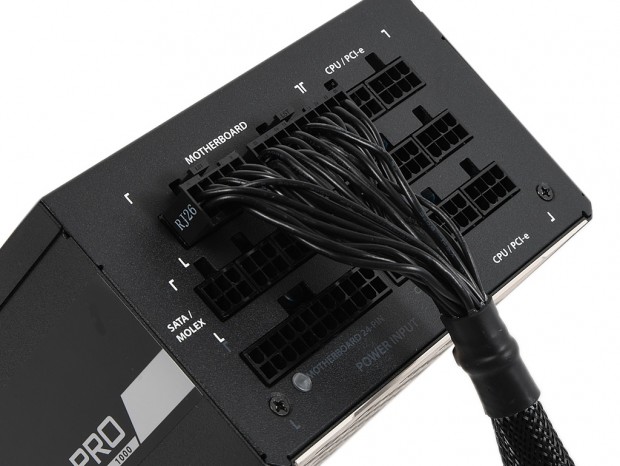

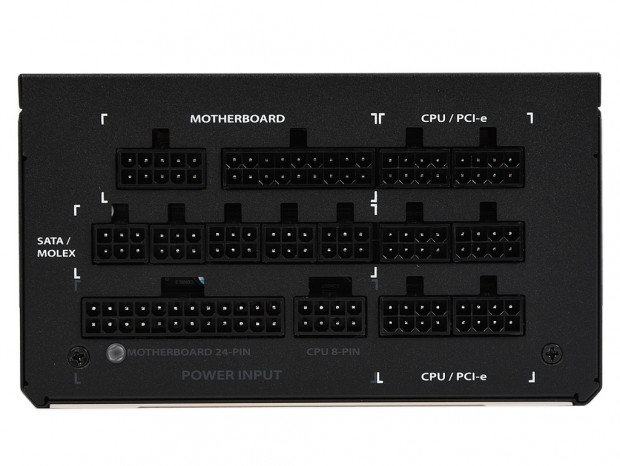

コネクタの配置が分かりやすいモジュラーコネクタ。左下が他電源接続用の24pin/8pinで、連結時に点灯するホワイトLEDも実装されている

ハイエンド環境に不自由なく給電できる豊富なモジュラーケーブル

フルモジュラー仕様を採用する「Revolt PRO」シリーズ。ケーブルの柔軟性も高く、コネクタ数を含め欠点は見当たらない

「Revolt PRO」シリーズは、すべてのケーブルが着脱できるフルモジュラー仕様だ。主要ケーブルはメッシュで束ねられ、その他のケーブルは柔らかいフラットケーブルを採用。PCケース内でも不自由なく取り回しが可能だろう。 そして1000Wモデル「PH-P1000GC」のコネクタは、ATX 24pin×1、ATX 12V 4+4pin×2、PCI-Express 6+2pin×8、SATA×14、4pinペリフェラル×3構成。ハイエンドマザーボード向けにCPU補助電源を2系統備えるほか、PCI-Express補助電源も2～4台のハイエンドグラフィックスカードへ給電可能なコネクタ数を備えている。

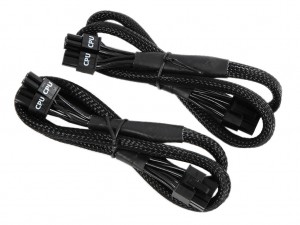

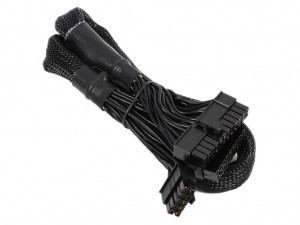

ATX 24pinケーブルは1本。メッシュ状のカバーでしっかり覆われている	同じくメッシュケーブルを採用するATX ATX 12V 4+4pinは、ケーブル2本で2系統のコネクタを備える

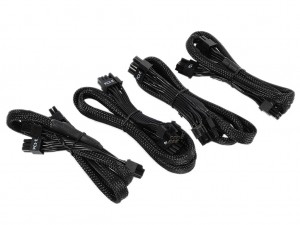

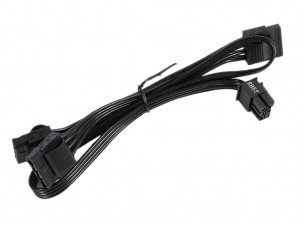

豊富に用意されたPCI-Express 6+2pinケーブル。ケーブルごとに2系統を備え、合計8コネクタを出力できる

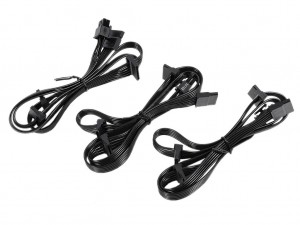

SATA電源ケーブルは、4コネクタを備えた長めのケーブルが3本、2コネクタのケーブルが1本という構成。合計で14系統を出力可能だ

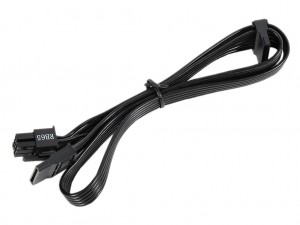

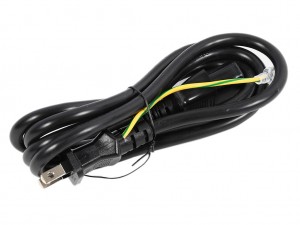

pinペリフェラルケーブルは1本のみ。コネクタは3系統を備える	アース線付きの主電源ケーブルも同梱されている

その他の付属品をチェック。結束バンドや固定用ネジ、マニュアルが同梱されていた
