次は「Cyborg-15-A12VF-859JP」の内部をみていこう。ここではMSIに了承を得て、分解を行っている。底面9本のネジを取り外し、固定ツメを外せば、底面パネルは取り外せる。とは言え、自分で分解した場合はMSIの保証が切れてしまうため、交換などはMSI公認サポート店に持っていこう。 2台目のNVMe M.2スロットは搭載されていないが、メインスロットには簡単にアクセスできるので、交換は可能になっている。また、DDR5メモリは換装することで最大64GBまで増設できるが、スロットは絶縁カバーで覆われていた。
|

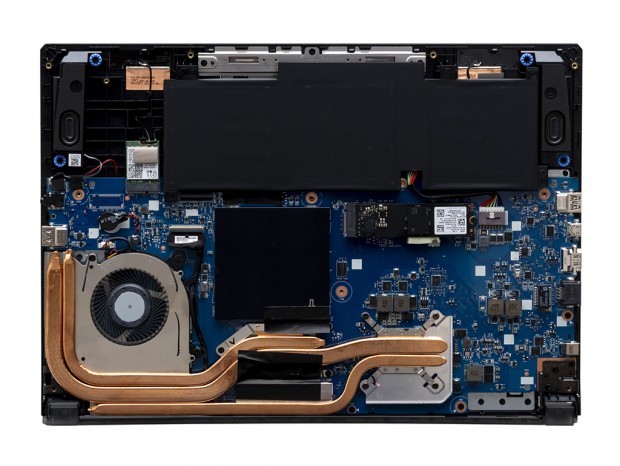

| 「Cyborg-15-A12VF-859JP」の内部。マザーボードは「MS-15K1」になる |
|
| CPUとGPUをシングルファンで効率よく冷却するシェアヒートパイプを採用する |
|
|

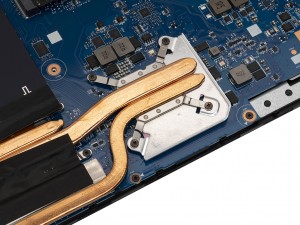

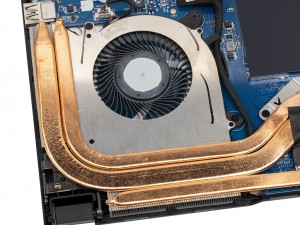

| 3本のヒートパイプで熱をヒートシンクに伝え、ファンで放熱する | CPUの冷却ブロック。2本のヒートパイプが繋がっている |
|
|

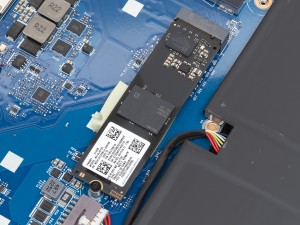

| 評価機のNVMe SSDには、Samsung「PM9B1」が搭載されていた | DDR5メモリスロットは、全体が絶縁シートで覆われている |
|
|

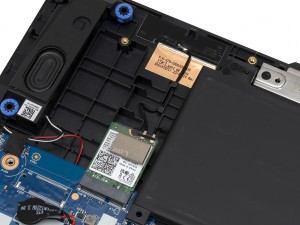

| Wi-Fi6とBluetooth 5.2対応のワイヤレスネットワークカード | 「Cyborg-15-A12VF-859JP」の底面パネル。スケルトン部分以外は、カッパーとシルバーが重ねて塗られているようだ |
| |

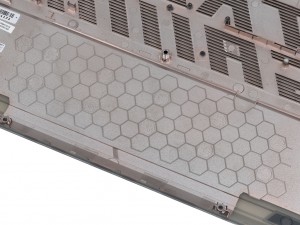

| ハニカムデザインが刻まれている |
