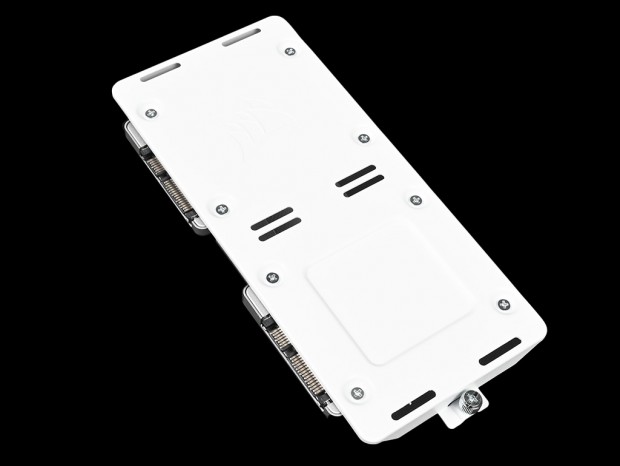

| 一旦シャーシからドライブプレートを取り外し、2.5インチSSDを底面から「SSD Screws」でネジ留めを行う |
|
| 2.5インチSSDを固定した裏手より3.5インチHDDを底面から「MBD / HDD Screws」でネジ留めを行う |
|

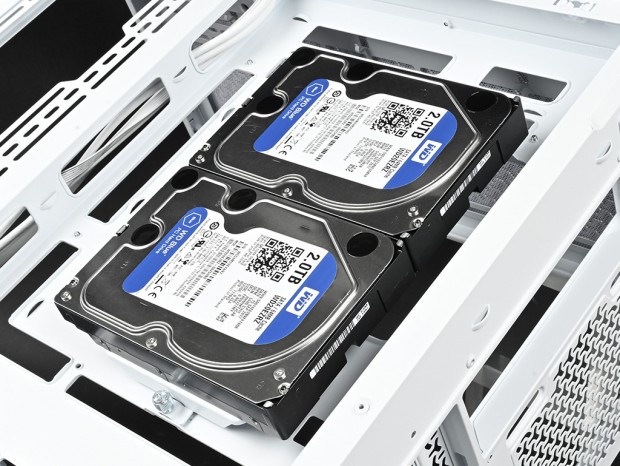

| ドライブプレートの表裏にSSDとHDDを固定した状態でマウント位置に戻す |
|
| CPUクーラーメンテナンスホール付近を左側面から眺めた様子 |
なおオプションでライザーケーブルを用意すれば、グラフィックスカードの垂直マウントにも対応。スタイルの変更方法を簡単に説明すると、背面から3本のネジを外し「PCIプレート」を回転し、これを固定し直せばいい。
|

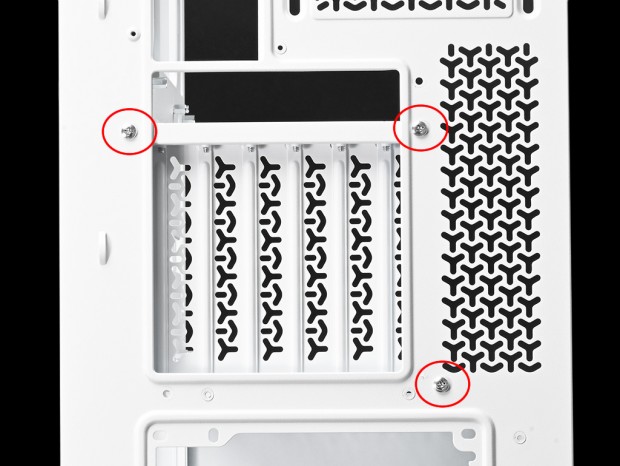

| 背面から3本のネジでPCIプレートは固定されている。レイアウト変更時は一旦ネジを外し、90°傾けた状態で再度ネジ留めを行う |
|

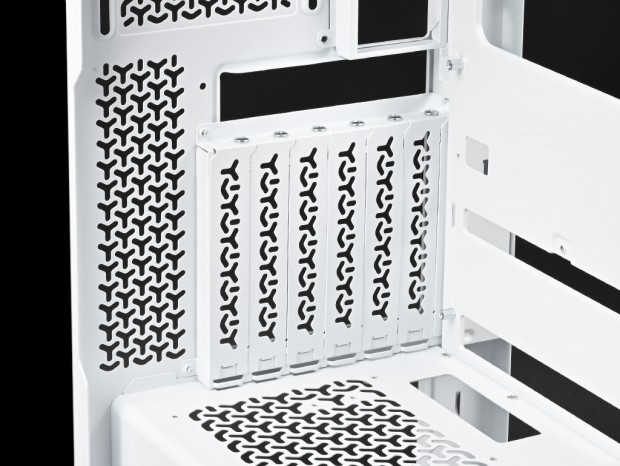

| 垂直マウントへ移行した状態。なお拡張スロットは4本になる |
