| GeForce RTX 30/40シリーズと同じX字型のフレームデザインを採用。ただし、冷却ファンは表裏各1基ではなく、表面に2基搭載する |
|
| 冷却ファンの直径は実測115mm、厚さ実測17mmのリングフレームファンで、7枚の大型インペラを実装 |
|
| ほぼ全面がヒートシンクのカード裏面。透かしてみるとヒートシンクに5本のヒートシンクが貫通しているのが確認できる |
|
| 裏面のヒートシンクには、片側各81枚の冷却フィンを搭載 |
|
| カードの厚さは実測約40mm（2スロット厚）。またカードの側面にはホワイトLEDを内蔵した「GEFORCE RTX」のロゴがデザインされている |
|

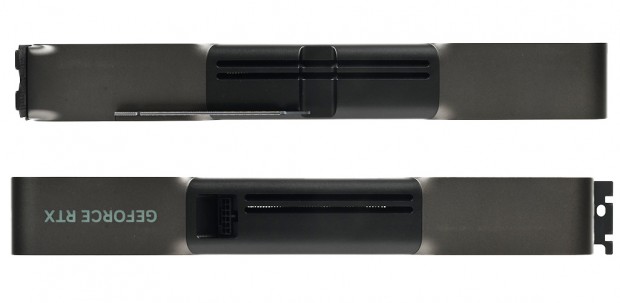

| 中央部分のカバー下にもヒートシンクが実装され、風が抜けるようにカバーには2本のスリットが設けられていた |
|
| カード長は304mmで、NVIDIAが提唱するSFF-Readyガイドラインギリギリのサイズだ |
|
| 重量は実測1,816gで、「GeForce RTX 4090 Founders Edition」に比べると300g以上軽くなっている。とは言え、かなり重量があるため水平設置で運用する場合にはVGAホルダーを用意したい |
|
| 「GeForce RTX 4090 Founders Edition」と比較してみたところ。カードの厚さは薄くなっているが、長さや幅は全く同じだった |
|

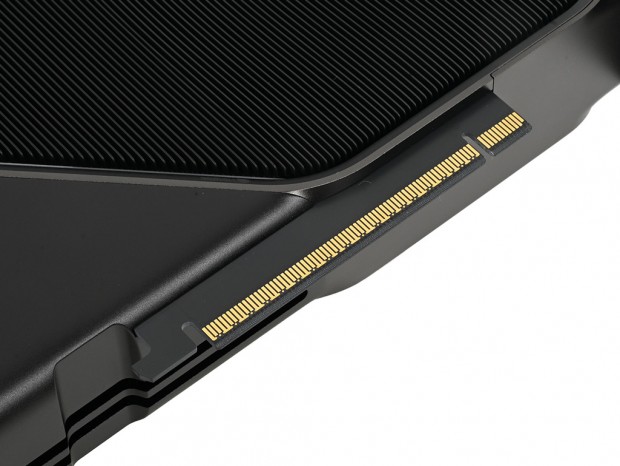

| コンシューマ向けのグラフィックスカードでは初めてPCI Express 5.0(x16)に対応。端子の一部が連結した特殊な形状になっている |
|
|

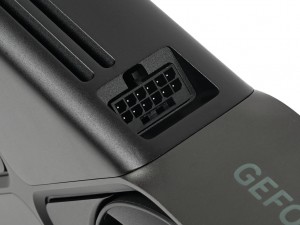

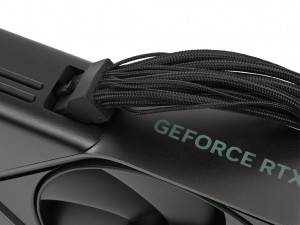

| 16pinの補助電源コネクタは斜めに実装されているため、幅の狭いPCケースでもコネクタに負担を掛けずに差すことができる | |
|

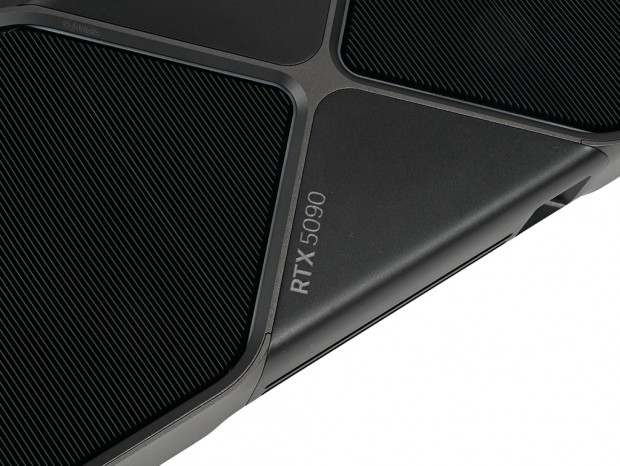

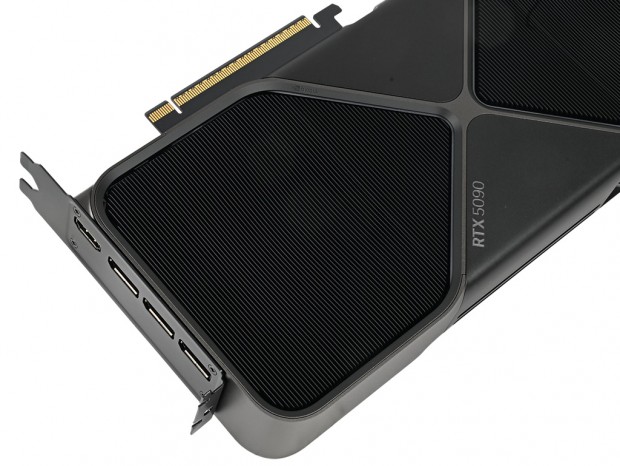

| カード裏面のカバー部分には「RTX 5090」のロゴがデザイン |
|

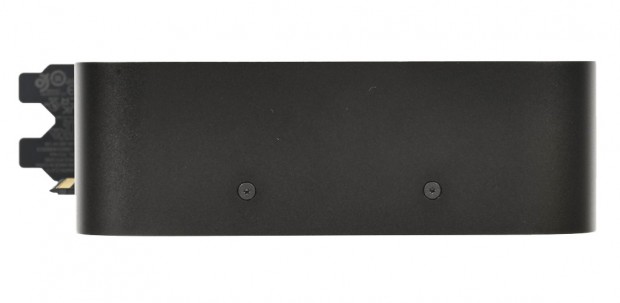

| カードの先端部分は完全に密閉され、「GeForce RTX 4090 Founders Edition」にあったカード固定用のネジ穴は省略されていた |
|

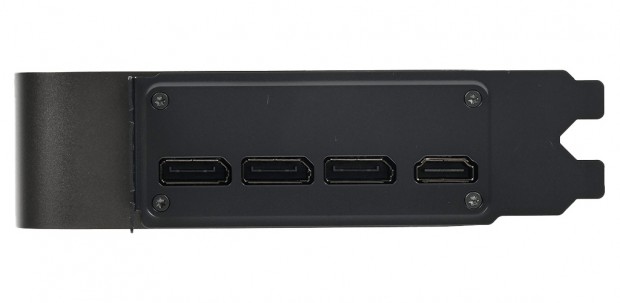

| 出力インターフェイスはDisplayPort 2.1b×3、HDMI 2.1a×1の4系統。またブラケットには通気孔はなく、カード先端と同じく密閉されていた |
|
協力：NVIDIA Corporation
