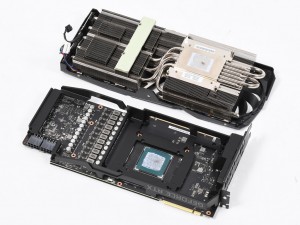

| まずは背面からネジにアクセスし、VGAクーラーを取り外す。基板を露出させるには、さらにフレームとバックプレートを外す必要がある | |
|
|
|

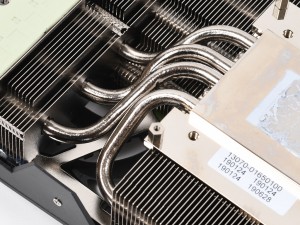

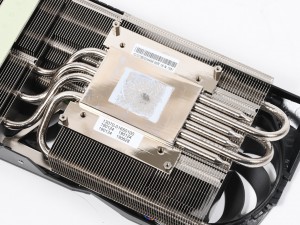

| 鏡面加工された”MaxContact“のヒートスプレッダにはサーマルグリスが塗布されている。ヒートパイプは計6本だ | |
|
|

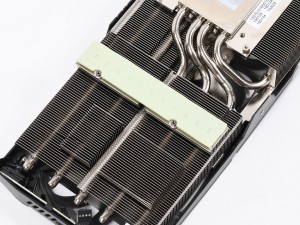

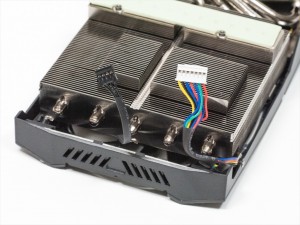

| 電源回路の直上にあたる部分のヒートシンクには、直接サーマルパッドが貼られていた | VGAクーラーのファンコネクタとLED発光用コネクタ |
|

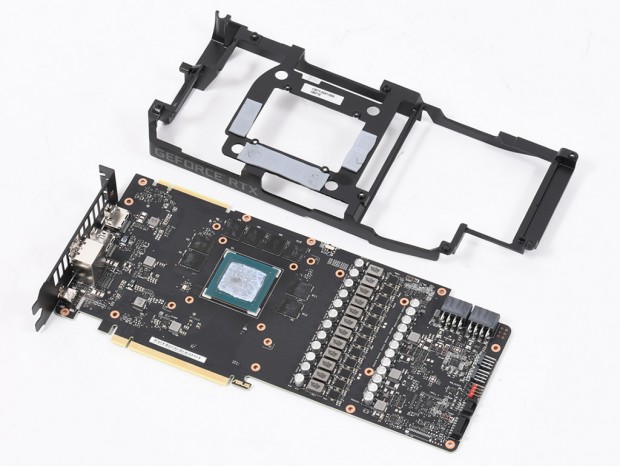

| フレームとバックプレートを取り外すと基板が露出 |
|

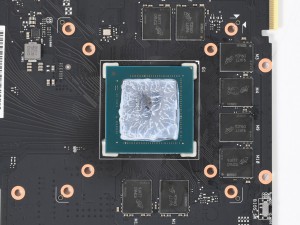

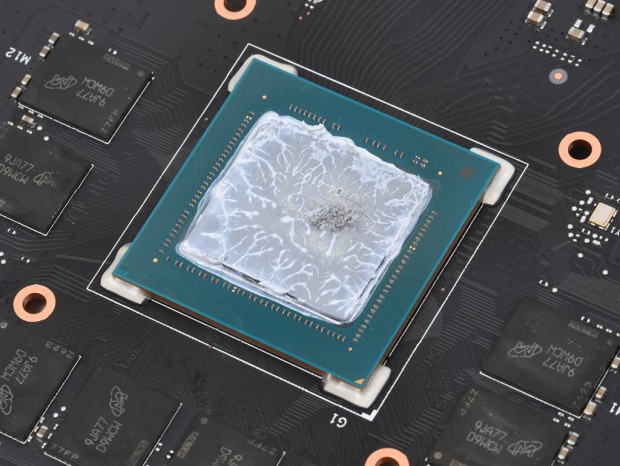

| GeForce RTX 2080と同じ「TU104」のGPUダイが搭載されている |
|
|

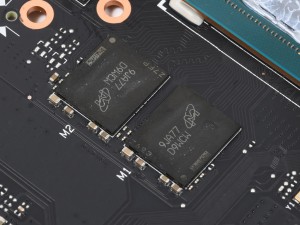

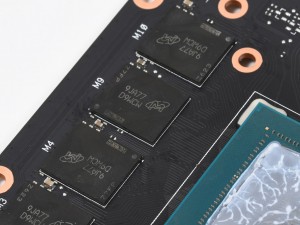

| ビデオメモリはGPUダイの周辺にコの字状に配置。採用チップはMicron Technology製のGDDR6「MT61K256M32JE-14」（D9WCW）。容量は1枚あたり1GB、転送速度は14Gbps |
|
|

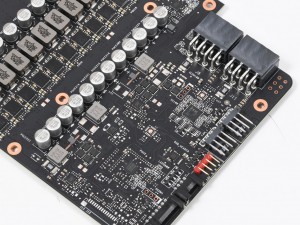

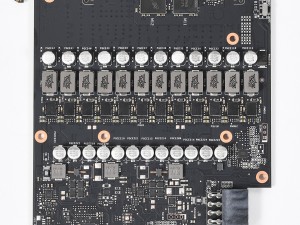

| 電源はリファレンスを上回る計12フェーズで、負荷を分散させている。チョークコイルはASUSおなじみのSuper Alloy Choke | iTE製PWMコントローラー「8915FN」 |
|
|

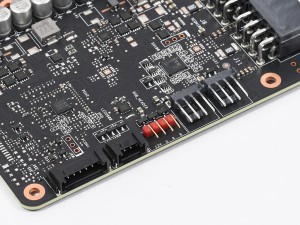

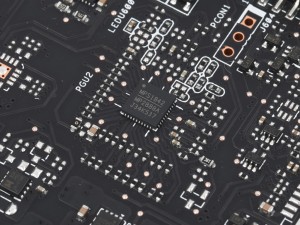

| PWMコントローラMonolithic Power Systems「MP2888A」 | ファンやLED制御用のコネクタは基板端にまとめて実装 |
|

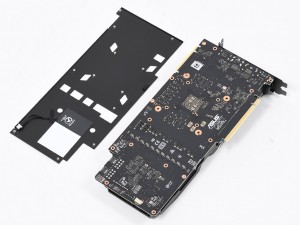

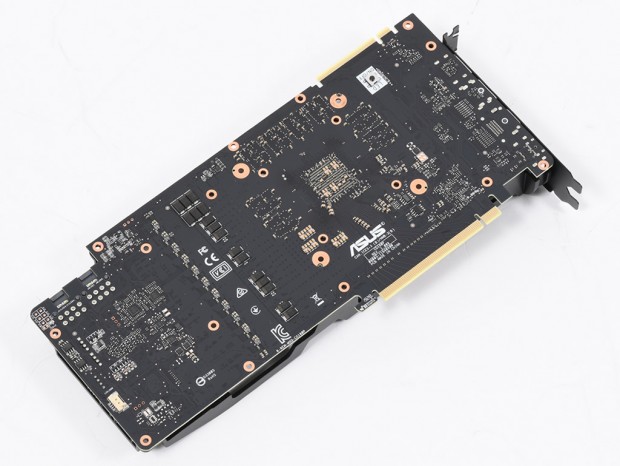

| 基板の背面。実装密度は裏表ともにそれほど高くない。なお、バックプレートの裏にサーマルパッドは貼られていなかった |
|
|

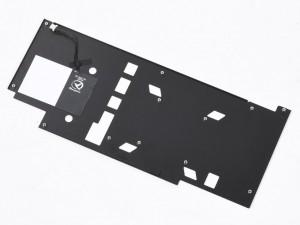

| VGAクーラーのフレーム。ビデオメモリまわりにサーマルパッドが貼られている | バックプレート。LED発光用のプレートとコネクタが用意されている |
