コンパクトかつ質実剛健な筐体を採用

ここからは、パッケージから「FOCUS-GX-750」を取り出し、その外観から観察していこう。筐体デザインは「FOCUS GM」シリーズとほぼ同じながら、フルモジュラー仕様になったおかげで、印象はだいぶ変わった。さらに背面にはファンレスモードの切り替えスイッチも備えている。なお、ユニットの外形寸法は幅150mm、奥行き140mm、高さ86mm。120mm口径の冷却ファンを搭載しつつ、奥行きを140mmに収めている。

「FOCUS」のロゴをあしらったサイドフレーム以外は、装飾らしいものはなし。外観はほぼ「FOCUS GM」と同じだが、やはりフルモジュラーになった点は大きな違いだ

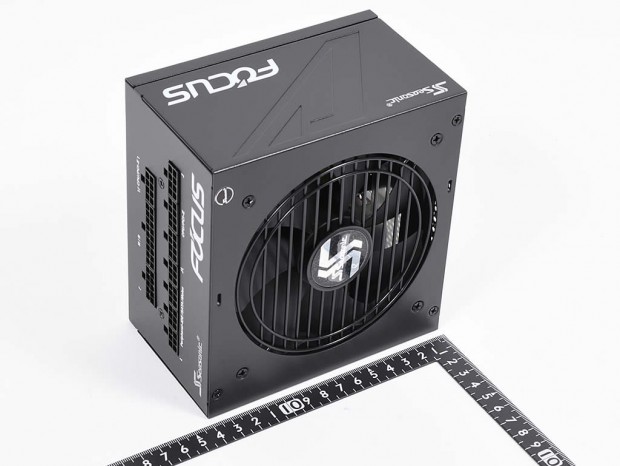

ユニットの奥行きは、120mmファン搭載モデルとしては比較的コンパクトな部類に入る140mm。搭載するFDBファンは、セミファンレスおよびスマート制御のファンコン機能を備えている

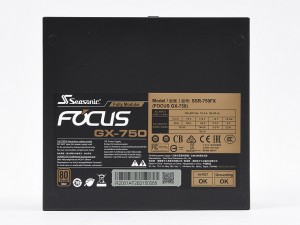

底面にはモデル名付きで出力表が貼り付けられていた	背面には、AC電源口や主電源のロッカースイッチに並んで、ファンレス機能の切り替えスイッチが搭載されている

PCケース内部を向くモジュラーコネクタ側。使用するコネクタごとに形状が異るため、挿し間違える心配はない

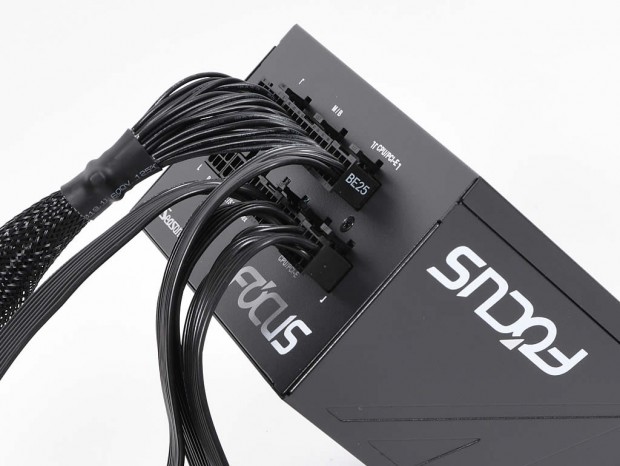

ハイエンドシステムに無理なく給電できるフルモジュラーコネクタ

主要ケーブルに加え、必要なケーブルのみを選んで接続できるフルモジュラー仕様。ケーブル自体もフラットな形状で取り回しやすい

「FOCUS GX」シリーズは、すべてのケーブルを脱着式としたフルモジュラータイプの電源ユニットだ。ATX 24pinはラウンドケーブルだが、それ以外はすべてフラットケーブルが採用されており、ケース内でも容易に取り回せる。検証用の「FOCUS-GX-750」に搭載されているコネクタは、ATX 24pin×1、ATX 12V 4+4pin×2、PCI-Express（6+2pin）×4、SATA×10、4pinペリフェラル×3という構成。CPU補助電源は2系統、PCI-Express補助電源は4系統あり、オーバークロックを想定したハイエンドマザーボードやマルチGPU環境にも対応する。なお、「FOCUS GM」シリーズと同様にパワーテスターも付属。システムを構築することなく電源ユニットを動作させたり、手軽に動作確認がとれる。

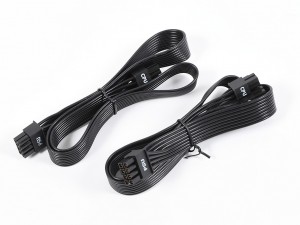

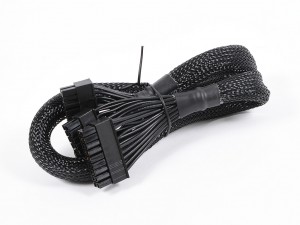

ATX 24（20+4）pinケーブル。長さは610mmだった	ATX 12V 4+4pinケーブルは2本で2系統。ケーブル長は650mm

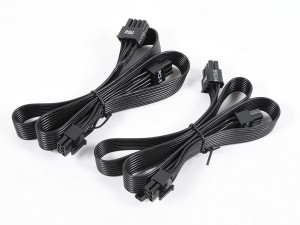

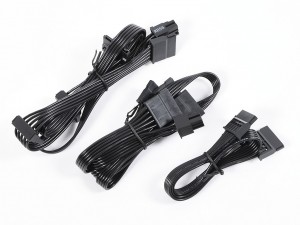

PCI-Express補助電源ケーブルは2本で、合計4系統を出力可能。長さも750mmと余裕がある	SATA電源ケーブルは、4コネクタ付きが2本で2コネクタが1本、合計で10系統を出力できる

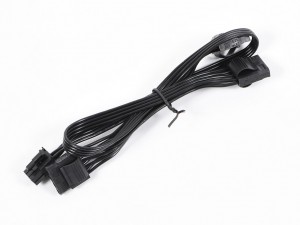

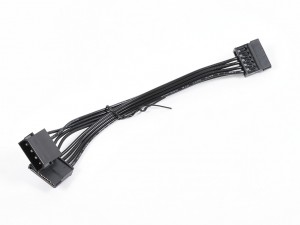

4pinペリフェラルケーブルは、3コネクタ付きのケーブルが1本だ	4pinペリフェラルから2系統のSATA電源コネクタに出力できる変換ケーブル

アース線が付いた主電源ケーブル


付属品として同梱されるのは珍しいパワーテスター	PCケース固定用のネジも同梱されている


PCケース内でケーブルをまとめる際に便利な、結束バンドや面ファスナーも同梱されていた

ケーブルレス設計の洗練された内部構造
