| クーラーの外装部分とメインのヒートシンクを取り外した状態。この状態でも、ビデオメモリとVRM部を放熱するためのヒートシンクは基板上に残る |
|
|

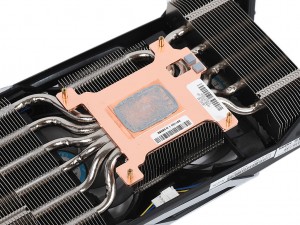

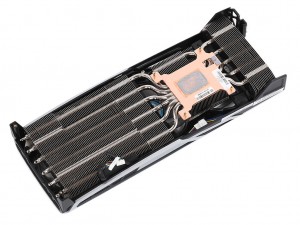

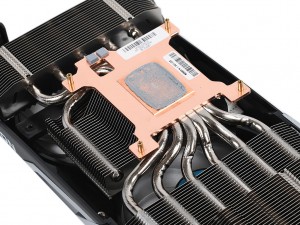

| GPUチップを冷却するための大型ヒートシンク。ヒートパイプ、受熱ベースと一体化し、GPUダイとの接触面にはグリスが塗布されている | |

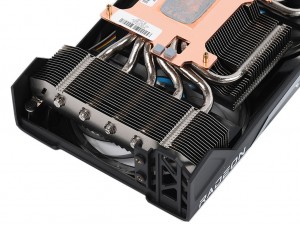

| ヒートシンクはもっとも大きなブロックで長さ130mm前後。放熱フィンが整然と並ぶ |
|
|

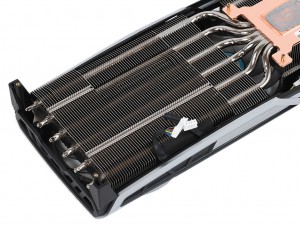

| 計6本のヒートパイプを使用し、各ヒートシンクを接続している | |
|

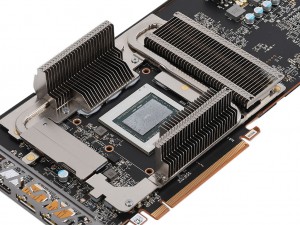

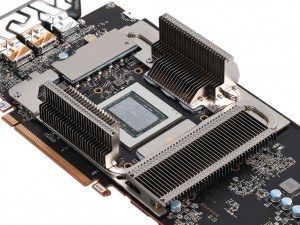

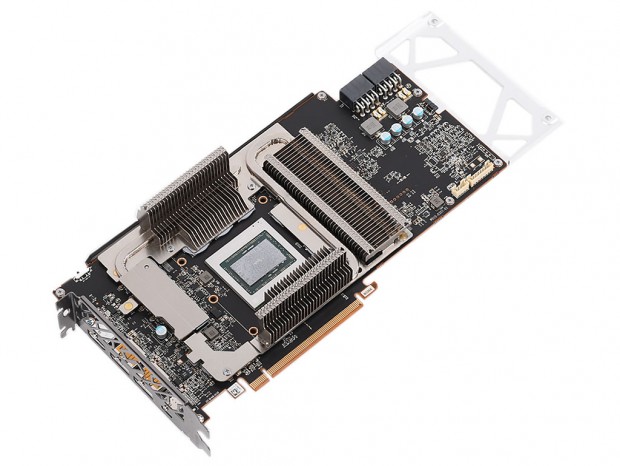

| 大型ヒートシンクを取り外した後の基板には、VRM周りのヒートシンクとバックプレートが残る |
|
|

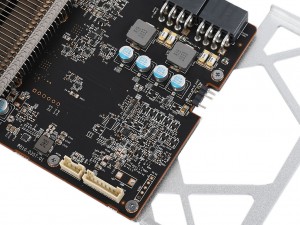

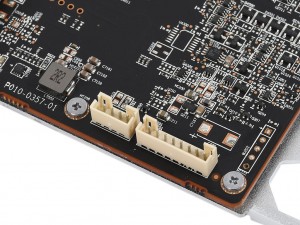

| 基板長がそれほど長くないが、全体的な実装密度はそれなりといったところ | クーラー・ファン接続用のコネクタ |
|
|

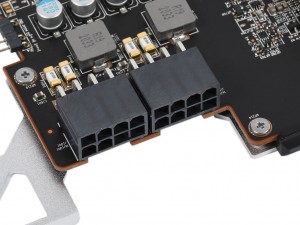

| 補助電源コネクタ | VRM部のMOSFETやチョークコイルは小型ヒートシンクに覆われている |
|
|

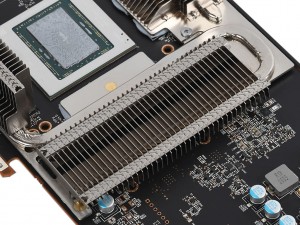

| 小型ヒートシンク。凸状のブロックにそれぞれヒートパイプが1本ずつ通っており、各ブロックを繋いでいる | |
|

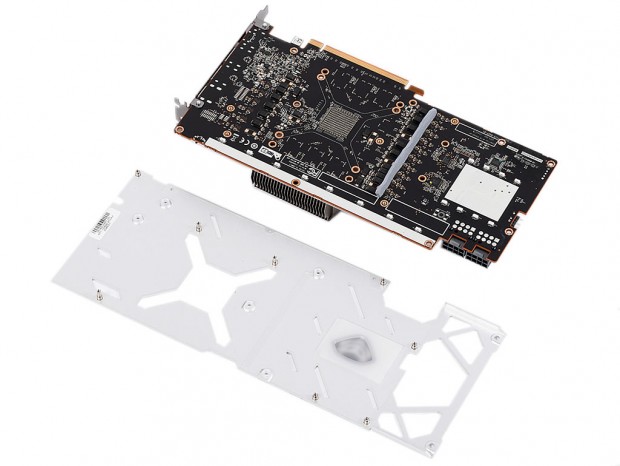

| 金属製バックプレートを取り外すと基板背面が露出する |
|
|

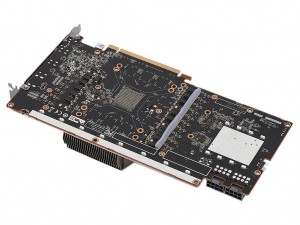

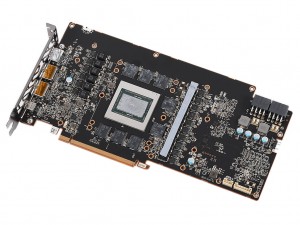

| 露出した基板表面と背面。背面にもコンデンサ類が配置されているが、実装密度はそれほど高くない印象 | |
|
|

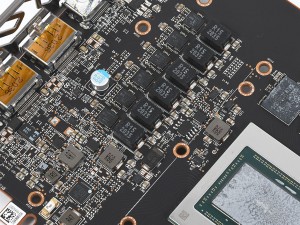

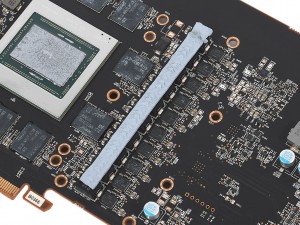

| 小型ヒートシンク下のMOSFETとチョークコイル。サーマルパッドが貼りつけられている | |
|

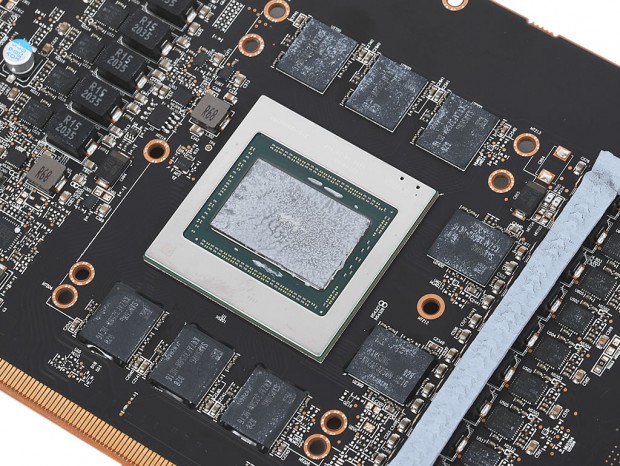

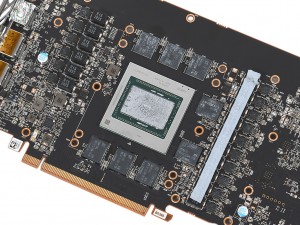

| Radeon RX 6800 XTのGPUダイ。7nmプロセスの「Navi 21」を採用する |
|
|

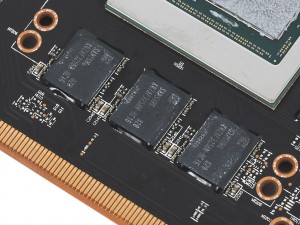

| ビデオメモリはSAMSUNG製GDDR6メモリ。GPUを囲むように、計8枚のビデオメモリがコの字型に配置されている | |
