ドライブベイレイアウト：2.5/3.5インチ共用ドライブケージ

• 搭載可能数：3.5インチHDD x2台または2.5インチSSD x2台（排他仕様）

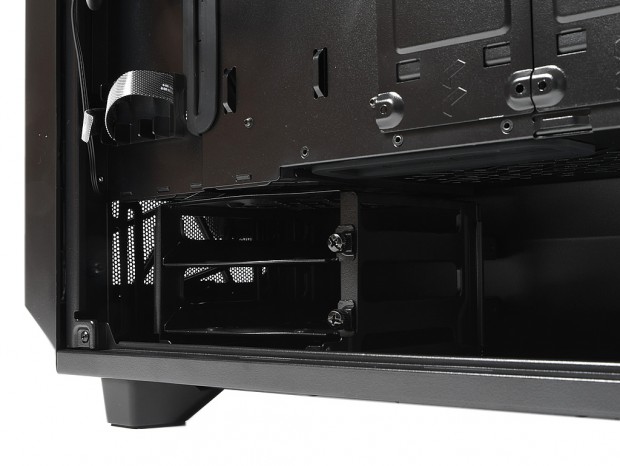

ここからは「Meshify 2 Compact」のストレージ収納力をチェックしていく。メインとなるのはボトムカバー内部のフロント寄りに搭載されている、2.5/3.5インチ共用ドライブケージだ。高さ約95mmの内部にネジ留めされているスチール製のケージには、同じくスチール製の2.5/3.5インチドライブ共用トレイを2台分装備。2.5インチSSDまたは3.5インチHDDが2台、もしくは2.5インチSSDと3.5インチHDDが各1台搭載できる。

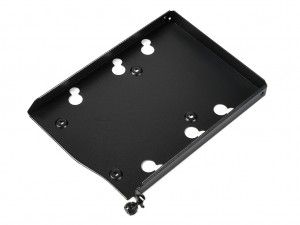

2.5/3.5インチドライブ共用トレイは右側1本のハンドスクリューでケージに固定されている	2.5/3.5インチ共用ドライブケージは、底面に4本のネジで固定。位置調整や取り外しができる

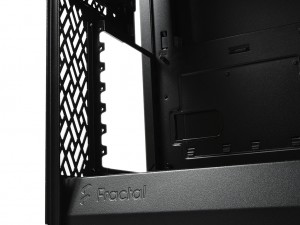

ケージの取り外しは、（1）ボトムカバー天板フロント寄りの「シュラウドインレー」と下段140mmファンを外して前方からの取り出し、（2）電源ユニット用にカットされた背面からの抜き出しの2パターン

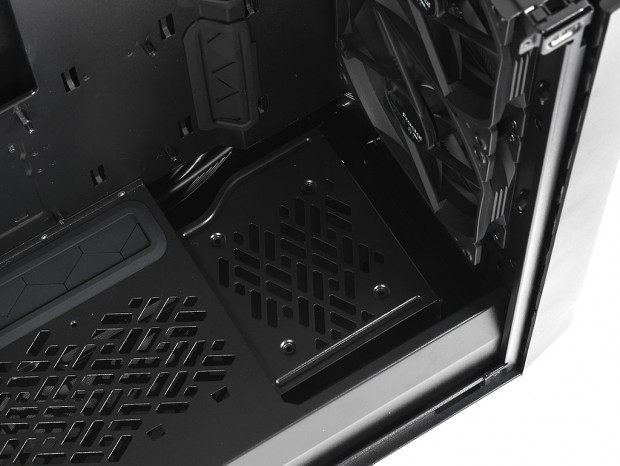

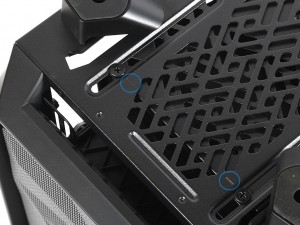

2.5/3.5インチ共用ドライブケージを固定するネジのポジションを示す、サービス用のカット（青丸）。この位置にネジ留めすれば、電源ユニットとスペース配分が出荷時状態に戻すことができる

ドライブベイレイアウト：2.5インチSSDブラケット

• 搭載可能数：2.5インチSSD x2台

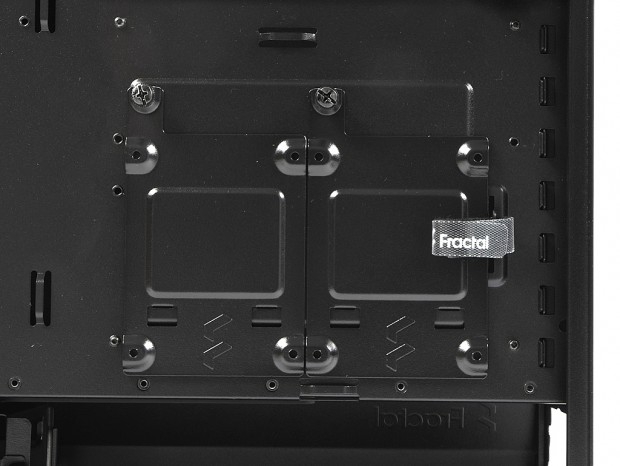

マザーボードプレート背面、CPUクーラーメンテナンスホール下のスペースには、2台分の2.5インチSSDブラケットが用意されている。Fractal Designユーザーならお馴染みの専用ブラケットは、「SSD Tray kit-Type B」（ブラック：FD-A-BRKT-001/ホワイト：FD-A-BRKT-002）として、国内市場でも単体販売されている。 　各々は下辺をマザーボードプレートに引っ掛け、上部のハンドスクリュー1本で固定。2.5インチSSDはコネクタを下側に向け、背面からネジ留めする。

ドライブベイレイアウト：バリエーション

Fractal Designは、従来モデルからの踏襲＝いいとこ取りで製品を熟成させる作業が実に長けている。「Meshify 2 Compact」も例外ではなく、兄弟モデルの面影を随所に残しながら設計されており、それはドライブベイレイアウトのバリエーションにも色濃く反映されていた。 ここでは一見イレギュラーではあるものの、遣り様によっては活用できる3つのパターンをご紹介しておこう。うち2つはオプションパーツ「Universal Multibracket - Type A」（型番：FD-A-BRKT-003）を別途用意する必要がある。完成形をご覧頂き、利用するか否かを判断頂きたい。

ボトムカバー天板には、マザーボードプレート背面に設置されている2.5インチSSDブラケットが移設可能。またはオプションで「SSD Tray kit - Type B」を用意すれば、ストレージ収納力が向上する

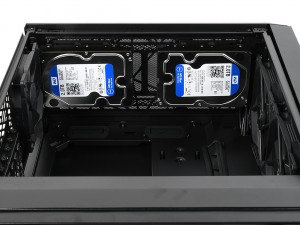

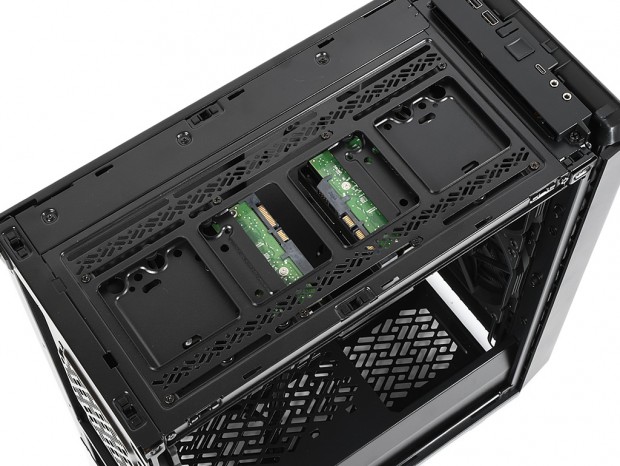

「Universal Multibracket - Type A」に3.5インチHDD（または2.5インチSSD）を搭載すれば、トップパネル部のブラケットに最大2台が増設できるようになる

3.5インチHDDはコネクタ同士を向き合わせる格好でマウント。なお両者のHDD間には40mmのクリアランスが確保できている

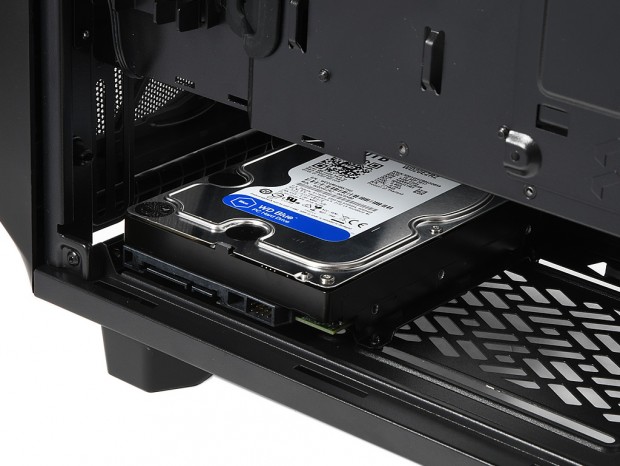

「Universal Multibracket - Type A」に3.5インチHDDを固定し、ボトムパネル部にベタ置き搭載も可能。ただし2.5/3.5インチ共用ドライブケージを取り外した跡地の利用方法であり、積極的にこのスタイルは推奨しない

全7段仕様のブリッジレス拡張スロット

拡張スロットは平均的なATXミドルタワーPCケース同様の全7段。スロット金具は独立式で、シャーシには各々がインチネジで固定されている。デザインされた穴あきスロットは、通気性を確保。内部から見て左側の背面空きスペースにも同じ意匠の通気孔が設けられている。バリエーションで強化ガラス製サイドパネルタイプを用意しつつ、「Meshify 2」では標準装備の垂直スロットは採用が見送られている。

Fractal Designの特徴のひとつが、スロット間に枠が存在しない「ブリッジレススロット」。スロット金具の厚さや微妙な形状の違いによる物理的干渉を回避し、通常よりも固定しやすく工夫されている

電源ユニット搭載スペース

• 有効スペース：375mm（2.5/3.5インチ共用ドライブケージ非搭載時）
• 有効スペース：200mm（2.5/3.5インチ共用ドライブケージ搭載時）

ボトムマウントの電源ユニットは、隣接する2.5/3.5インチ共用ドライブケージとスペースを分け合う関係にある。内、電源ユニットに割り当てられた有効スペースは、ドライブケージ搭載時（出荷時状態）で奥行き最大200mmまで、非搭載時で奥行き最大375mmまで。市場には135mm冷却ファン搭載モデルが多く、奥行き160mmクラスの電源ユニットが主流であることを考えれば、及第点レベルといったところだろう。それ以上を選択するなら、ドライブケージを外せば解決するワケだが、トレードオフとしては少々バランスが悪い。

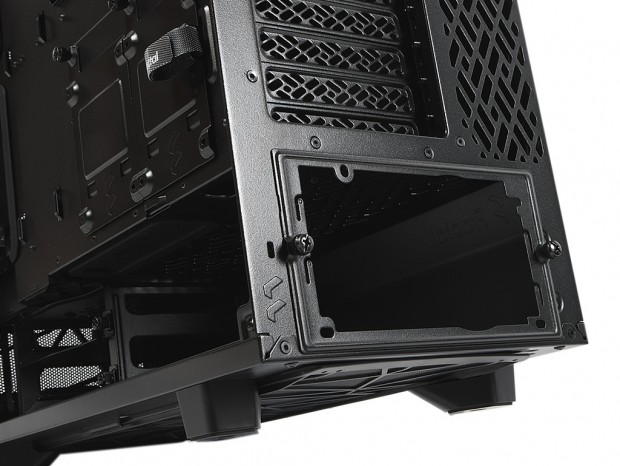

電源ユニットの固定は背面からの枠固定式が採用される

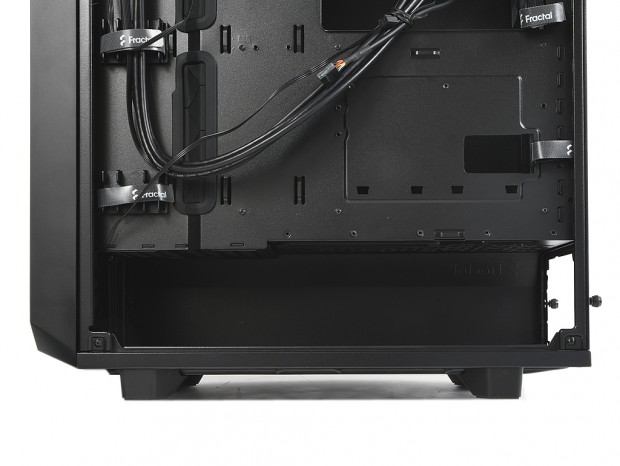

ちなみに2.5/3.5インチ共用ドライブケージを取り外すと、約375mmが使い放題。どんなに長い電源ユニットでも搭載する事ができるはずだ
