ここからはパッケージから取り出した「GeForce RTX 3080 Ti Founders Edition」の外観をチェックしていこう。カードサイズは長さ285mm、幅112mm、厚さ2スロット、重さは実測1,365gで、いずれも「GeForce RTX 3080 Founders Edition」とほぼ同じ。デュアルファンクーラーの設計にも大きな違いは見られず、バックプレートにデザインされている“RTX 3080 Ti”ロゴ以外で見分けることは難しいだろう。
|

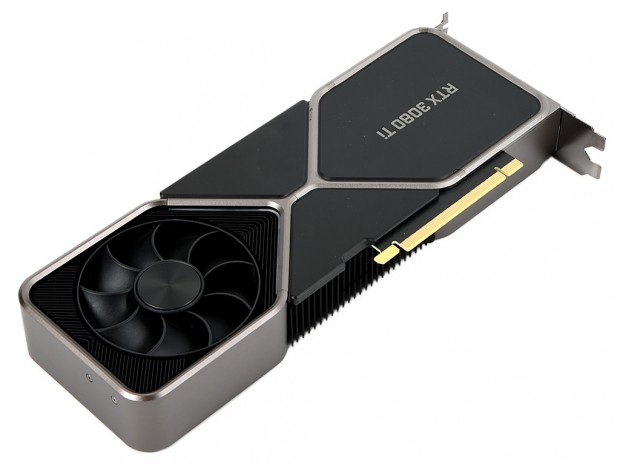

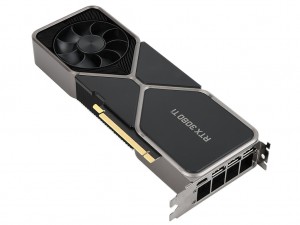

| カード長は実測285mm（ブラケット含まず）で、イマドキのタワー型PCケースであればそのサイズが問題になることはほとんどないだろう |
|
|
| TGPが同じ350Wの「GeForce RTX 3090 Founders Edition」では、3スロットを専有する大型VGAクーラーを搭載していたが、「GeForce RTX 3080 Ti Founders Edition」では2スロットに小型化。冷却性能については後半のテストセッションで明らかにする | |
またVGAクーラーはブラケットから排気を行う表面ファンと、ヒートシンクをスルーして、PCケースのリアファンから排気するエアフローを作り出す裏面ファンの2種類からなるデュアルファンクーラーを採用。受熱ベースは大型のベイパーチャンバーで、4本のヒートパイプとカードほぼ全面を覆うヒートシンクを組み合わせることで、冷却性能を高めている。
|
|

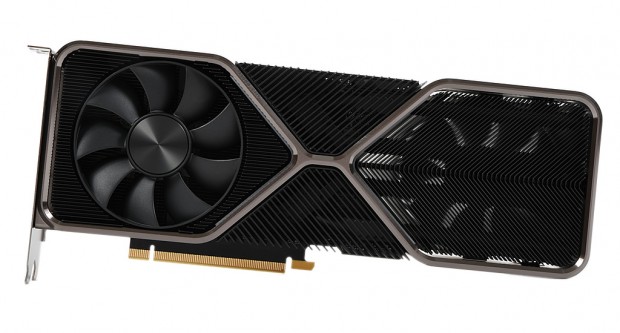

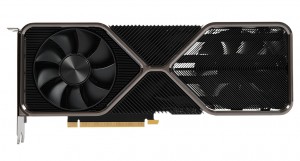

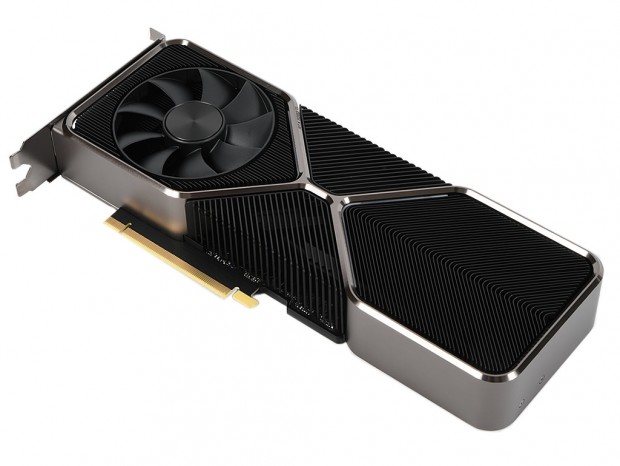

| カード表面は、ブラケット側のラウンドファン以外はほぼ全面がヒートシンクで覆われている |
|
|
| 「GeForce RTX 3080 Founders Edition」と同様、X字型のファンカバー「UNIBODY AIR FRAME」はダークゴールドに塗装 | |
|

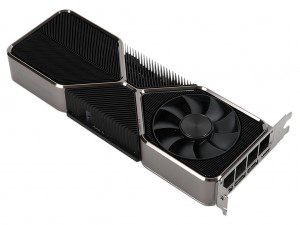

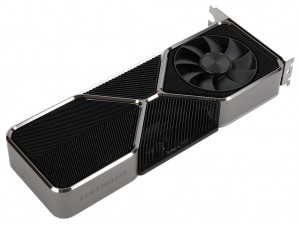

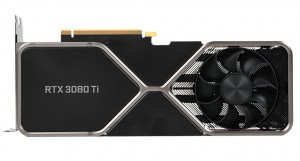

| カード裏面は先端部分にラウンドファンを搭載。それ以外はバックプレートでほぼ全面が保護されている |
|
|

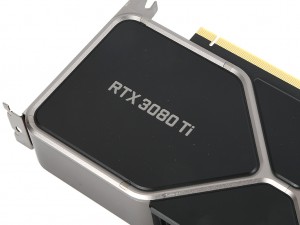

| 肉厚のバックプレートには“RTX 3080 Ti”のロゴが大きくデザイン | |
|

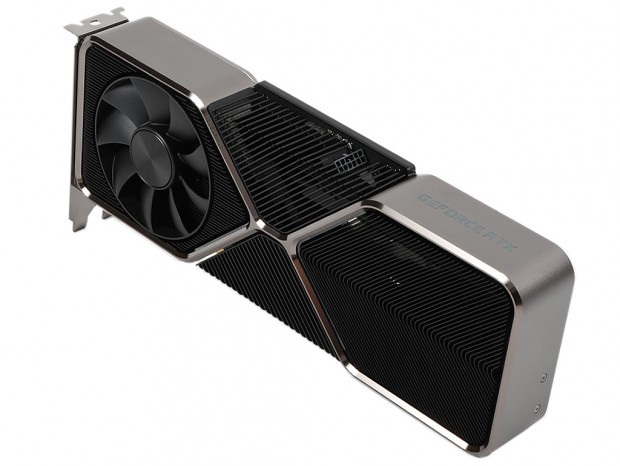

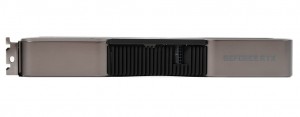

| クーラーカバーの側面部分にある“GEFORCE RTX”のロゴは起動時に白色に発光する |
|
|

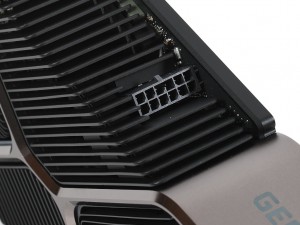

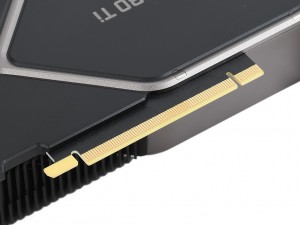

| 補助電源コネクタは「GeForce RTX 30」シリーズの「Founders Edition」で新たに採用された12pin仕様 | バスインターフェイスはPCI-Express4.0（x16） |
|
|

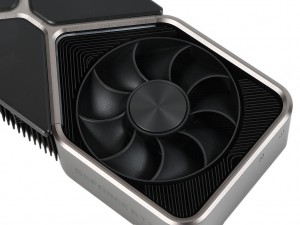

| 冷却ファンはいずれも実測85mm口径のラウンド形状ファンを採用する | |
|

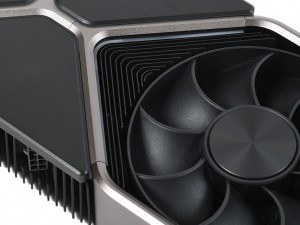

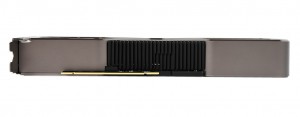

| ヒートシンクをよく確認するとベース部分から4本の薄型ヒートパイプが突き出しているのが確認できる |
|
|
| 先端側のファンはヒートシンクを通過して、PCケースのリアファンから排気するためのエアフローを作りだす | |
|

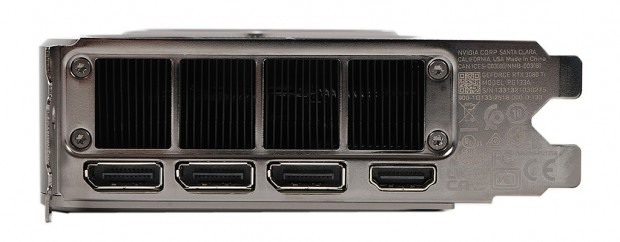

| 出力インターフェイスはDisplayPort1.4ax3、HDMI2.1x1。またブラケットの上側約3分の2は排気口として大きく開口されている |
