「Silent Cooler OWL-SC200」の付属品総点検

ひと通りのチェックを済ませたところで、アクセサリーBOXに同梱されている付属品一式を確認してみたい。パッケージ内、CPUクーラー本体の上に載せされたアクセサリーBOXには、マザーボードへの搭載に必要なパーツ類が収められている。ネジ類はIntel系・AMD系を小分けにパッケージ。それ以外はひとまとめにジッパー袋に詰め込まれていた。 同梱品各々は以下通りだが、比較的パーツ点数が少ない事に気付くだろう。それだけ搭載手順に無駄がなく、必要最低限で固定できるよう設計されている。ただし、対応ソケットが割り切られたCPUクーラーという点も理由のひとつだ。 以下同梱品一覧は、付属品の全てであり、名称はマニュアルに準拠。カッコ内は同梱数を表す。なお「A：冷却ファン(x1)」と「C：ファン固定用金具(x2)」は同梱ではなく、ヒートシンクに装着された状態で出荷される。

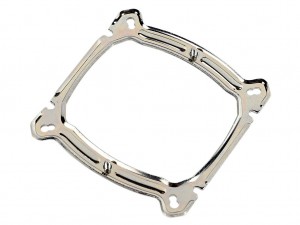

A:冷却ファン(x1)	B：ブラケット(x1)

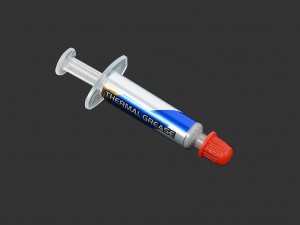

C：ファン固定用金具(x2)	D：サーマルグリス(x1)

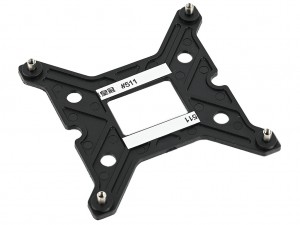

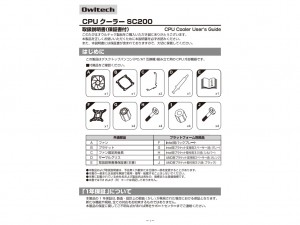

E：取扱説明書兼保証書(x1)	F：Intel用バックプレート(x1)

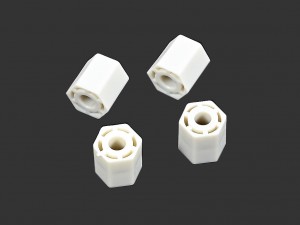

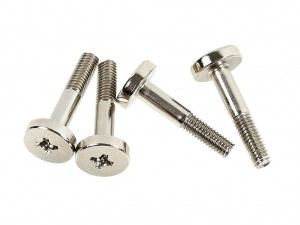

G：Intel用ブラケット支持用スペーサー（グレー）(x4)	H：Intel用ブラケット取り付け用ネジ（シルバー）(x4)

I：AMD用ブラケット支持用スペーサー（オレンジ）(x4)	J：AMD用ブラケット取付用ネジ（ブラック）(x4)

マザーボードへの搭載手順（AMD Socket AM4編）

テストセッションを前に、「Silent Cooler OWL-SC200」の搭載手順を解説しよう。搭載にはAMD Socket AM4を使用。Intel系とはバックプレートの違い（AMDはマザーボード備え付けを流用）があるものの、基本的に台座を組み上げ、CPUクーラー本体をセットする考えに違いはない。

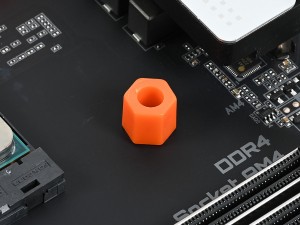

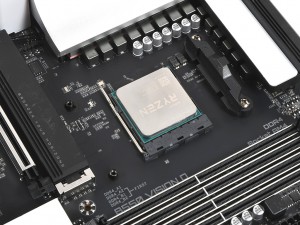

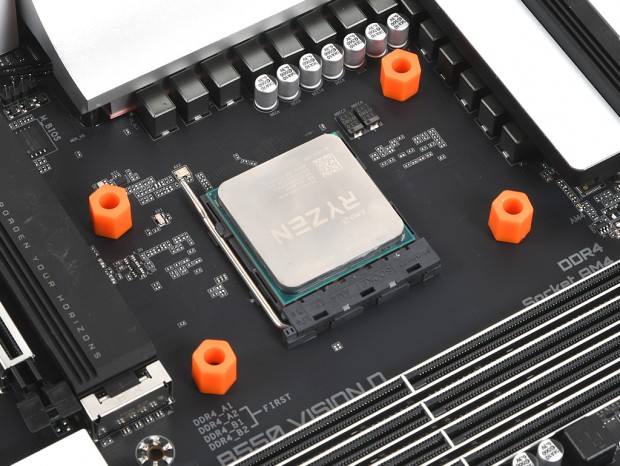

マザーボード備え付けのプラスチック製リテンションを取り外す。なおバックプレートは流用	バックプレートから突き出る凸部に「I：AMD用ブラケット支持用スペーサー」をセット

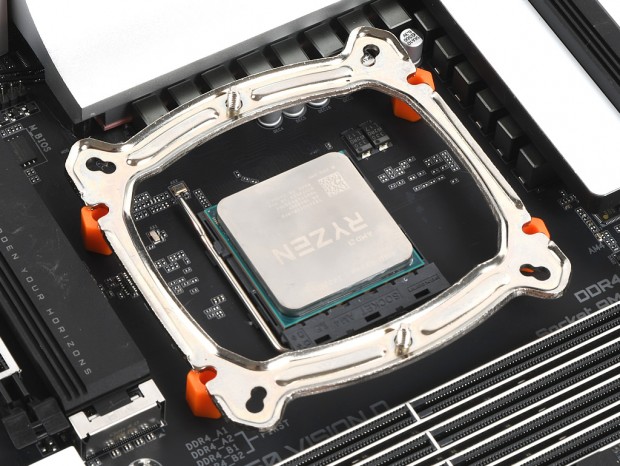

オレンジ色のスペーサー4箇所に「B：ブラケット」を載せる。この状態でネジ留めを行う

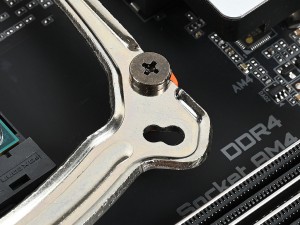

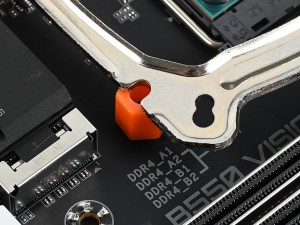

ブラケットの切り欠きとスペーサーの穴を合わせる	ブラケットとスペーサーを「J：AMD用ブラケット取付用ネジ」でバックプレートへネジ留め

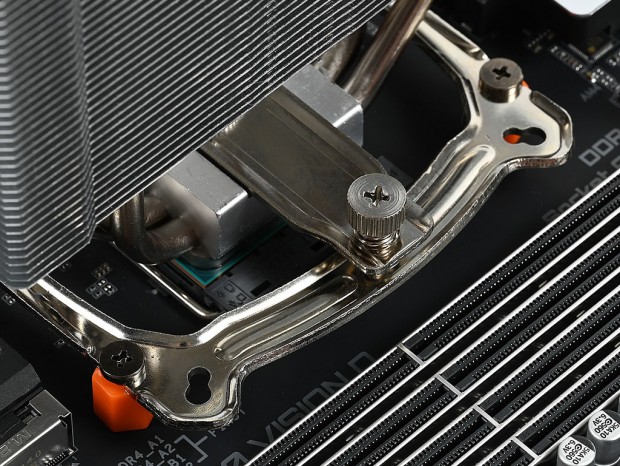

CPUクーラー本体の受熱ベースプレート上に固定されていたブリッジを、ブラケットにネジ留め。左右交互で平均的にテンションを掛けていこう。その際、グリスの塗布を忘れずに

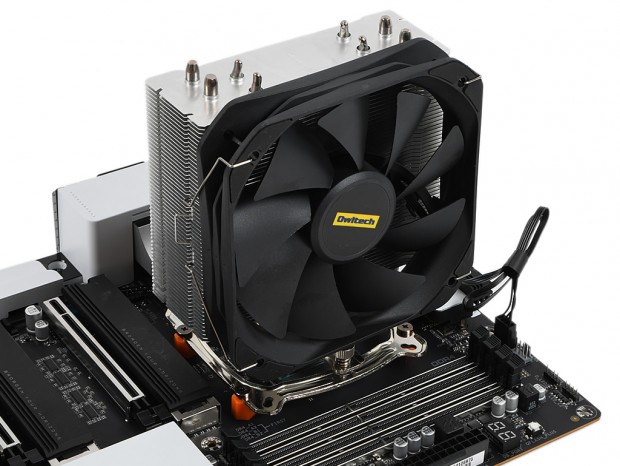

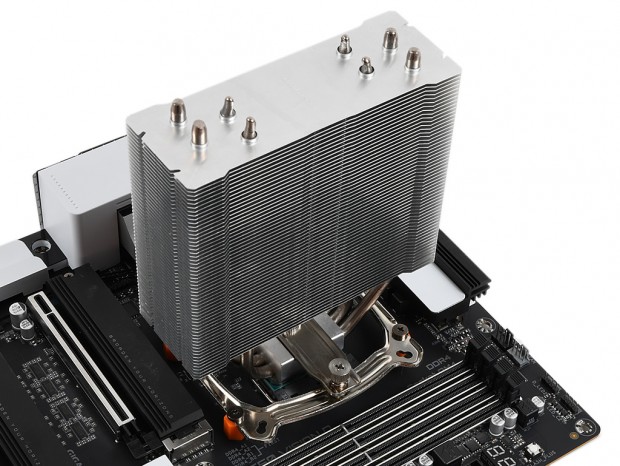

ヒートシンクの搭載が完了。グラつきがないかよくチェックしておく

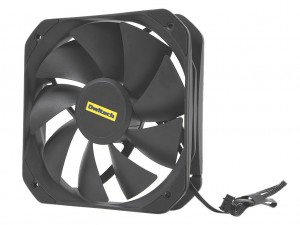

CPUクーラー本体の固定が完了したところで、130mmファンをヒートシンクに固定。言うまでも無いがエアフローの向きには注意が必要

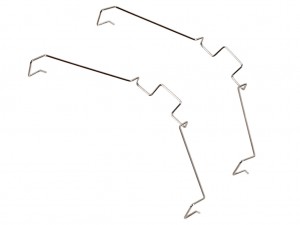

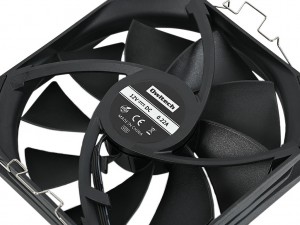

ワイヤークリップをヒートシンクに掛ければ、130mmファンの固定は完了。あとは電源ケーブルをマザーボードに接続すれば、搭載作業は完了。自作PC経験があれば所要時間は10分程度だろうか

良好なメモリスロットクリアランス

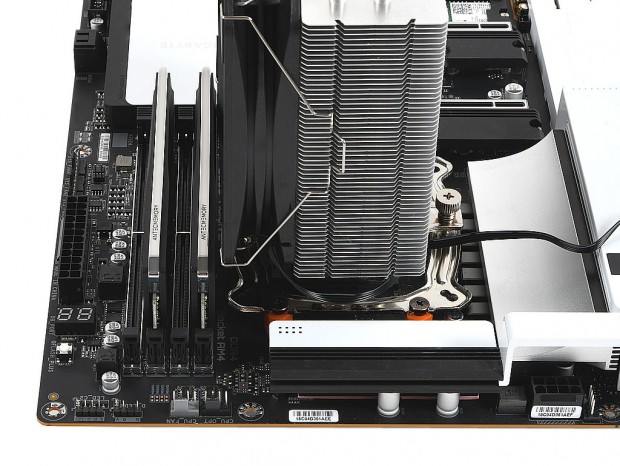

厚さ約44mmのナロータイプヒートシンク採用により、隣接するメモリスロット上空は見た目にもフリーの状態である事は明らかだ。実際にヒートスプレッダ付きのメモリを2枚挿ししてみると、130mmファンをギリギリで避ける状態で共存ができた。極端に背が高ければ、吸気面を邪魔する事になるが、"やり過ぎない”ヒートスプレッダ付きOCメモリであれば、エアフローを気にする必要もなく搭載ができる事が分かった。
