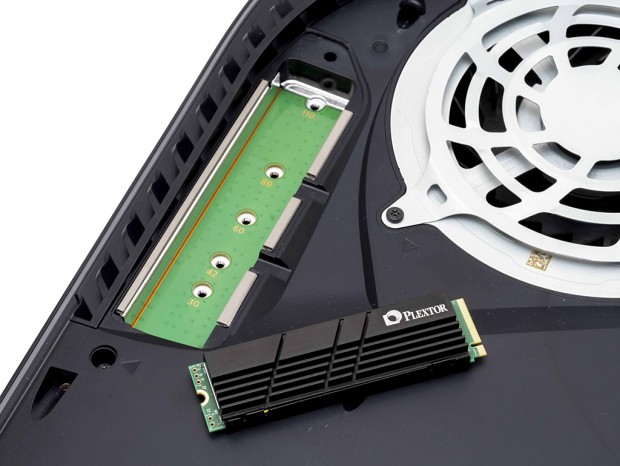

ここからは、実際にPS5のSSD増設用拡張スロットに、PX-1TM10PGNを取り付けていこう。M10PGNシリーズならではの特別な手順はなく、拡張スロットのメタルカバーを外し、増設するSSDのサイズに合わせてスペーサーの位置を変更、Ｍ.2 SSDを拡張スロットに取り付ける。その後、メタルカバーを元に戻せば作業は完了になる。なお、ここから用意したプラスドライバーの出番となる。
|

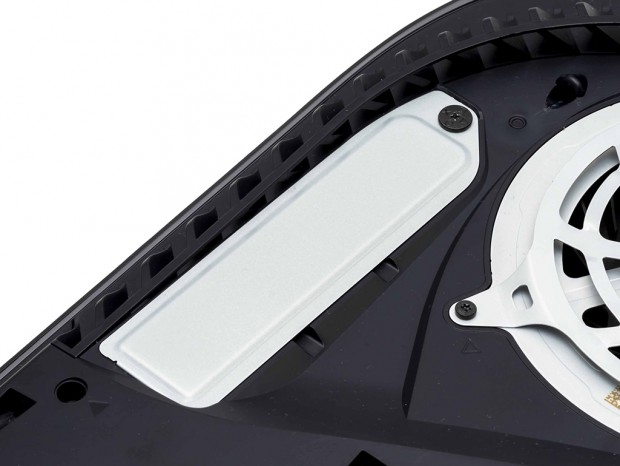

| 拡張スロットのメタルカバーは1本のネジで固定されている |
|
|

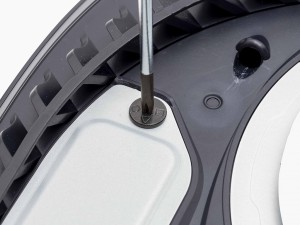

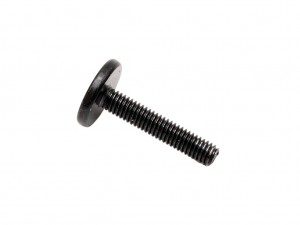

| 先端サイズNo.1のプラスドライバーを使ってネジを回そう | すぐ使うことになるが、無くさないようにしたい |
|
|

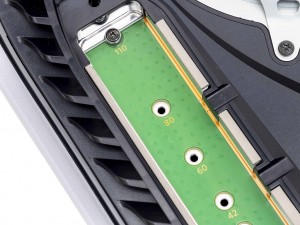

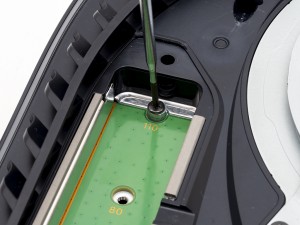

| M.2 SSDの固定ネジとスペーサを外そう。初期状態ではSSDの長さを表す「110」に取り付けられている | |
|

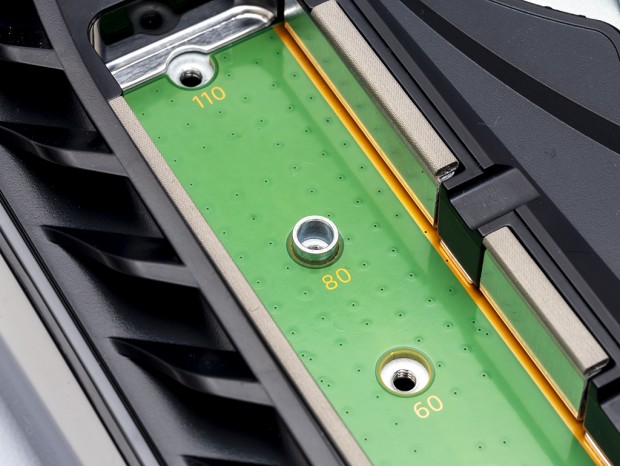

| PX-1TM10PGNはType 2280になるため、「80」の位置にスペーサーを置く。固定ネジは無くさないように注意しつつ、近くに避難させておく |
拡張スロットの準備が整ったら、M.2 SSDを取り付ける最終工程に進んでいこう。Ｍ.2 SSDを取り付ける際のコツは、拡張スロットのコネクタに対して、M.2 SSDを若干斜めにして挿し込むことだ。力は必要なく、M.2 SSDとコネクタ切り欠き位置が合っていればサクッと挿し込むことができる。
|
|

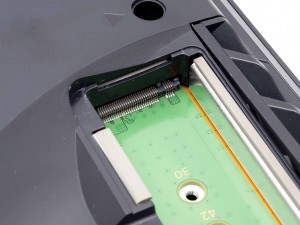

| M.2 SSDと同じように、拡張スロットにも切り欠きがある | M.2 SSDを若干斜めにしてコネクタに挿し込む |
|
|

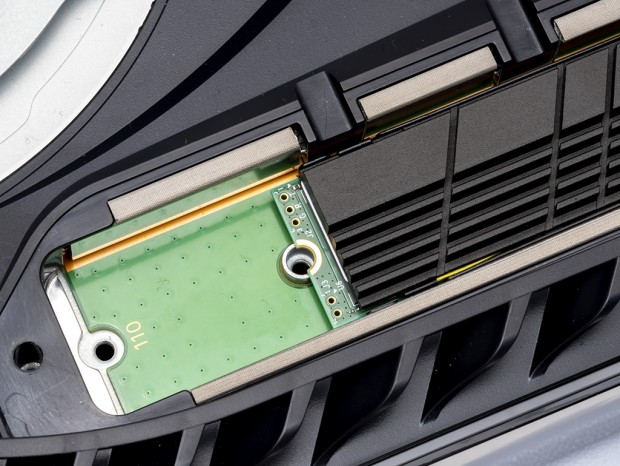

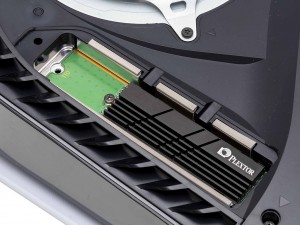

| 奥まで挿し込み手を離せば、拡張スロットにすっぽり収まる | |
|

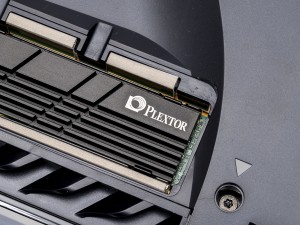

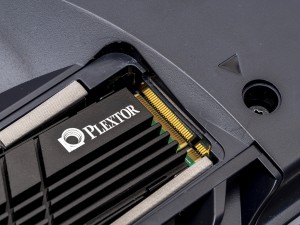

| 本体ネジ穴とM.2 SSDの凹の位置もピッタリと合っているのを確認 |
|
|

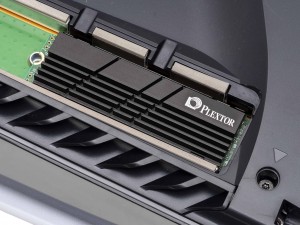

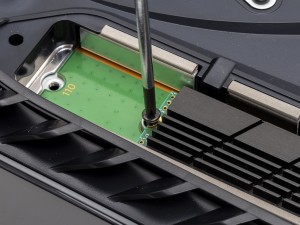

| 問題なければ、ネジを使って固定しよう | |
|
|

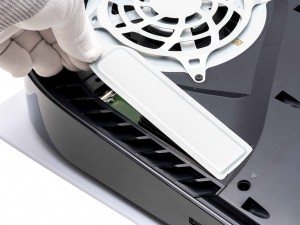

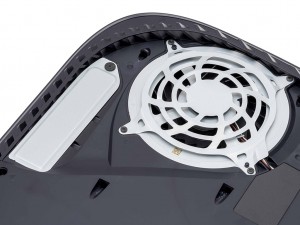

| メタルカバーと外装カバーを元に戻せば、増設工程は完了となる | |
