まずはPX-1TM10PGNに、一部ショップでの購入時にもらえるPS5向け冷却ヒートシンクを取り付けていこう。冷却ヒートシンクは工具不要のはめ込みタイプになっている。工程は凹形状の固定マウンター（ヒートシンク(下)）の左右にある台形状の出っ張りの上にPX-1TM10PGNを乗せたら、ヒートシンク（ヒートシンク(上)）を固定マウンターにはめ込めば完成だ。
|

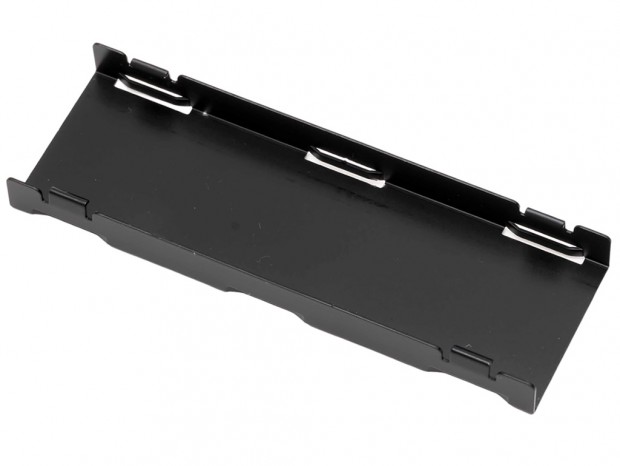

| 固定マウンター（ヒートシンク(下)）を写真のように置こう。なお、左右対称なので向きは気にしなくて大丈夫だ |
|
|

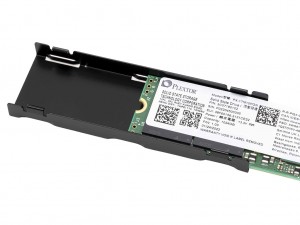

| 固定マウンター（ヒートシンク(下)）側面にある台形状の出っ張りの上に、PX-1TM10PGNを右側から挿し込んでいく | |
|
|

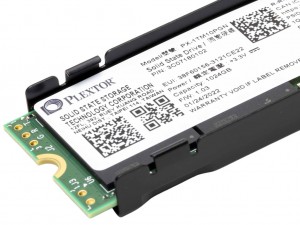

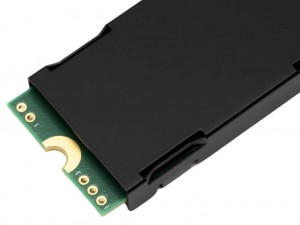

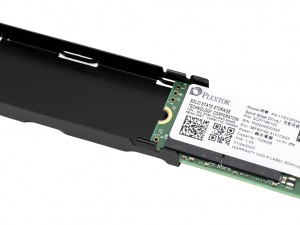

| 基板端の凹形状のネジ固定部が出るところまで挿し込もう | |
|
|

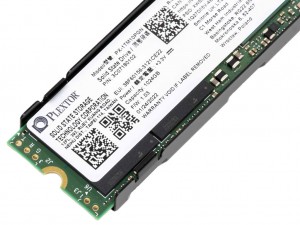

| 製品シールを目安に挿し込むと分かりやすいだろう | 基板がズレないように置いておこう |
|
|

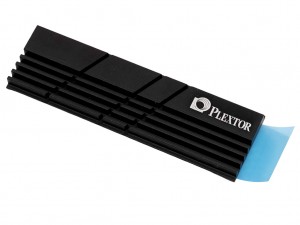

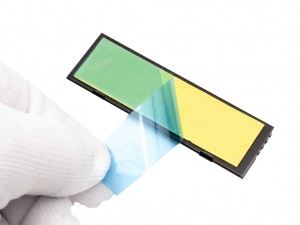

| 続いてヒートシンク(上)を取り付ける | ヒートシンク(上)に貼られている熱伝導シートの保護シールを剥がす。剥がしたあとは、ヒートシンク(上)裏面に触れないようにしよう |
|
|

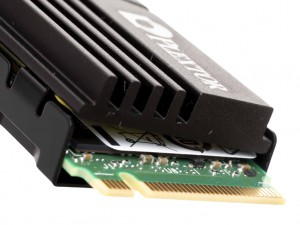

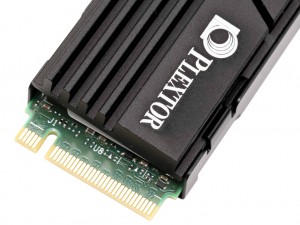

| ヒートシンク(上)のPLEXTORロゴが基板端子部に来るように持ち、固定マウンター（ヒートシンク(下)）のフックに引っ掛けるように斜めに挿し込む | |
|
|

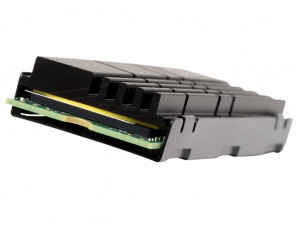

| ヒートシンク(上)と、固定マウンター（ヒートシンク(下)）の端が合っているか確認。ズレているようなら、やり直そう | 反対側はフックの上になって問題ない |
|
|

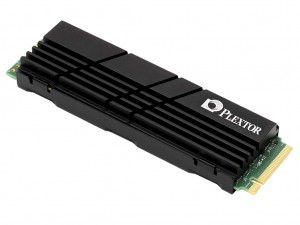

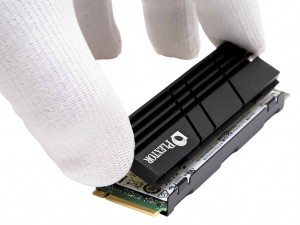

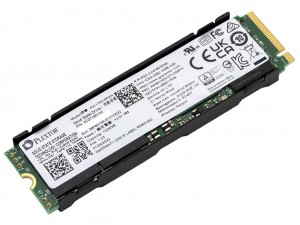

| 浮いている側のヒートシンク(上)を押して、フックにしっかりとはめ込む | これで冷却ヒートシンクの取り付け工程は完了だ |
