冷却パフォーマンスのテストに進む前に、取り付け工程を紹介しておこう。テスト環境に合わせて、LGA1700マザーボードにウォーターブロックを装着する。手順はウォーターブロックにIntel CPU用のマウンティングブラケットを取り付け。続いてLGA1700用バックプレートをスタンドオフで固定したら、ウォーターブロックをスタンドオフに取り付ける。流れは標準的で難易度は低めと言える。
|
|

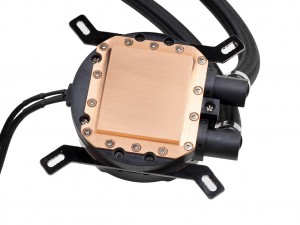

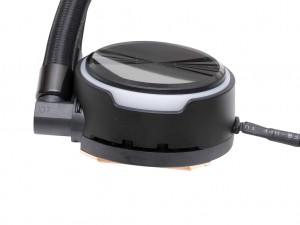

| ウォーターブロック側面の溝に、Intel CPU用のマウンティングブラケットを挿し込み、裏面からネジで固定する | |
|
|

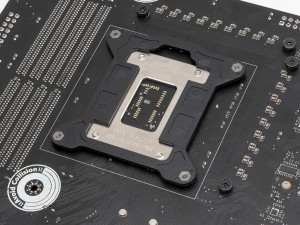

| LGA1700用バックプレートを、マザーボード表面からスタンドオフで固定する | |

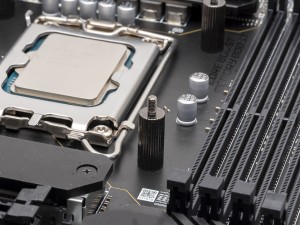

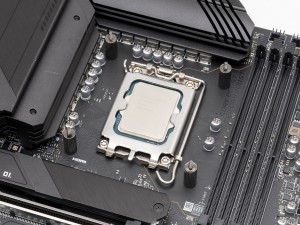

| スタンドオフ×4本で、しっかりと固定する |
|

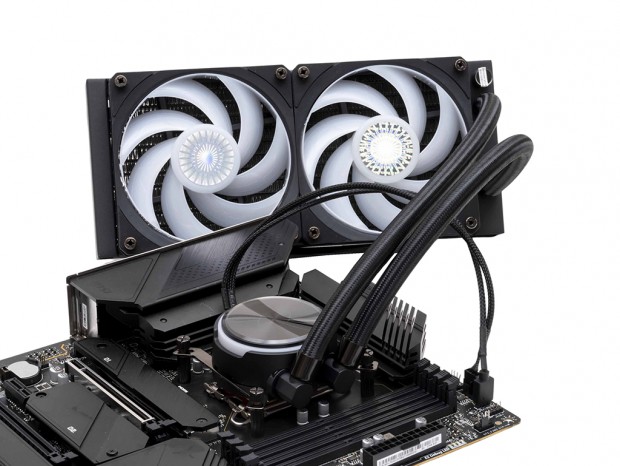

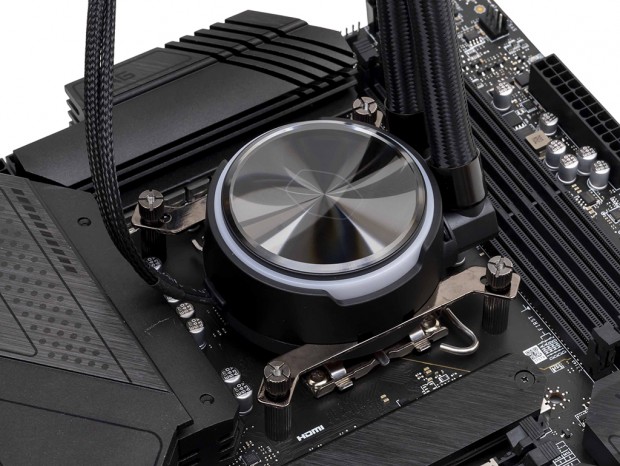

| 固定ナットを使って、ウォーターブロックを固定すれば取り付けは完了。電源供給ケーブルなどは、リアインターフェイス側に出るため、VRMヒートシンクとの干渉に注意したい |
|

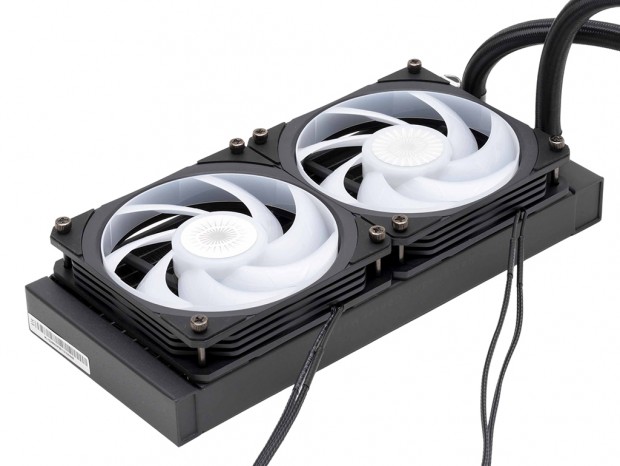

| ラジエターに120mm径ファンを付属のネジを使って取り付けよう |
