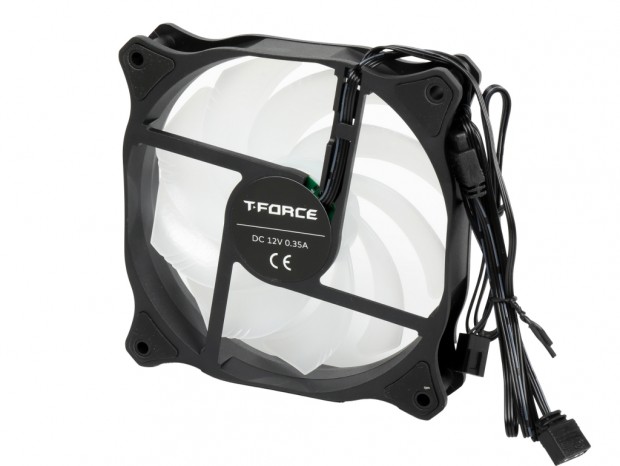

高風量な120mm ARGB LEDファン

ラジエーターを冷やす冷却ファンには、ARGB LEDを内蔵した120mmファンを搭載する。4pin PWM制御に対応し、回転数は600～2,200rpm、ノイズレベル14.3～35.6dBA、風量25.62～93.97CFM、静圧は0.26～3.53mmH2Oで、アドレサブルRGB LEDは一般的な5V/3pinコネクタに対応する。

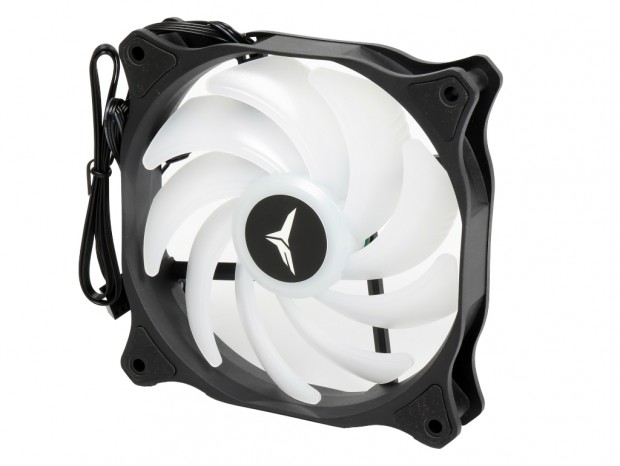

9枚のブレードは、ドラム部分に内蔵されたARGB LEDで全体が美しく発光するよう半透明な乳白色の素材を採用する

ファンからは4pin PWMコネクタ用と5V/3pin ARGB LED用の2本のケーブルが伸びている。なお5V/3pin ARGB LEDコネクタはデイジーチェーン接続が可能

メッシュスリーブを備えたウォーターチューブ

ラジエーターとウォーターブロックをつなぐウォーターチューブには、周囲をメッシュスリーブで保護したゴムチューブを採用する。長さは400mmと十分確保されているが、やや固めの印象でラジエーターとウォーターブロックの距離が近い場合には取り回しに苦労する可能性がある。

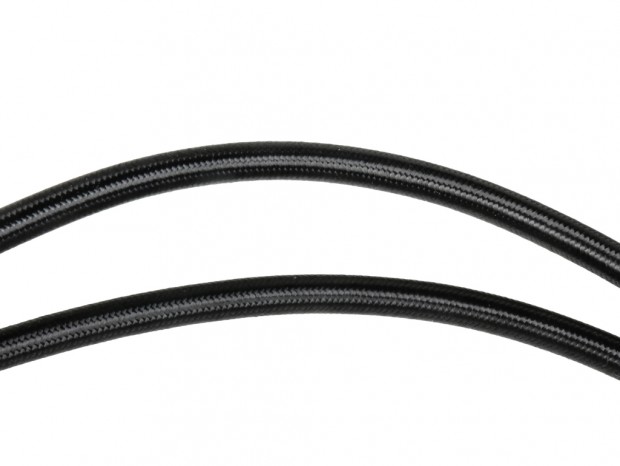

周囲をメッシュスリーブで保護したゴム製チューブ。やや固めなのが気になった

「SIREN GD120S AIO SSD Cooler Black」の付属品をまとめてチェック

続いて「SIREN GD120S AIO SSD Cooler Black」の付属品をまとめてチェックしていこう。なおマニュアルを確認したところ、各パーツにはアルファベットが振られており、具体的なパーツ名称は記されていなかった。そこで本稿では解説の都合上、各パーツに一般的な呼び方を記載している。

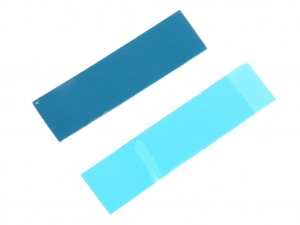

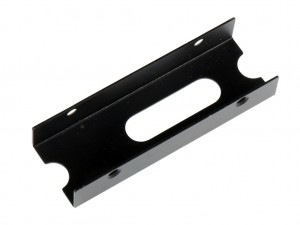

ボトムカバー	サーマルパッド×2

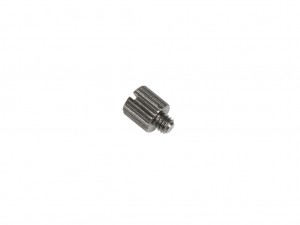

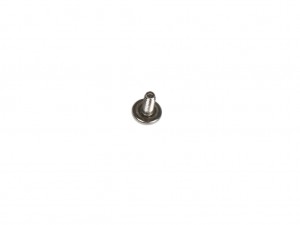

M.2 SSD固定用スペーサーネジ	M.2 SSD固定用ネジ

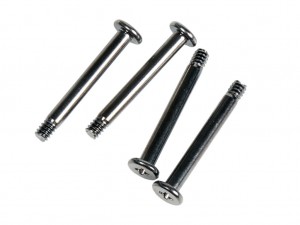

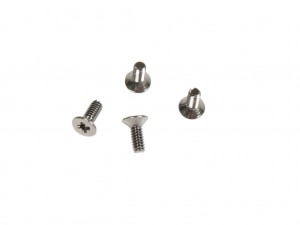

ボトムカバー固定用ネジ×4	ファン固定用ネジ×4

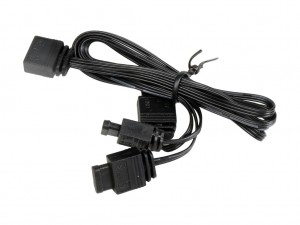

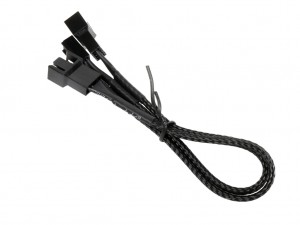

4pin PWMコネクタ2分岐ケーブル	5V/3pin ARGBコネクタ3分岐ケーブル

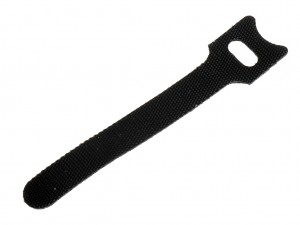

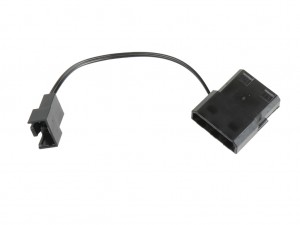

4pinペリフェラル-3pinファンコネクタ変換アダプタ	ケーブルタイ

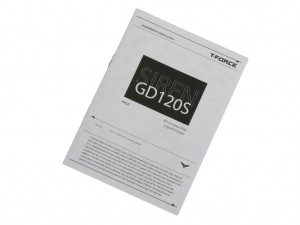

マニュアル

「SIREN GD120S AIO SSD Cooler Black」の取り付け方法

画像セッションのラストは「SIREN GD120S AIO SSD Cooler Black」の取り付け方法を確認していこう。

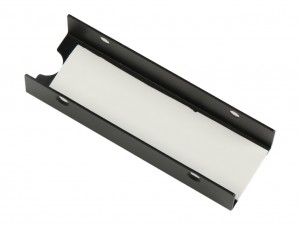

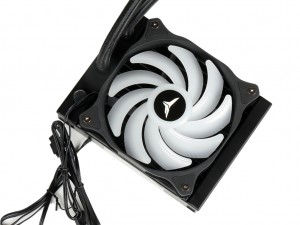

4本の「ファン固定用ネジ」を使い、ラジエーターに120mm ARGB LEDファンを装着	ボトムカバーにサーマルパッドを貼り付け

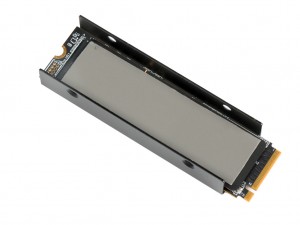

サーマルパッドを貼り付けたボトムカバーにM.2 SSDを乗せて、その上にもう1枚のサーマルパッドを貼り付け	4本の「ボトムカバー固定用ネジ」で、ウォーターブロックを固定する

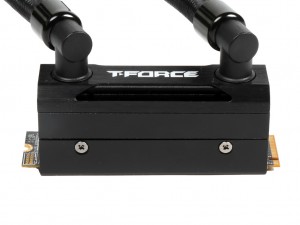

ウォーターブロックを固定したSSDをM.2スロットに取り付ければ作業は完了。今回は「M.2 SSD固定用スペーサーネジ」と「M.2 SSD固定用ネジ」を使わずに、マザーボードに標準で付属するツールレス機構を使用したが問題なく固定できた

「SIREN GD120S AIO SSD Cooler Black」の冷却性能をチェック
