| 基板表面はメタル製のフレームが搭載され、自重による歪みや破損を防止する仕組み |
|
| メタル製フレームを取り外すと基板を確認することができる |
|

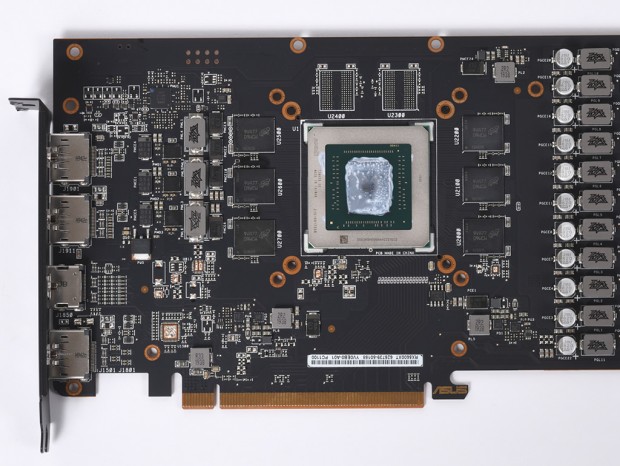

| 実測で幅118mm、長さ288mmの大型基板を採用する「ROG-STRIX-RX5600XT-O6G-GAMING」だが、パーツの実装密度はかなり高い |
|

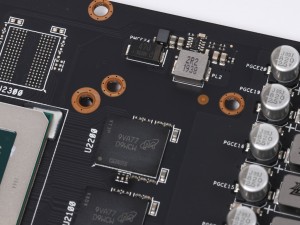

| Radeon RX 5600 XT。製造プロセスは7nm、ダイサイズは251mm2、トランジスタ数は10.3億で、コアの規模はRadeon RX 5700と同じ |
|
|
|

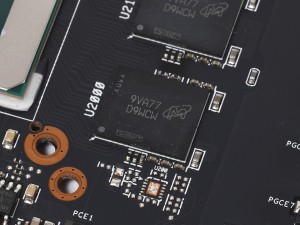

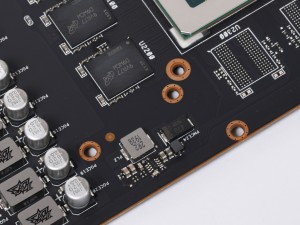

| Micron製GDDR6「MT61K256M32JE-14」を6枚搭載。容量は1枚あたり1GB、転送速度は14Gbps。新VBIOSを当てた状態で定格クロックになるため、もともと想定して設計されていたのかもしれない | |
|

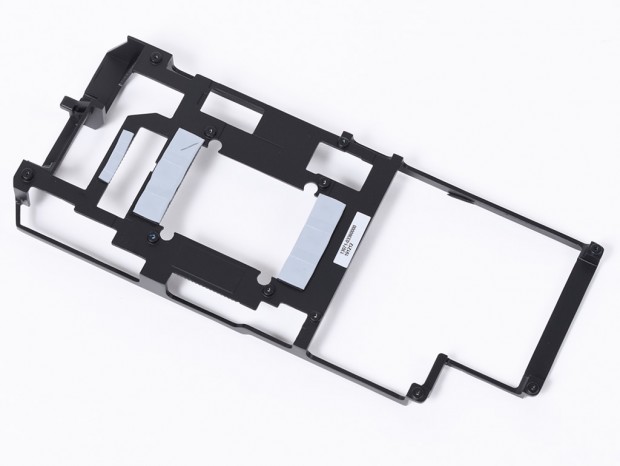

| 基板の歪みを防止するメタル製フレームは、ビデオメモリやビデオメモリ電源回路のヒートシンクを兼ねている |
|
| GPUコア用の電源回路やPWMコントローラは基板前方にまとめられている |
|

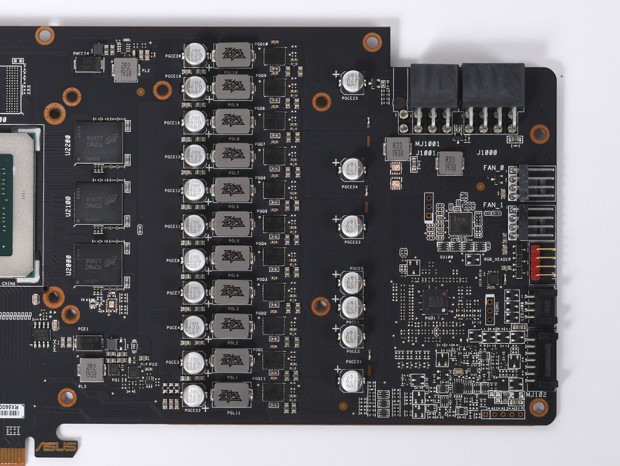

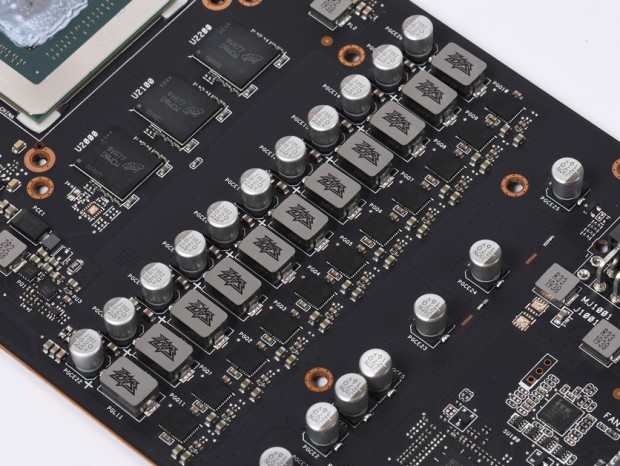

| 「Super Alloy Power II」準拠の高品質パーツで構成された11フェーズのGPU電源回路 |
|
|

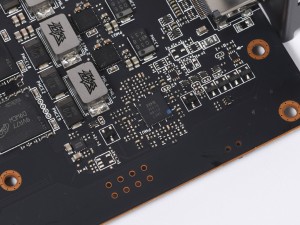

| 6+2フェーズ対応のPWMコントローラ「IR35217」とファン制御チップITE「8915FN-56」も基板前方に実装 | |
|
|

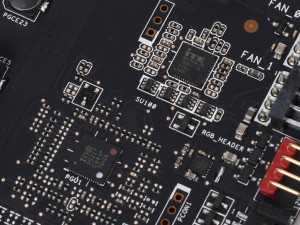

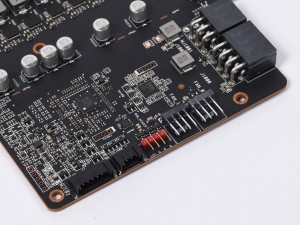

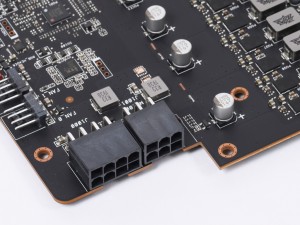

| VGAクーラーのファンコネクタやRGB LEDコネクタも基板先端に配置 | 補助電源コネクタは8+6pin |
|
|

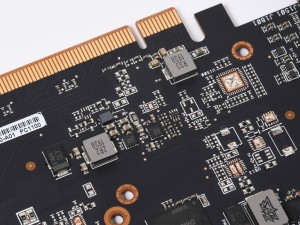

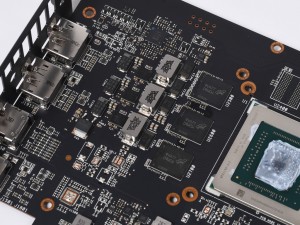

| メモリ用電源回路は3フェーズで、その上には6+2フェーズ対応のPWMコントローラ「IR35217」が実装されていた | |
|
|

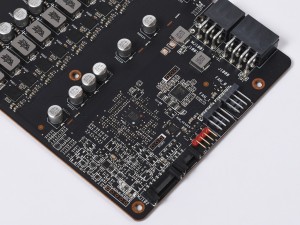

| コンデンサの多くは、薄型コンパクトなタンタルコンデンサを採用 | |
|

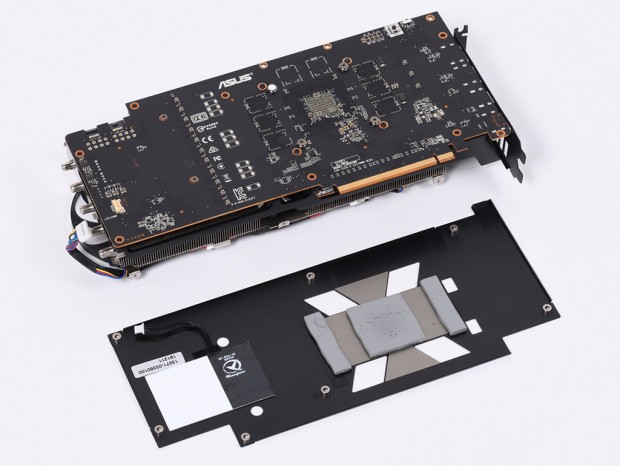

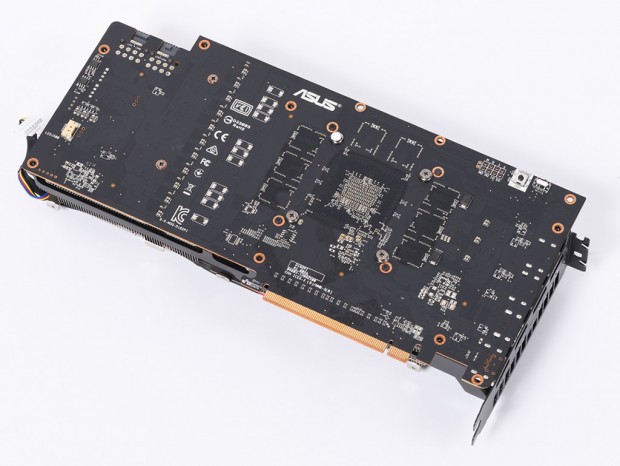

| 基板裏面は全面がメタル製バックプレートで保護されている |
|
| 裏面には主要なコンポーネントは実装されず比較的スッキリとした印象だ |
|
|

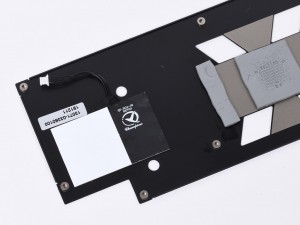

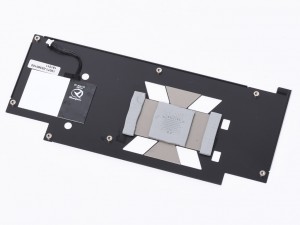

| バックプレートのGPUコアやメモリの位置には熱伝導シートを貼り付け。また「ROGロゴ」部分にはRGBイルミネーション機能を備える | |
