検証マザーボードASUS「PRIME Z490-A」をチェック

白いカバーとシルバーのヒートシンクが印象的なASUS「PRIME Z490-A」。チップセットはIntel Z490で、フォームファクタはATX

続いて、今回検証に使用するIntel Z490チップセットマザーボードASUS「PRIME Z490-A」を簡単にチェックしておこう。使用用途を限定しない汎用向け「PRIME」シリーズに属するモデルで、フォームファクタはATXに対応する。

PCBは6層で、「Stack Cool 3+」と呼ばれる2oz銅層を備えることで、放熱性を高めている

ASUSのIntel Z490マザーボードとしては、エントリークラスに位置づけられる製品ながら、電源回路にはDr.MOS「Power Stages」による12+2フェーズ電源回路を搭載。さらにより高い電流に対応する「ProCoolコネクタ」による8+4pinの補助電源コネクタや、大型のアルミニウム製ヒートシンクにより、TDPが125Wに引き上げられた第10世代Intel Coreシリーズの安定動作を可能にしている。

新型ソケットLGA1200。CPUの取り付け方法はこれまでと同じだ

CPUクーラーのソケットホールも変更なし。冷却性能さえ十分なら従来のCPUクーラーを流用できる

CPUソケットの周りには逆コの字型に3基のアルミニウム製ヒートシンクを搭載

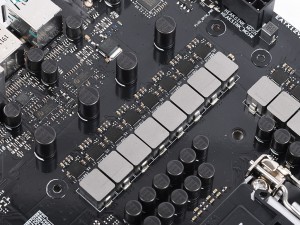

電源回路は、Dr.MOS「Power Stages」による12+2フェーズ構成。MOSFETだけでなくコンデンサやチョークコイルにも高品質なものを採用

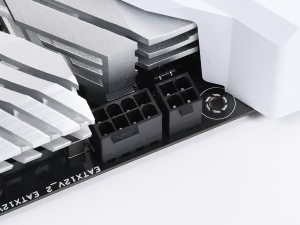

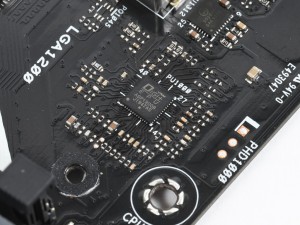

中空ピンより高電流に対応する「ProCoolコネクタ」による8+4pinコネクタを搭載	PWMコントローラ「DIGI+EPU」

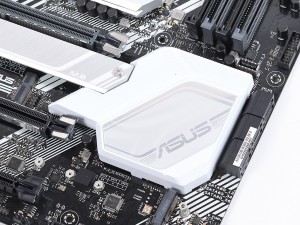

チップセットIntel Z490には、専用ヒートシンクとカバーを実装

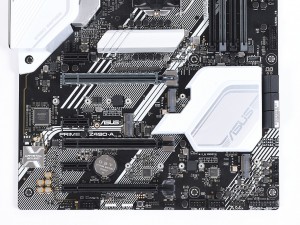

メモリスロットはデュアルチャネル対応のDDR4-4600（O.C.）x4で、最大128GBまで増設可能	拡張スロットはPCI-Express3.0（x16）x2、PCI-Express3.0（x4/x16形状）x1、PCI-Express3.0（x1）x3

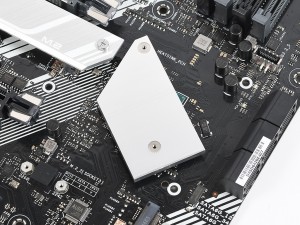

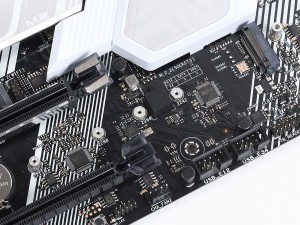

上段のM.2 22110スロットにはヒートシンクを標準装備	下段のM.2 22110スロットはヒートシンクなし

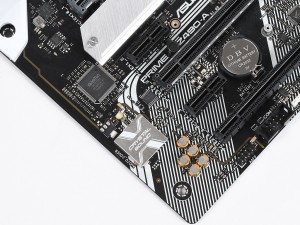

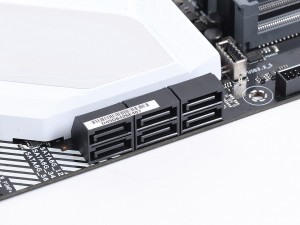

SATAポートはSATA3.0（6Gbps）x6で、RAID 0/1/5/10に対応	日本製オーディオコンデンサとRealtek ALC S1220Aによる7.1ch HDオーディオを搭載

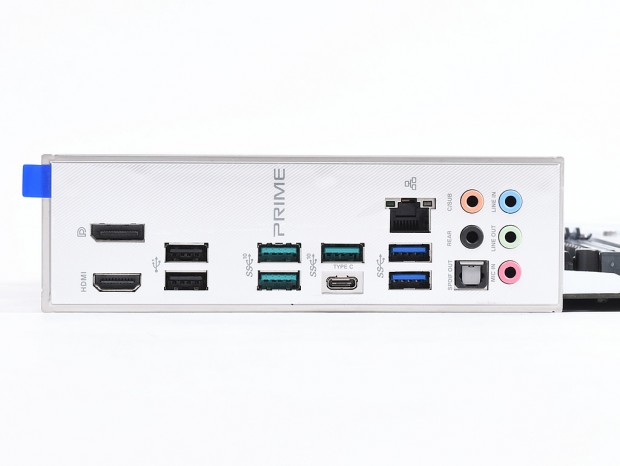

リアインターフェイスにはI/Oシールドを標準装備。また有線ネットワークは、第10世代Intel Coreプロセッサで新たに対応したIntel I225-Vによる2.5ギガビットLANを搭載する
