最大5,000MHzの動作クロックに対応するメモリスロット「DDR4 Boost」

メモリスロットはデュアルチャネル対応のDDR4x4本で、最大128GBまで搭載できる。また「DDR4 Boost」を採用することで、ハイエンドモデルらしくDDR-5000というトップクラスの高クロックを実現している。内部的にはCPUとメモリ間の配線を見直すことで信号を最適化。これにより高クロックでの動作も安定しているとのこと。なお、スロットは金属補強されており、いずれも片ラッチ仕様となっている。

メモリスロットは4本の片ラッチ仕様。CPU側からA1/A2/B1/B2の並びだ

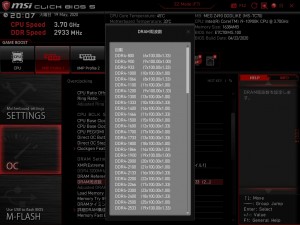

BIOS上でDRAM Frequencyを見ると、800～8,400MHzまでと、極めて幅広い設定が用意されていることが分かる

M.2 SSDは拡張カード含めて最大5台搭載可能

ストレージインターフェイスは、PCI-Express3.0（x4）に対応するM.2スロット3基に加え、SATA3.0（6Gbps）コネクタを6基搭載。M.2ヒートシンクは最上段のM.2_1のみ個別に取り外し可能だ。それぞれのM.2スロットは、サーマルパッドでSSDの両側を挟み込む構造となっており、冷却への強いこだわりが窺える。さらに、付属の拡張カード「M.2 XPANDER-Z GEN 4 S」を使用すれば、2台のM.2 SSDを追加可能だ。


M.2_1スロット。このスロットのみ、ヒートシンクが独立している。サイズは2242、2260、2280、22110に対応

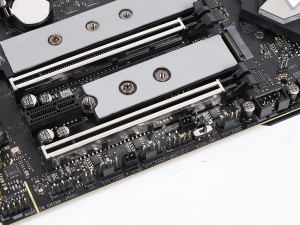

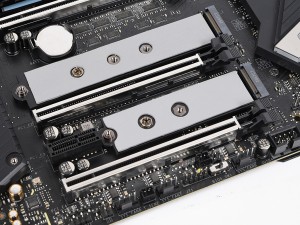

SSDの両面にサーマルパッドを配置しているため、温度は非常に安定する	M.2_2およびM.2_3スロット

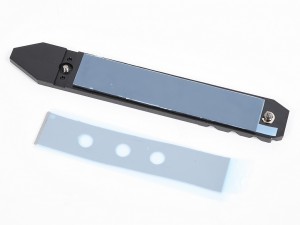

底面に貼りつくヒートシンクはネジ穴に合わせた切り抜きがあり、M.2_2は2242、2260、2280、22110に、M.2_2は2242、2260、2280に対応する

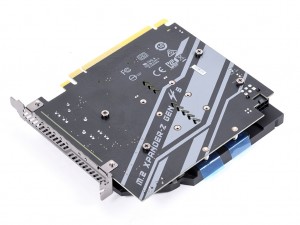

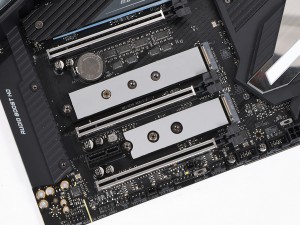

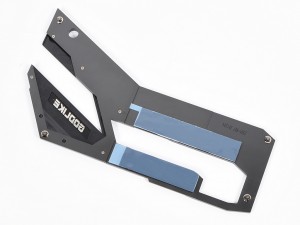

M.2_2およびM.2_3スロットのヒートシンク。チップセットカバーに被せる形で装着する	拡張カード「M.2 XPANDER-Z GEN 4 S」。PCI-Express3.0だけでなく、PCI-Express4.0にも対応している

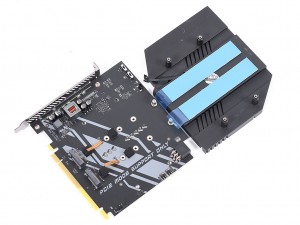

ファンを内蔵しており、2枚のM.2 PCIe SSDを装着可能

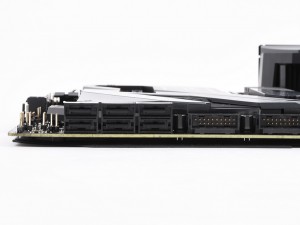

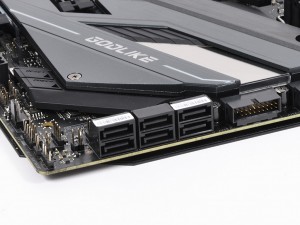

SATA3.0（6Gbps）は計6ポート。一部ポートはM.2スロットと排他利用になっているため、注意が必要だ

SLIやCrossfire Xに対応する「PCIe Steel Armor」仕様の拡張スロット
