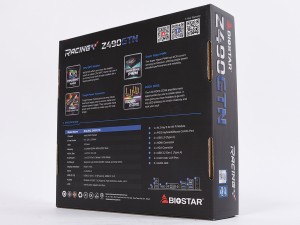

| 製品パッケージ。マザーボード本体がコンパクトなぶん、外箱も実測で約280x265x65mmとかなり小さい | |
ここからは「Z490GTN」を開封し、画像による検証を進めていこう。まずはCPU電源回路回りのチェックだ。すでに述べた通り、電源回路は7+2の合計9フェーズ回路を搭載。PWMコントローラーはON Semiconductor製の「NCP81229」で、MOSFETは同じくON Semiconductorの55A対応製品「NCP302155」でまとめられている。Intel Z490を採用するマザーボードは、最大10コアの第10世代Intel Coreプロセッサに対応するため、CPU補助電源コネクタを8Pinx2構成としている製品も多いが、本製品はフォームファクタの都合もあり8Pinx1構成を採用。とはいえ、「Core i9-10900K」を搭載しても、普通に使用する分にはまったく問題ない。
|
| CPUソケットは第10世代Intel Coreプロセッサに対応する「LGA1200」。コンタクトピンは増えているがホールサイズなどは変わらないため、CPUクーラーはLGA115x対応の製品を使用できる |
|
|

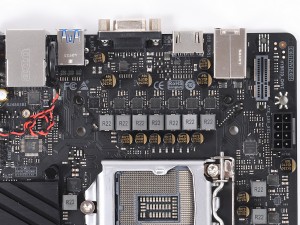

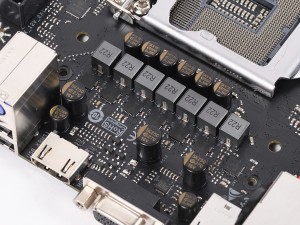

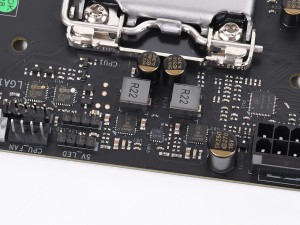

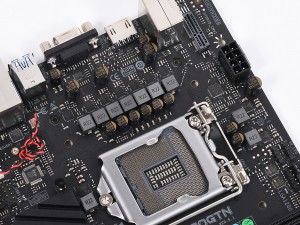

| CPU電源回路は7+2フェーズ。上部にはヒートシンクが装着されていない | |
|
|

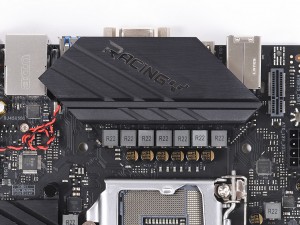

| I/Oシールドを兼ねたVRMヒートシンク。7フェーズのMOSFETにのみ接触している | |

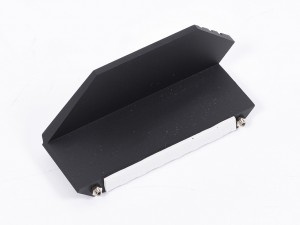

| 取り外したVRMヒートシンク。板状のシンプルなつくりで、MOSFETに接触する部分にはサーマルパッドが貼られている |
|
|

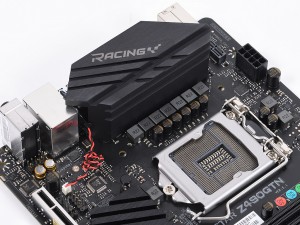

| ヒートシンク表面には「Racing」シリーズのロゴが。コンデンサはAPAQ TECHNOLOGY製だ | |

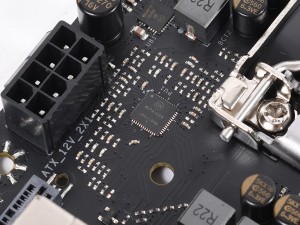

| ON SemiconductorのPWMコントローラ「NCP81229」 |
|
|
| ON Semiconductorの55A対応MOSFET「NCP302155」 | |

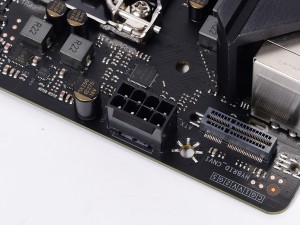

| 補助電源コネクタは8Pinx1 |
|
|

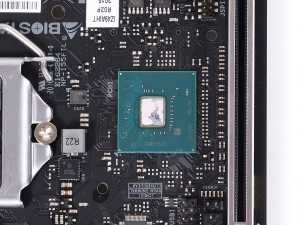

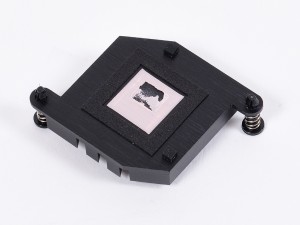

| チップセットは拡張スロットの上、CPUソケットの下に配置されている | チップセットヒートシンクは2本のプッシュピンで固定されている |
本製品のチップセットは「Intel Z490」。従来のIntel Z390の特徴をほぼ継承しており、正式サポートするメモリクロックが2,666MHzから2,933MHzに上昇し、Wi-Fi 6および2.5ギガビットLANのサポートが追加された。なお、M.2スロットが裏面に用意されていることもあり、チップセットヒートシンクは拡張スロットの上部に独立して配置されている。
|
|

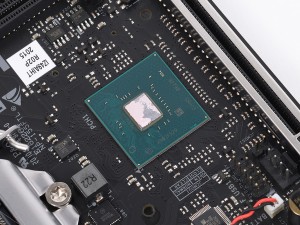

| Intel Z490チップセット。ダイ表面にはサーマルグリスが塗布されている | |
