| シングルCPUモデルとしては奥行きの長い「G242-Z10」。今回は自宅での検証になったが、設置すると非常に圧迫感がある |
製品の概要を把握したところで、ここからは画像による検証を進めていこう。まずは2Uサイズのラックマウントケースを採用する外観からだ。ラックマウントサーバーを収納するラックのサイズは、米国電子工業会（EIA）によって、幅が19インチ（482.6mm）、高さが1.75インチ（44.5mm）の倍数（2Uなら89mm）と厳格に規定されている。そのため自ずとサーバー自体のサイズも幅と高さについては、すべて同じになる。ただし、奥行きには規定がないため、高性能・高機能なものほど奥行きが長くなりがちだ。 今回検証する「G242-Z10」は、シングルCPUながら大型のGPUカードを4枚内蔵できるように設計されているため、奥行きは820mmとやや長め。さらにリア部分にも2.5インチのリムーバブルベイや、リダンダント電源ユニットがあるため、実際に設置する際にはメンテンナンス性を考慮し、最低でも300mmほどの余裕は欲しいところだ。
|

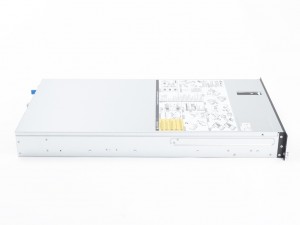

| 本体サイズは幅438mm、奥行き820mm、高さ87.5mm、重量はCPUやメモリを取り付けない状態で18.2kgもあり、正直一人で持ち運ぶのはかなり厳しい |
|
|

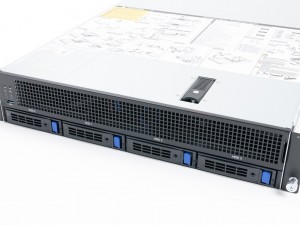

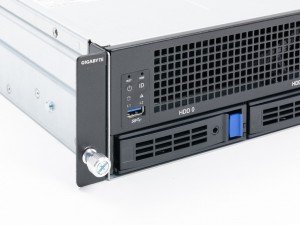

| フロントパネルの上部には広く通気孔が設けられ、フレッシュな外気を効率よく取り込む仕組み。また各種ボタン以外のフロントI/OはUSB3.0x1のみというシンプルな構成だ | |
|
|

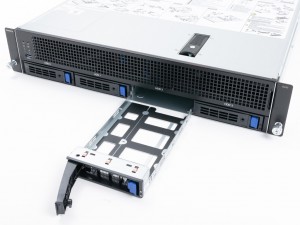

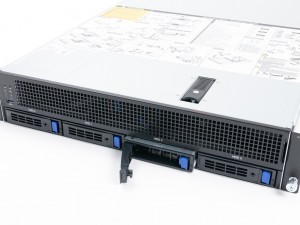

| フロント下段には2.5/3.5インチドライブに両対応するホットスワップベイを4基搭載。いずれも専用ケージにより、ツールレスで交換ができる | |
|
|
| 両サイドには、レールを固定するための爪を実装。なおレールキットもツールレスで取り付けることができる | |
|

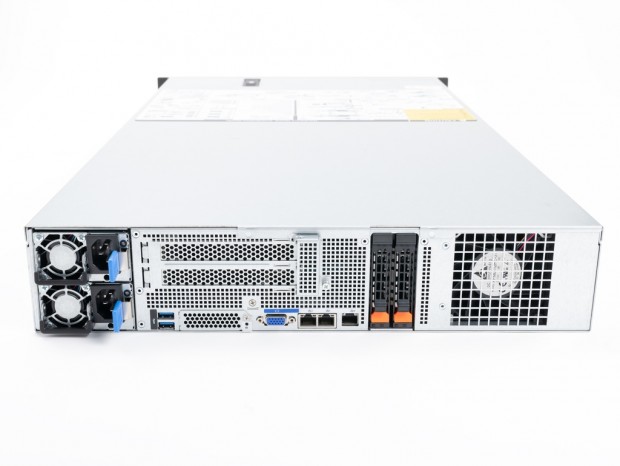

| リアインターフェイスはD-Subx1、USB3.0x2、ギガビットLANx2、マネジメントギガビットLANx1。なお拡張スロットは2段で、ロープロファイルのカードを利用可能 |
|
|

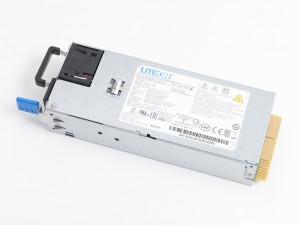

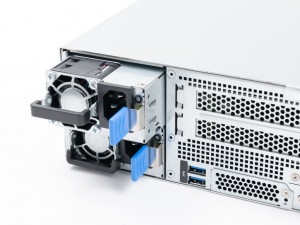

| 最大出力1,600W（100Vでは1,000W）の80PLUS PLATINUMリダンダント電源ユニットLITEON「25EP0-216008-L0S」を2基搭載。モジュールあたりのサイズは実測（ハンドルやラッチ含まず/コネクタ部分含む）で、奥行きが170mm、幅74mm、高さ38mm。冷却ファンは厚さが30mm、口径は40mmだった | |
|
|

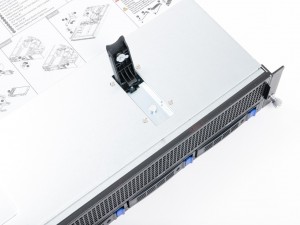

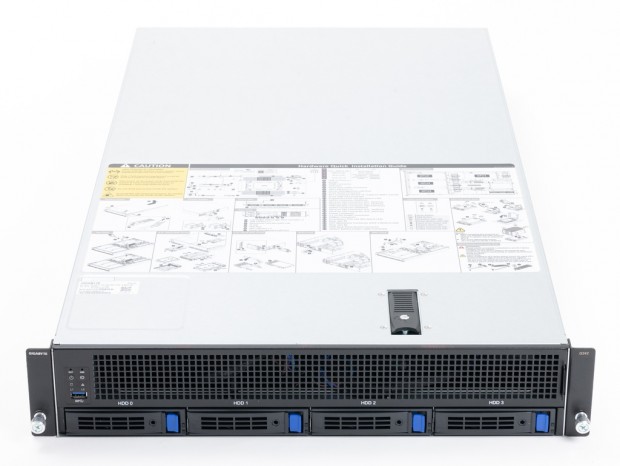

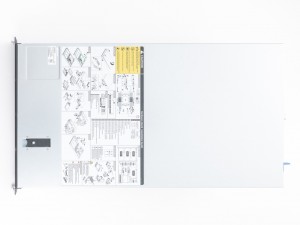

| トップカバーには、CPUやCPUクーラー、メモリなどの搭載方法が記載されたインストールガイドが貼り付けられていた | トップカバーは黒色のラッチを上に引くと簡単に外すことができる |
