信頼性、耐久性を高めた12+2フェーズのデジタル電源回路

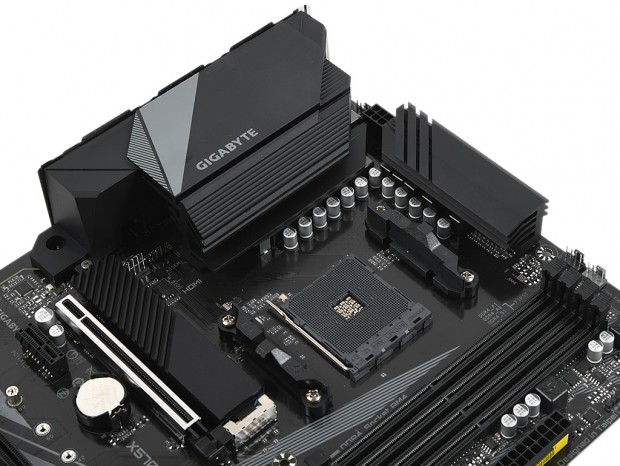

12+2フェーズの電源回路は、大型のヒートシンクでしっかりと冷却するようになっている

製品の概要を把握したあとは、「Z570S UD」の詳細を画像で確認していこう。多スレッド、高クロックCPUの安定した動作に大事な電源回路には、ハイサイド/ローサイドMOSFETとドライバICを1パッケージに集積した、50A対応DrMOSやプレミアムチョーク、コンデンサで構成された12+2フェーズを搭載している。また、そんな電源回路を冷却するヒートシンクもトピックで、リアインターフェースカバー部に大きく迫り出すことで、放熱面積を稼ぎ、放熱性を高めている。高負荷がかかるゲーミング向けマザーボードの「AORUS」シリーズにも採用されている、冷却性に優れた設計だ。

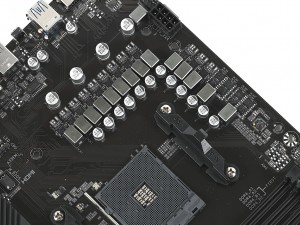

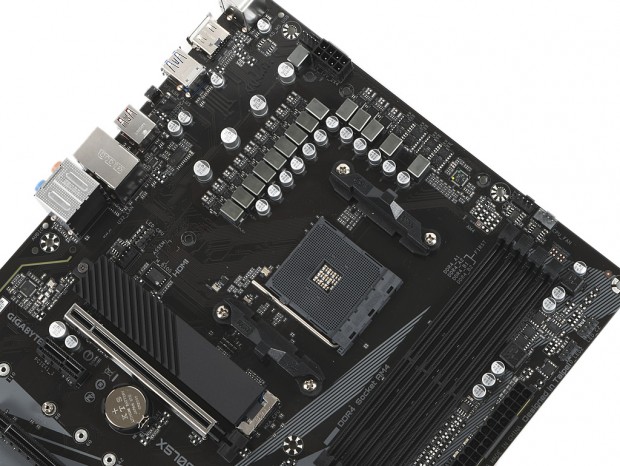

2つのブロックで構成された冷却ヒートシンクを外した状態

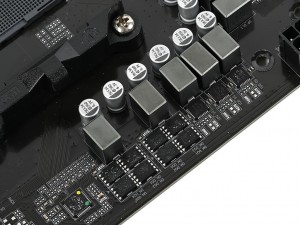

50A対応のDrMOSなどを使用した12+1フェーズ電源回路を搭載している	マザーボードトップ側の電源回路。＋2フェーズ（VSOC MOS）側のMOSFETにはOn Semiconductor製「4C10N」（ハイサイド）と「4C06N」（ローサイド）が採用されていた

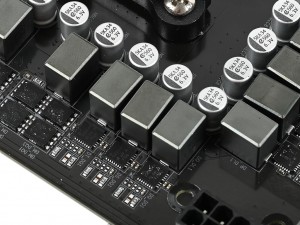

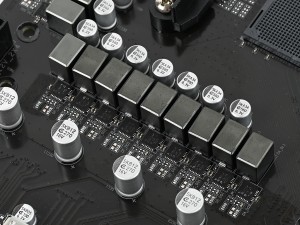

50Aに対応するVishay製DrMOSの「SIC654A」を搭載	リア側電源回路。DrMOS「SIC654A」やプレミアムチョーク、コンデンサで構成されている

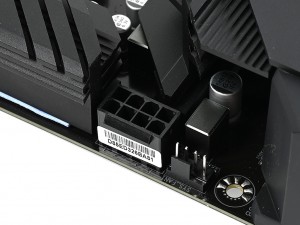

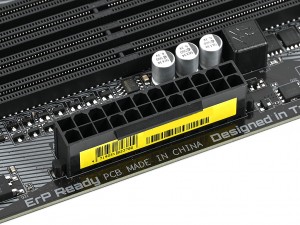

EPS12V電源コネクタは8pin仕様。Ryzenシリーズを定格で使用する分には問題ないだろう	主電源コネクタとなるATX 24pin

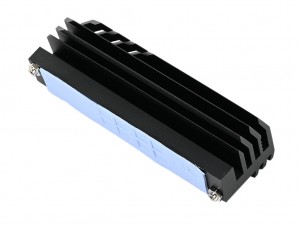

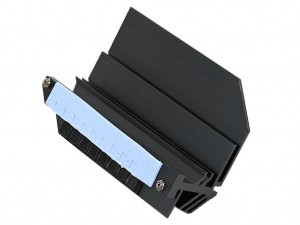

トップ側ヒートシンク。側面はフィン構造になっており、表面積を稼いでいる	大きく迫り出す形状になっているリア側ヒートシンク。フィンや表面の凹凸で放熱効果を高めている

ファンレス化されたAMD X570チップセット

AMD X570Sシリーズは、チップセットファンが省かれている

GIGABYTEに限らず、AMD X570Sシリーズはあくまでも、AMD X570チップセットのバリエーションモデルで、チップセットファンが非搭載になっている。小口径ゆえに回転すると、ノイズがそれなりに気になることが多かったが、ファンを省くことで静音化とともにファンの故障によるPC不安定といった心配が無用になる。 AMD X570チップセットは、下位のAMD B550と異なり、チップセットでPCI-Express4.0をサポート。最大16レーンを利用できるので、PCI-Express4.0対応NVMe M.2 SSDを複数搭載することも可能になっているのがポイントだ。

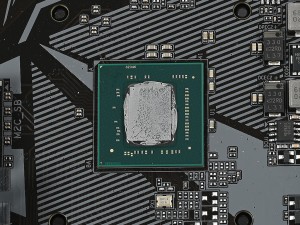

Socket AM4プラットフォーム最上位チップセットとなるAMD X570

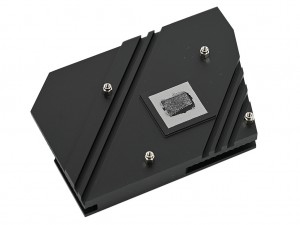

AMD X570チップセットはPCI-Express4.0をサポート。最大16レーンを利用できるので、複数のPCI-Express4.0対応NVMe M.2 SSDを搭載することができる	アルミニウム素材のチップセットヒートシンク。板状ではなく、裏面や側面の一部にスリットが入っているほか、表面を凹凸に加工することで表面積を稼ぎ、放熱性を高めている

最大5,100MHz動作に対応するメモリスロット
