次世代のPCIe5.0を含めて4基のNVMe Ｍ.2 SSDを搭載可能

ストレージインターフェイスは、PCI Express 5.0(x4)接続×2、PCI Express 4.0(x4)接続×2の計4基を備えており、そのすべてにヒートシンクが備わっている。また、ストレージではないが、PCI Express 5.0(x4)対応スロットの反対側には、Wi-Fi増設用のM.2 E Keyソケットが備わっている。

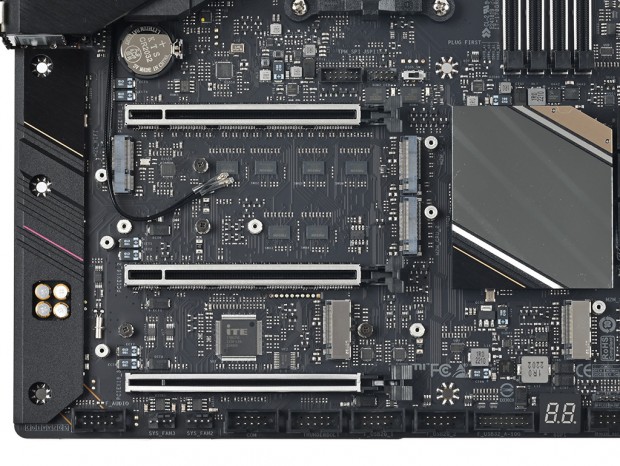

ストレージのメインとなるM.2 SSDは、最大4基を搭載可能

M.2スロットの配置は、グラフィックスカード向けPCI Express 5.0(x16)スロットの下に、PCI Express 5.0(x4)接続を2基。PCI Express 4.0(x4)接続となる2基を、2本目のPCI Express 5.0(x16)の下に搭載されている。 なお、PCI Express 5.0(x4)対応スロットには独立したM.2ヒートシンクを備え、PCI Express 4.0(x4)対応スロットには、2基をまとめて冷却する横長ヒートシンクが装備されていた。

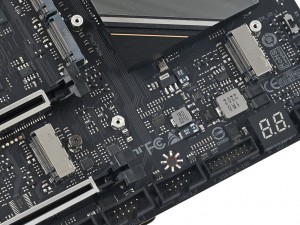

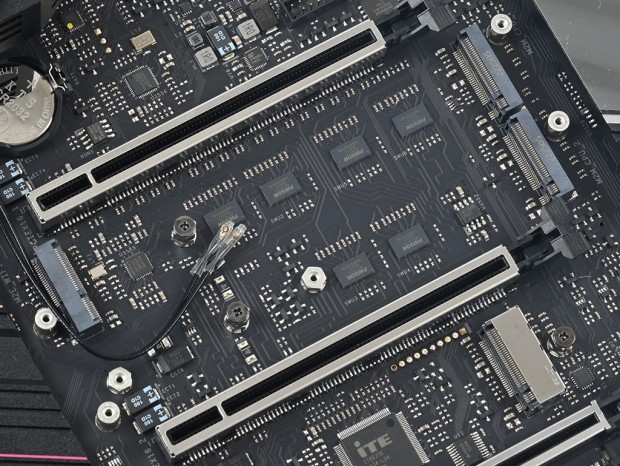

PCI Express 5.0(x4)接続に対応する2基のM.2スロットは並んで搭載されている

PCI Express 4.0(x4)接続となる2基のM.2スロット。データストレージにも高速なPCI Express 4.0(x4) M.2 SSDを利用できる

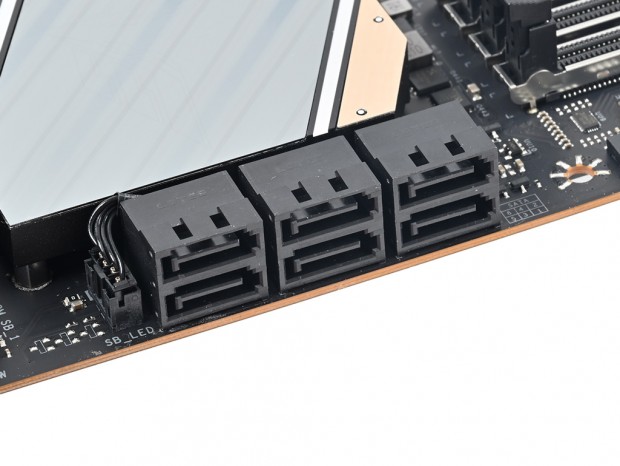

SATA3.0ポートは、チップセット制御の6基を搭載する。HDDや光学ドライブの接続には十分だろう

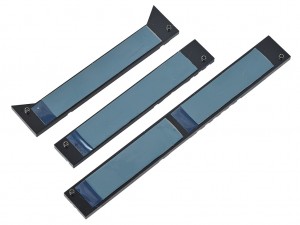

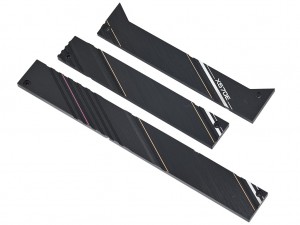

これまでと同じく板形状のＭ.2ヒートシンクを採用している	裏面には熱伝導シートが装着済み。ブルーの保護シートを剥がし、M.2 SSDに密着させて使用する

メタルシールドされたPCI Express拡張スロット

拡張スロットは、PCI Express ×16形状のスロットを3本備え、上2本がPCI Express 5.0に対応し、x16×1本または×8×2本で使用できる。最下段の拡張スロットはPCI Express 4.0対応で×4で動作する。

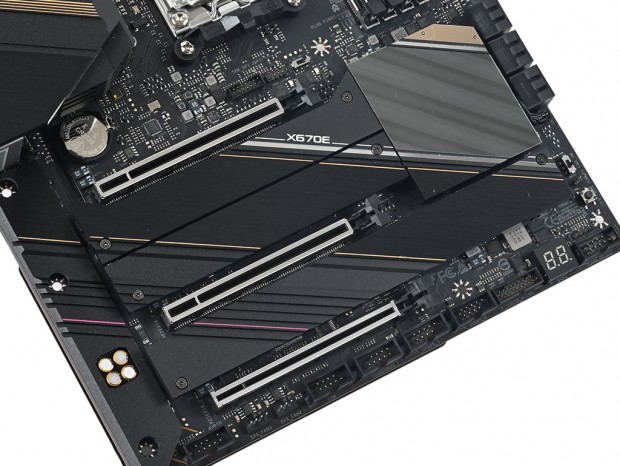

PCI Express ×16形状のスロットを3本搭載する

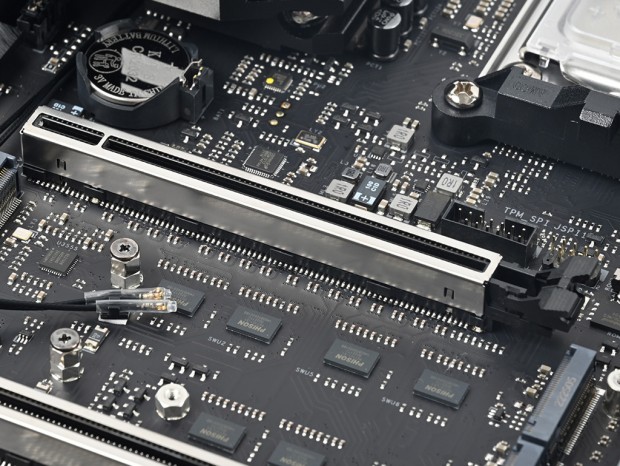

いずれのスロットもメタルシールドで補強されているが、PCI Express 5.0に対応する拡張スロットは、表面実装されている

オーディオ周りは定番チップ＆音響コンデンサで構成

オーディオ回路は、定番オーディオチップのRealtek「ALC1220」や、回路を物理的に独立させた分離基板の「Hi-Fi Ground」、音響コンデンサ「Hi-Fi Cap」を組み合わせている。BIOSTAR VALKYRIEシリーズおなじみの設計だが、その分、安定したサウンドを聴かせてくれる。

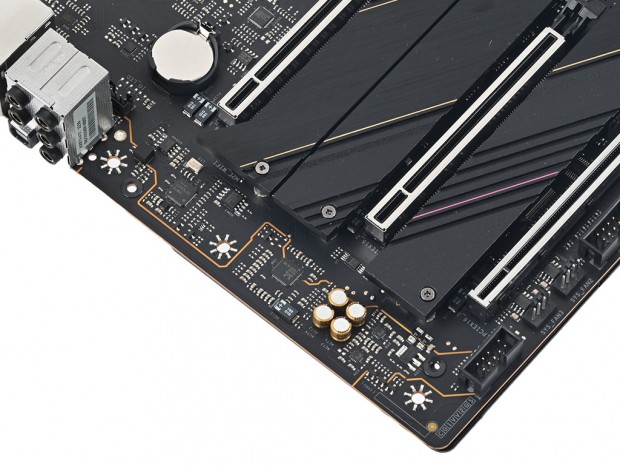

オーディオ回路部のメタルカバーを外した状態。回路がオーディオチップやコンデンサを通っているのがわかる

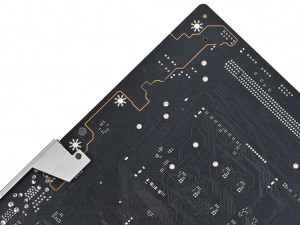

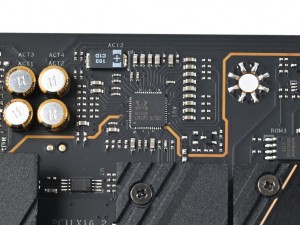

定番オーディオチップのRealtek「ALC1220」	基板裏面。オーディオ回路が基板レベルで、分離されている
