最大8,000MHzの高クロックをサポートするDDR5メモリスロット

メモリスロットはDDR5×4を搭載し、回路を最適化してPCBレイヤー間のクロストークを大幅に低減する「OptiMem II」により、最大8,000MHzの高クロック設定で動作する。メモリプロファイルはIntel XMPをサポートするほか、ASUS独自の「ASUS Enhanced Memory Profile(AEMP) II」機能を備え、XMPプロファイルをもたないメモリのオーバークロックも可能だ。ノンバイナリ仕様のメモリもサポートし、容量は最大192GBを実装できる。

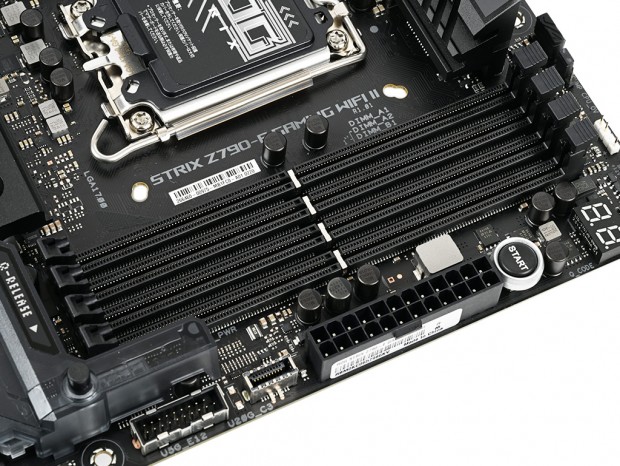

ノイズ干渉を抑えたメモリ回路設計により高クロック動作が可能。スロットは表面実装技術で取り付けられている

PCIe 5.0対応SSDをターゲットに据えた大型M.2ヒートシンクを装備

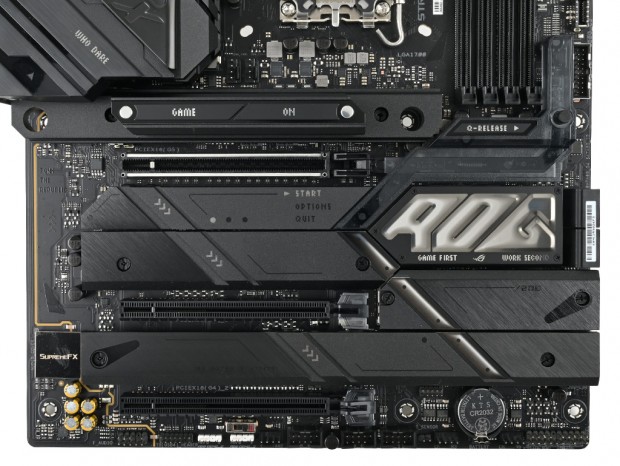

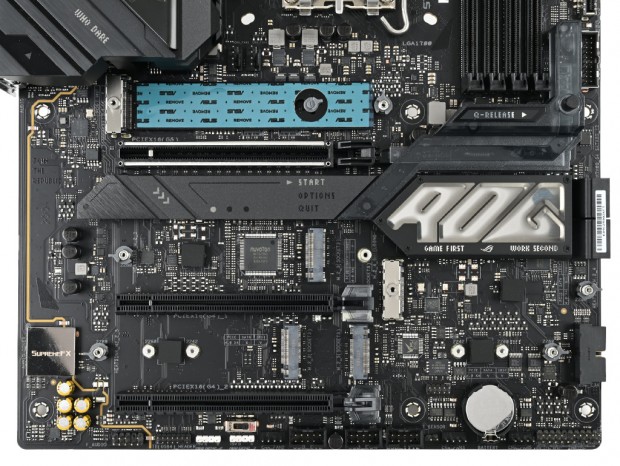

ストレージの目玉であるM.2スロットは、実に合計5スロットを備えている

続いてストレージの構成をチェックしていこう。M.2スロットはPCI Express 5.0(x4)×1とPCI Express 4.0(x4)×4の合計5基を実装。すべてに専用ヒートシンクを装備するほか、CPUソケット直下のPCI Express 5.0対応スロットには、U字型のヒートパイプを組み込んだ大型ヒートシンク「M.2 Combo-sink」を備えている。一般的なヒートシンクに比べ2.7％高い放熱効果があるとされ、従来以上に発熱がシビアなPCI Express 5.0対応SSDのパフォーマンス発揮に貢献してくれるだろう。 また、M.2スロットにはツールフリー機構の「M.2 Q-LATCH」を採用。ネジ不要でお手軽にSSDを固定できる。

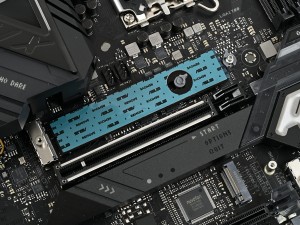

PCI Express 5.0(x4)に対応するCPU直結の「M.2_1」には、SSD裏面を冷却する「M.2バックプレート」を備えている。フォームファクタはM.2 2242/2260/2280/22110をサポートする

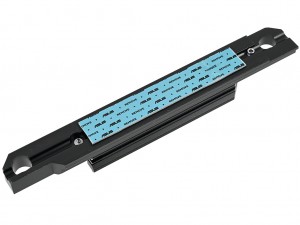

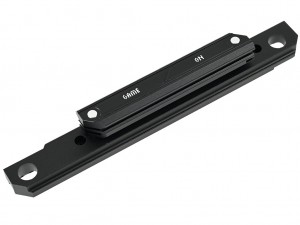

発熱の大きなPCI Express 5.0対応SSDを冷却するため、「M.2_1」スロット用には大型ヒートシンクの「M.2 Combo-sink」が搭載されている

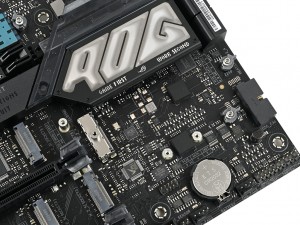

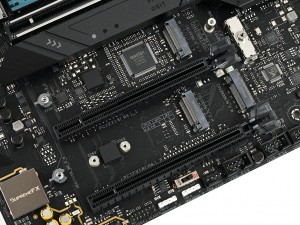

下側がCPU直結の「M.2_2」で、上側がチップセット接続の「M.2_3」。いずれもPCI Express 4.0(x4)およびM.2 2280フォームファクタに対応している	右側にもチップセット接続の「M.2_4」と「M.2_5」を搭載。同じくPCI Express 4.0(x4)およびM.2 2280に対応する

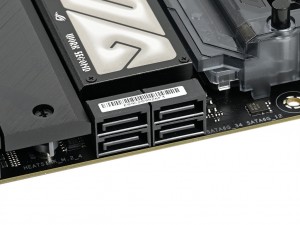

「M.2_2」～「M.2_5」スロットにも、すべて専用ヒートシンクが用意されている	SATA 3.0（6Gbps）ポートは4基のみだが、ポート数が不足することはないだろう

頑丈な「SafeSlot」と簡単リリース機構を備えるPCI Express 5.0スロット

「ROG STRIX Z790-E GAMING WIFI II」の拡張スロットは、PCI Express 5.0(x16)×1、PCI Express 4.0(x4/x16形状)×2の合計3基。当然ながらPCI Express 5.0スロットはグラフィックスカードの搭載を想定したもので、重量級カードからスロットを保護するメタルシールドを備えた「SafeSlot」仕様になっている。 また、スロット上部が覆われた場合でも問題なくカードが取り外せるように、独自のリリース機構「PCIe Slot Q-Release」が搭載されている点もトピックだ。

拡張スロットは合計3基。グラフィックスカード用はPCI Express 5.0(x16)だが、「M.2_1」スロットにSSDを搭載している場合はPCI Express 5.0(x8)動作になる

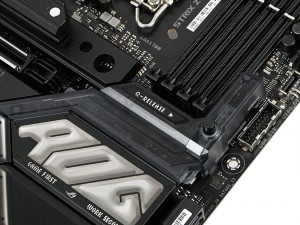

PCI Express 5.0(x16)スロットはメタルシールドを備えた「SafeSlot」仕様で、表面実装で取り付けられている	スロットが大型グラフィックスカードに覆われた状態でも、手軽にカードをリリースできる「PCIe Slot Q-Release」
