NVIDIA「GeForce RTX 5090 Founders Edition」 製品情報（NVIDIA）

コア数の増加やGDDR7の採用により性能が向上した「Blackwell」

GeForce RTXシリーズとしては第4世代になる「GeForce RTX 50」シリーズでは、「Ada Lovelace」に変わる新アーキテクチャ「Blackwell」を採用している。製造プロセスはTSMCのNVIDIAカスタム4nmプロセスから変更がないものの、CUDAコア数は最高18,432基→24,576基へ、トランジスタ数は763億→922億へと大幅に増加している。

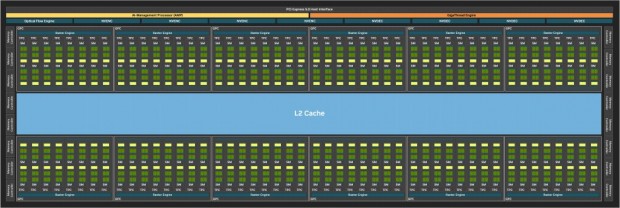

「Blackwell」の最上位コア「GB202」（フルバージョン）のブロックダイアグラム

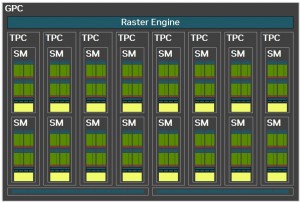

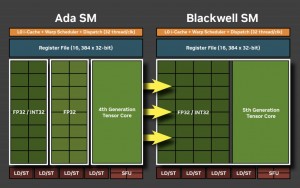

「GB202」では、16基のSMで構成されるGPCを12基内蔵している	「Blackwell」ではSMの構成も改良され、整数演算のスループットは2倍に向上

内部設計も刷新され、FP4データ形式をサポートする第5世代Tensorコアや、レイトライアングル交差処理のスループットが2倍に向上した第4世代RTコア、クロックあたりの整数演算スループットを2倍に向上したニューラルシェーディング向けのStreaming Multiprocessor（SM）などを採用する。 さらにビデオメモリにはメモリスピード最大30GbpsのGDDR7を採用し、メモリ帯域は最大1.8TB/sに達しているという。これらの改良により「Blackwell」では、「Ada Lovelace」と比較してAI性能は最大3倍、レイトレーシング性能は最大2倍、シェーダー性能は最大1.5倍に向上した。

CES 2025の基調講演では、「Blackwell」と「Ada Lovelace」の性能差についても言及されていた

また超解像技術であるNVIDIA DLSSも第4世代の「DLSS 4」へとアップグレード。生成するフレームを最大3フレームまで拡張できる「マルチフレーム生成」機能が追加され、より高フレームレートを実現できるようになった。また学習モデルが従来のCNNからTransformerに変更されたことで、フレーム生成時の画質も改善しているという。

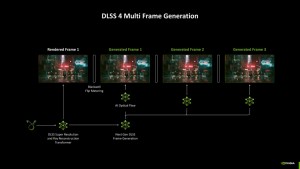

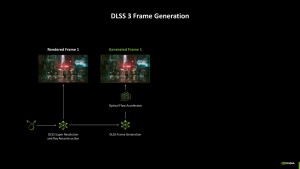

DLSS 3（左）までのフレーム生成機能では作成するフレームが1つだったのに対して、DLSS 4（右）では最大3つまで作成できるようになった

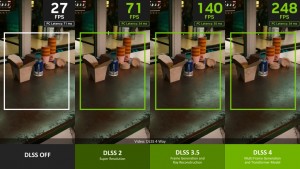

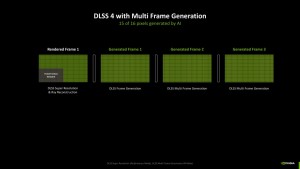

超解像技術や「マルチフレーム生成」によって、DLSS 4では描画する量を16分の1まで削減可能。これにより大幅なパフォーマンスアップが可能になる

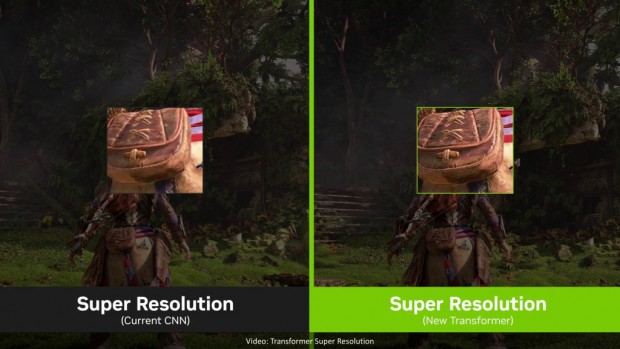

学習モデルの変更によって、DLSS使用時の画質も向上している

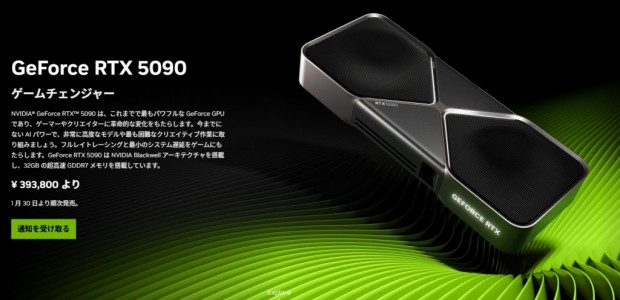

「Blackwell」世代のフラッグシップGPU「GeForce RTX 5090」

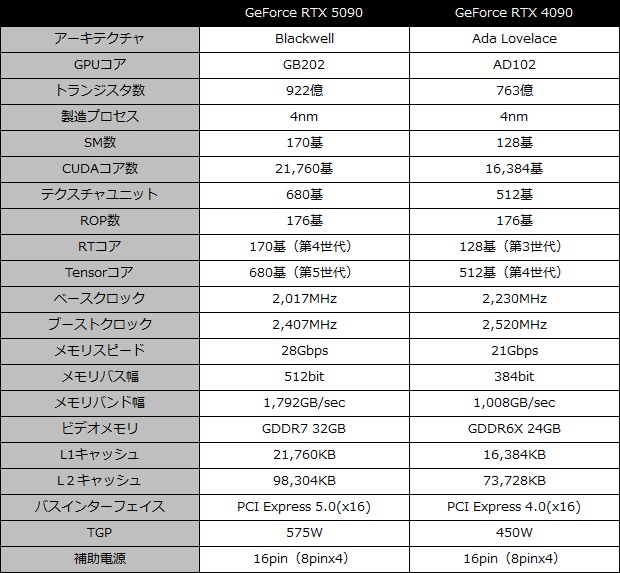

そんな「Blackwell」アーキテクチャを採用する、コンシューマ向けフラッグシップGPUが今回の主役である「GeForce RTX 5090」だ。CUDAコア数は21,760基で、先代のGeForce RTX 4090から約33％も増加している。ちなみにフルバージョンの「GB202」に比べると9割弱にとどまり、192基のSMの内22基が無効化されている計算。今後より上位のGeForce RTX 5090 Tiのようなモデルが登場する可能性も残されている。 主なスペックはテクスチャユニットが680基、RTコアが170基、Tensorコアが680基、ベースクロック2,017MHz、ブーストクロック2,407MHz、メモリスピード28Gbps、メモリバス幅512bitで、GDDR7 32GBのビデオメモリを搭載する。 先代のGeForce RTX 4090と比較するとコアクロックは若干低下しているが、メモリスピードやメモリバス幅は約33％、メモリ帯域幅に至っては約77％も向上しており、高解像度環境でのゲーム性能には期待ができる。ただし、その分TGPは450Wから575Wへと125W増加しており、これまで以上に電源ユニットやケース内の冷却には気を使う必要があるだろう。 またコンシューマ向けのグラフィックスカードでは初めてPCI Express 5.0(x16)に対応しているのも特徴だ。なお原稿執筆時点で発売解禁は2025年1月30日、想定売価は393,800円からになっている。
