三相6極モーター採用の140mm冷却ファン

ここからは標準装備される冷却ファンについて、深掘りしていこう。デュアルタワーヒートシンクの真ん中に装備されているのは、プラスチック製カバーに覆われているため、そのほとんどが露出されない25mm厚の140mmファンだ。

4つのセグメントがモニタリングできる「ディスプレイ」の真下に格納される140mmファンはラウンドタイプで、上部2箇所のネジには固定用金具を装着。これをつまむことでロックが解除され、そのまま持ち上げればデュアルタワーヒートシンクから取り外す事ができる。ツールフリーによる着脱機構としているのは、マザーボードへの搭載時に一旦取り外す必要があるため。ちょうど140mmファンの真下に固定用のネジが隠れている格好で、ドライバーを使うには冷却ファンが邪魔というワケだ。

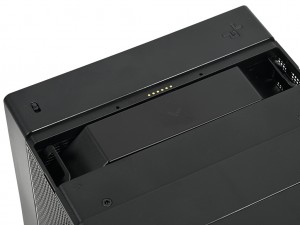

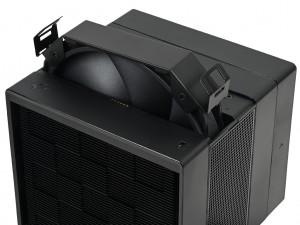

ディスプレイを外した状態で左右の固定用金具をつまみ、ロックを解除。この状態で上方向へ引き上げれば簡単に取り外しができる

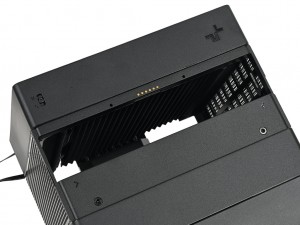

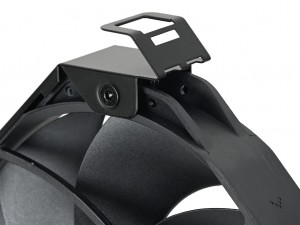

140mmファンを取り外すと、受熱ベースプレートに固定されたリテンションとスプリングスクリューにアクセスが可能。固定用金具はフレームにシッカリとネジ留めされていた

なおASSASSIN IV VC VISIONにはスイッチの切り替えで、パフォーマンスモード(Performance Mode)/静音モード(Quiet Mode)が選択できる。パフォーマンスモードは、回転数500～1,800rpm±10%、風量61.25CFM、静圧3.76mmAq、騒音値23.7dBA(最大29.3dBA)。静音モードは回転数500～1,450rpm±10%、風量48.55CFM、静圧2.46mmAq、騒音値20.5dBA(最大22.6dBA)とされる。

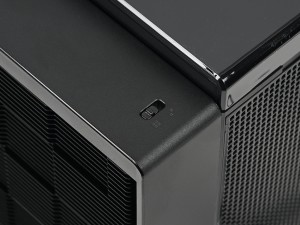

プラスチック製カバーの天板に装備されたモード切替スイッチ

軸受けは流体動圧軸受で、三相6極モーターを採用。定格電圧はDC12V、電流0.2A、消費電力2.4Wとされる。またラベルには「DFr1402512CH」の型番が確認できる。

三相6極モーター採用の120mm冷却ファン

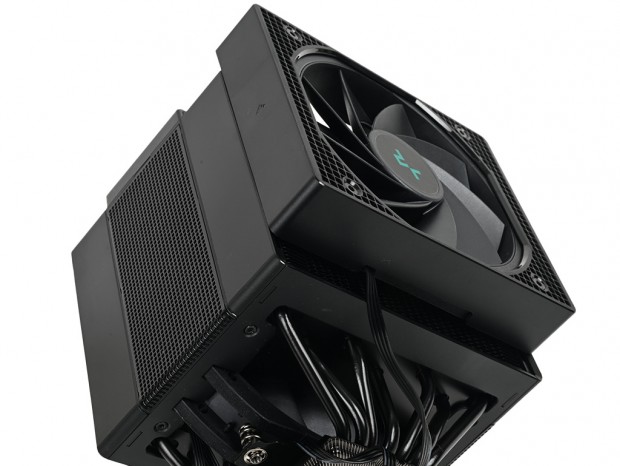

次にバックパネル側ヒートシンクの外側に搭載される、120mmファンを見ていこう。プラスチック製のカバーに固定されている冷却ファンは、ASSASSIN IV VC VISION本体からツールフリーで取り外しができる。これはASSASSIN IV同様、昨今ハイエンドクラスのマザーボードで見受けられる、VRM用大型ヒートシンクを避けるためのもの。実測で約15mm上方向へスライド設置できるため、高い互換性が確保できている。

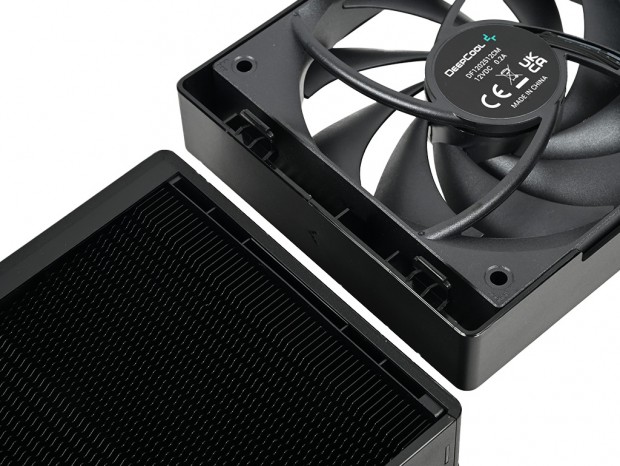

冷却ファンを固定するプラスチック製カバー両脇の爪が、デュアルタワーヒートシンクを覆うプラスチック製カバーにロックできる仕組み。着脱はいたって簡単。なお15mm上方向に移動するため、PCケースの有効スペースには注意が必要

120mmファンのスペックは、パフォーマンスモード(Performance Mode)で回転数500～1,700rpm±10%、風量58.06CFM、静圧2.1mmAq、騒音値22.5dBA(最大22.6dBA)。静音モード(Quiet Mode)で回転数500～1,350rpm±10%、風量46.75CFM、静圧1.35mmAq、騒音値19.9dBA(最大22.6dBA)とされる。 軸受けは流体動圧軸受で、三相6極モーターを採用。定格電圧はDC12V、電流0.2A、消費電力2.4W。中心のラベルには「DF1202512CM」と記載されていた。

なお既存モデル「ASSASSIN IV」にも付属していた「120mmファン増設用アダプタ」も同梱されている。プラスチック製の枠は、任意の120mmファンを付属のテーパーネジで固定。これをメモリスロット側ヒートシンクの外側に装着することで吸排気性能を高める事ができる。

任意の120mmファンが増設できるプラスチック製アダプタ。エアフロー性能を高めることで、冷却パフォーマンスを向上させようという考えだ
