ここからは、パッケージから取り出した「FOCUS-GM-850」の外観からチェックしていこう。外形寸法は幅150mm、奥行き140mm、高さ86mm。十分な冷却性能をもつ120mm口径のファンを搭載しつつ、奥行を140mmに抑えたショートデザインが採用されている。筐体そのものに派手さはなく、まさに質実剛健といった佇まいだ。
|

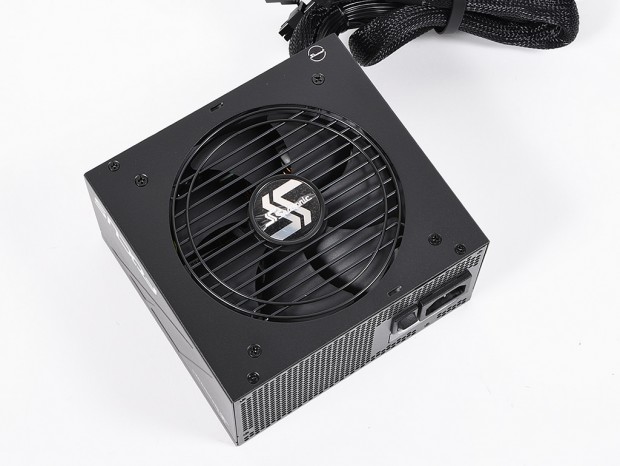

| まずは外側から「FOCUS-GM-850」をチェック。製品の素性を知ることができる、何かしらのヒントがあるだろうか |
|

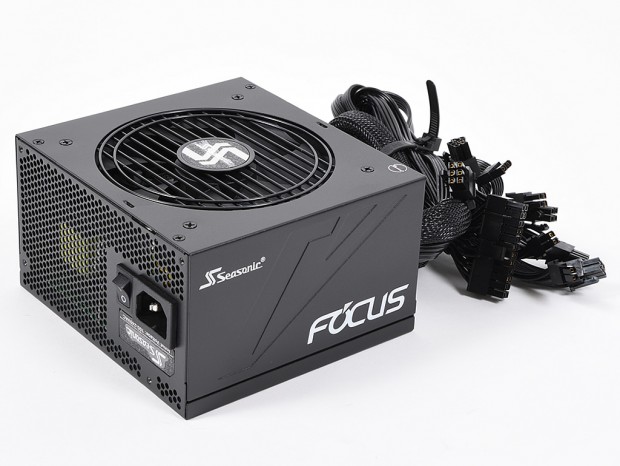

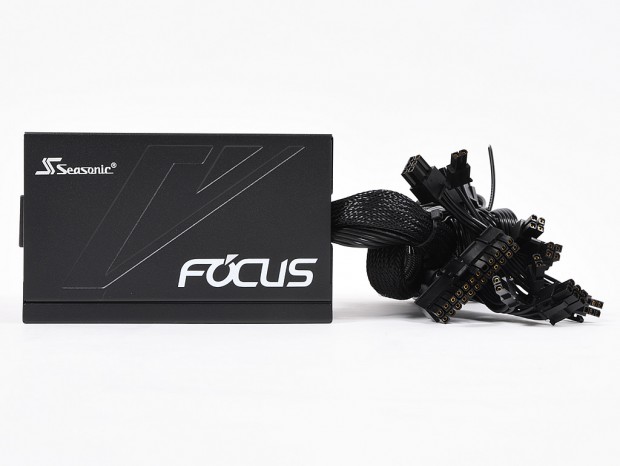

| 外形寸法は幅150mm、奥行き140mm、高さ86mmで、重量は約1,945g。シリーズの頭文字をあしらった装飾があるくらいで、比較的シンプルなデザインが採用されている |
|
| 奥行き140mmのコンパクトサイズのため、組み込む対象のPCケースをそれほど選ばずに済む |
|
| 冷却機構は、120mmサイズのFDBファンを搭載。負荷が50％を超えると、徐々に回転数を上げるスマート動作に対応している |
|
|

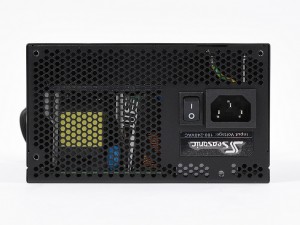

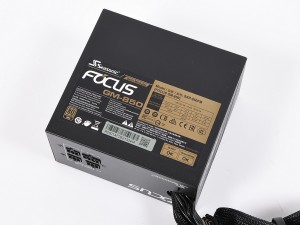

| 裏面には、製品の型番と出力表が貼り付けられている | PCケース背面を向く側は、ほとんどがハニカム形状のメッシュ仕様。あとはAC電源口と主電源のロッカースイッチがあるのみ |
|
| PCケース内部を向く、コネクタ部分。モジュラーコネクタは4つ、左端に直結式のケーブルが束ねられている |
|

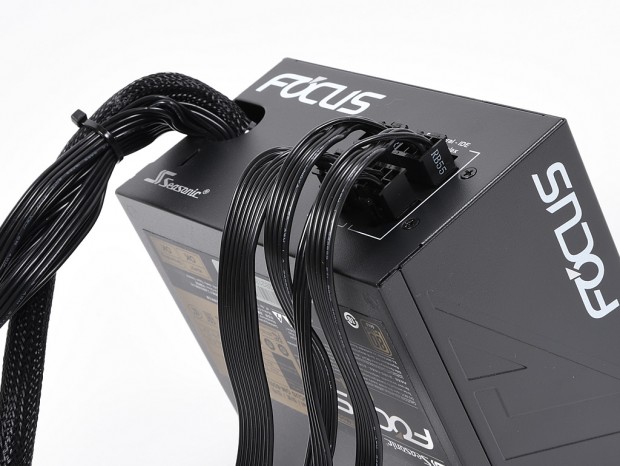

| 最低限必要なケーブルは直結式、それ以外は任意に脱着できるモジュラーケーブルになっている |
「FOCUS GM」シリーズのケーブルは、主要ケーブルのみを直結式としたセミモジュラー仕様。システムの構成に合わせ、追加でモジュラーケーブルを接続するタイプだ。また、モジュラー側はすべてフラットケーブルのため、取り回しが容易でケース内のエアフローも妨げない。 コネクタは直結側がATX 24pin×1、ATX 12V 4+4pin×1、PCI-Express（6+2pin）×2。モジュラー側はPCI-Express（6+2pin）×4、SATA×8、4pinペリフェラル×3という構成。グラフィックスカード用の補助電源は6系統あり、その気なら3-WayのマルチGPU環境にも給電できなくはない。 また、付属品も合わせてチェックしておくと、やや珍しい同梱物としてパワーテスターを発見。システムを組み上げることなく、簡易の動作確認が可能だ。
|
|

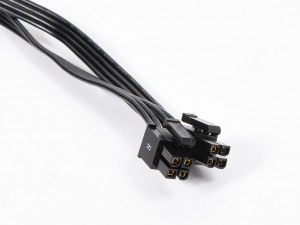

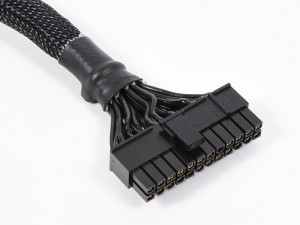

| 直結式のATX 24（20+4）pinケーブル。長さは610mmだった | 同じく直結式ATX 12V 4+4pinケーブル。ケーブル長は650mmとやや長め |
|
|

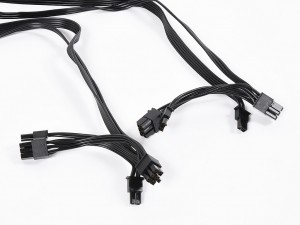

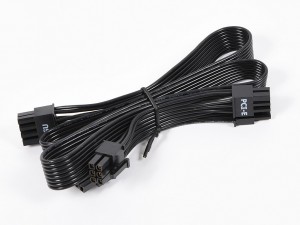

| PCI-Express補助電源ケーブルは、直結式が2本とモジュラーが1本、合計6コネクタを出力できる | |
|
|

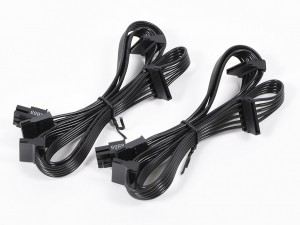

| SATA電源ケーブルは、それぞれ4コネクタを備えた2本。ケーブル長は810mmだ | 4pinペリフェラルケーブルは1本のみで、長さは690mmほど。コネクタは3基を備える |

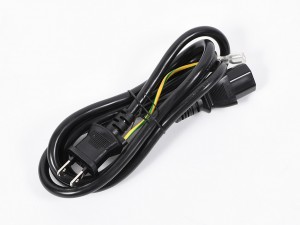

| アース線付きの主電源ケーブルも同梱されている |
|
|

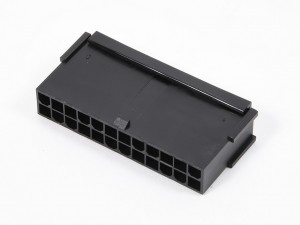

| ここから付属品チェック。手軽に動作確認ができるパワーテスターが同梱されていた。自作ユーザーなら色んなシーンで重宝しそう | 電源ユニットをPCケースに固定するネジ |
|
|

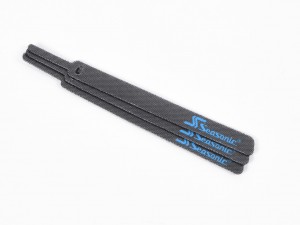

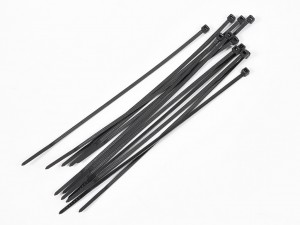

| ケーブルを束ねてるための結束バンド、面ファスナーも同梱されていた | |
