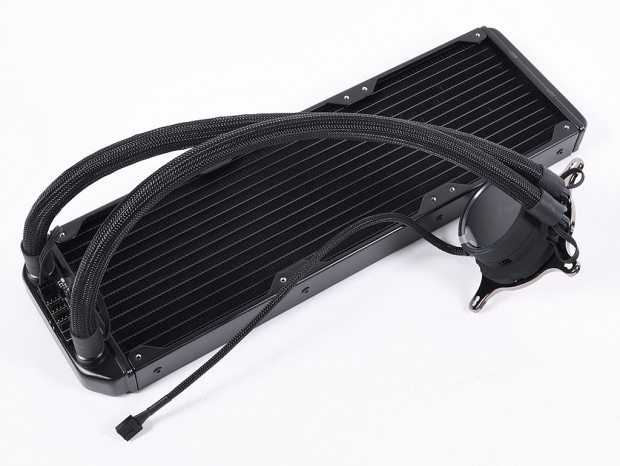

| いわゆる360mmサイズのラジエターには、スリーブ付きゴム製チューブでウォーターブロックが接続済み。もちろんクーラント液も注入済みのため、本体の組み立ては基本的にファンを搭載するだけ |
「Celsius+ S36 Prisma」の概要を把握したところで、評価サンプルをパッケージから取り出し、細部の確認を進めていこう。オールインワン型水冷ユニットだけあって、製品の構成はウォーターチューブで接続されたポンプ一体型ウォーターブロックとラジエターに、3基のアドレサブルRGBファン、組み込み用パーツというシンプルな構成だ。
|

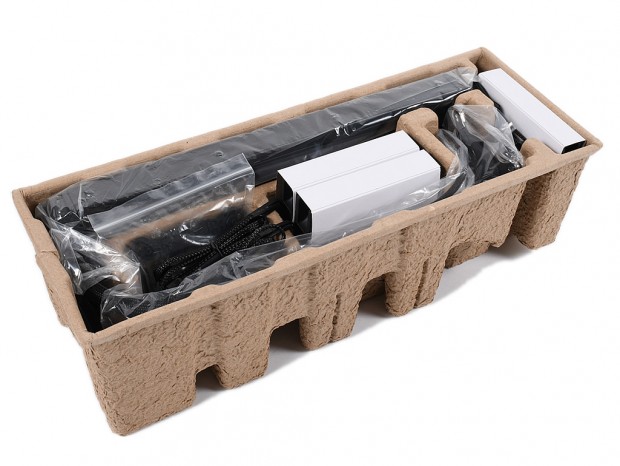

| ラジエター（+ウォーターブロック）や冷却ファン、組み込み用パーツなどは紙製の緩衝材に整然と収納されている |
クーラント液を循環させるポンプユニットと、CPUの熱を移動する受熱ベースが一体化された、ポンプ一体型のウォーターブロック。直径（ブロック本体のみ）は62mm、高さは45mmとされ、そのサイズが問題になることはまずないだろう。また強化ガラスのトップパネルにはリング状のアドレサブルRGB LEDが内蔵されるほか、「AUTOモード」と「PWMモード」の切り替え機能も搭載している。なおポンプユニットのスペックは、回転数が800～2,800rpm（熱保護モード時最大3,500rpm）、最大ノイズレベルが20dBA、最大圧力が1.46mmH2Oだ。
|

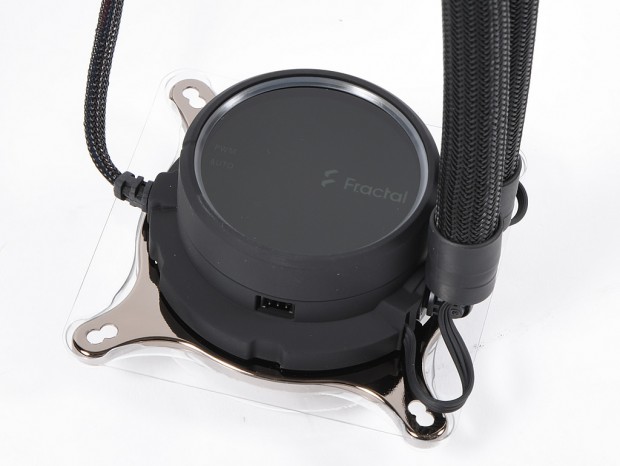

| 強化ガラスのトップパネルには、ホワイトLEDが内蔵された「Fractal」デザインのロゴと、リング状のアドレサブルRGB LEDを搭載 |
|
|

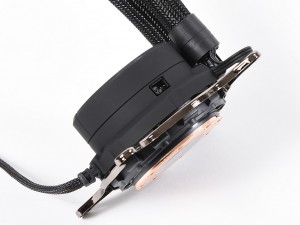

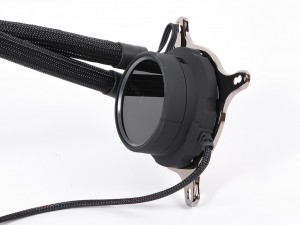

| 「AUTOモード」と「PWMモード」の切り替えはブロック部分を回転させて行う | ポンプヘッド部分にはマザーボードのアドレサブルRGBピンヘッダとの接続用ポートも実装 |
|
|

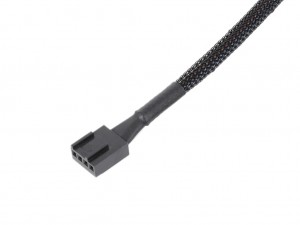

| ウォーターブロックに標準で接続されているケーブルはファン用の4pin PWMのみ | |
|

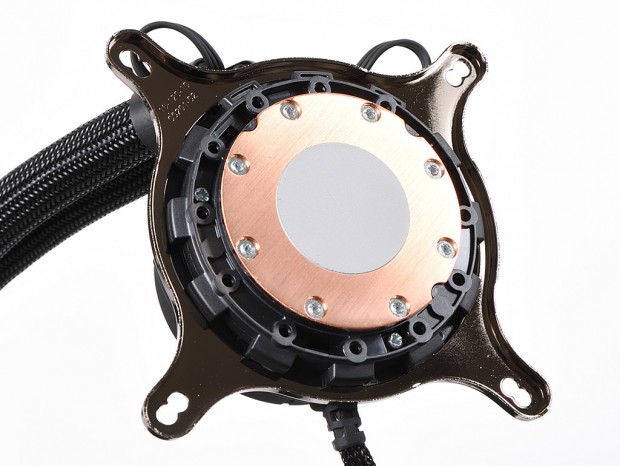

| 円形の銅製受熱ベースにはあらかじめサーマルグリスが塗布済み |
|
|

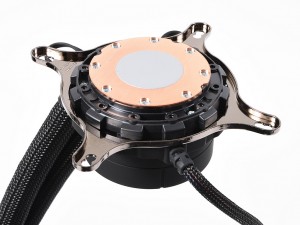

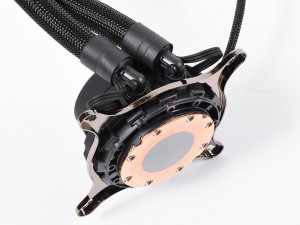

| 標準で搭載される「Bracket for Intel」は反時計回りにひねることで簡単に取り外しが可能。Ryzen Threadripperシリーズに付属するブラケットとも互換性がある | ウォーターチューブが接続されている90°エルボ部分は回転するため、ケース内の取り回しは楽に行える |
