「OptiMem II」により4,600MHzの高クロックメモリに対応

メモリスロットはデュアルチャネル対応のDDR4x4本で、最大128GBまで増設が可能。またトレースレイアウトを最適化することで、クロストークを大幅に削減する「OptiMem II」設計により、最高4,600MHzの高クロックメモリをサポートする。

メモリスロットはCPUソケット側からDIMM_A1/A2/B1/B2の並び。なお2枚で運用する場合は、シルク印刷にある通りDIMM_A2/B2を使用する

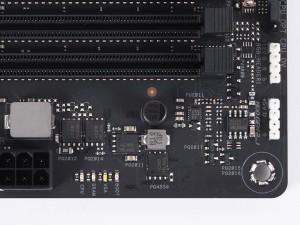

メモリ向けの電源回路にも高品質なコンポーネントを採用

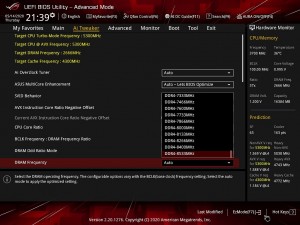

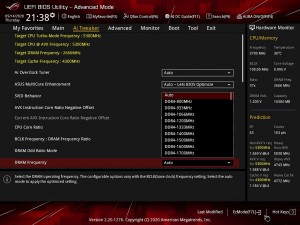

「UEFI BIOS Utility」には、DDR4-800MHz～8,533MHzまでのメモリ設定が用意されていた

ヒートシンクを標準装備したデュアルM.2スロット

チップセットカバーや拡張VRMヒートシンクと一体化した統一感のあるデザインのM.2ヒートシンク

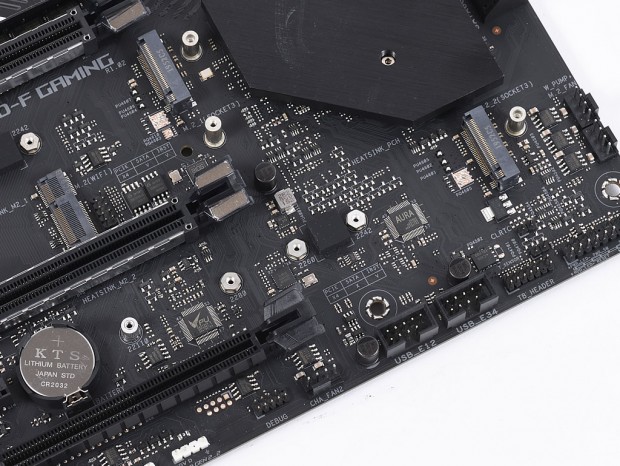

ストレージインターフェイスはSATA3.0（6Gbps）×6、M.2 22110×2の計8ポートを備え、RAIDレベルは0/1/5/10に対応する。また2基のM.2スロットには、発熱の多いNVMe M.2 SSDを効率的に冷却する専用ヒートシンクを標準装備。サーマルスロットリングによる速度低下を抑え、常に安定したパフォーマンスを発揮することができる。

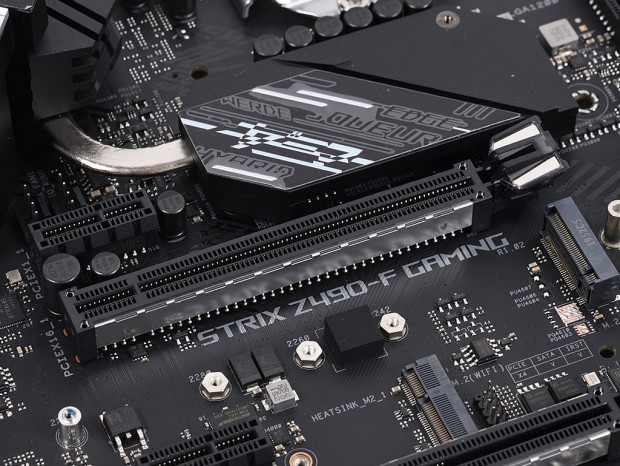

上段のM.2 22110スロットは、PCI-Express3.0（x4）とSATA3.0（6Gbps）に対応

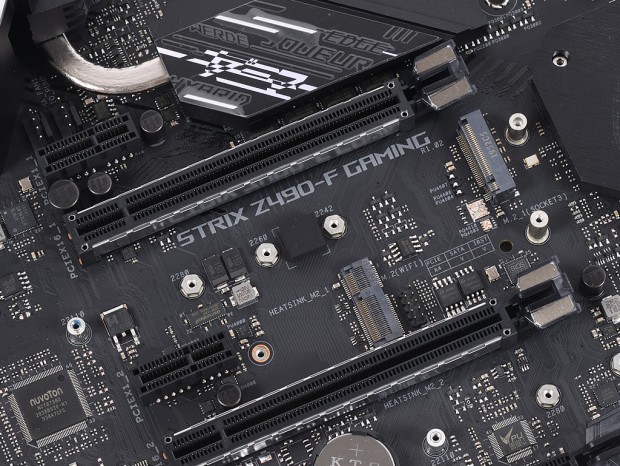

下段のM.2 22110スロットは、PCI-Express3.0（x4）インターフェイスのみ対応

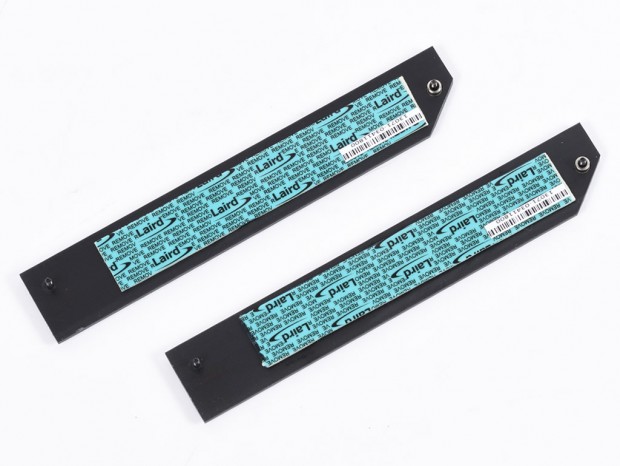

M.2ヒートシンクにはあらかじめサーマルパッドを貼り付け。使用する場合は保護シールを剥がすのを忘れないようにしよう

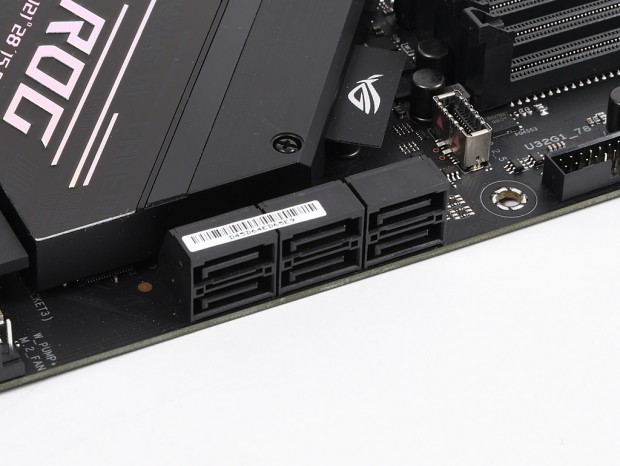

グラフィックスカードなど、拡張カードと干渉しないようSATA3.0（6Gbps）ポートは全て水平配置

重量級のハイエンドグラフィックスカードを安全に支える「SafeSlot」

拡張スロットはPCI-Express3.0（x16）×2、PCI-Express3.0（x4/x16）×1、PCI-Express3.0（x1）x3を備え、マルチグラフィックスは2-Way NVIDIA SLIと3-Way AMD CrossFire Xに対応。また2本のPCI-Express3.0（x16）スロットは、周囲をメタルシールドで補強した堅牢な「SafeSlot」。大型化が進むハイエンドグラフィックスカードを使う場合も安心だ。

NVIDIA SLIやAMD CrossFireによるマルチグラフィックスにも対応する「ROG STRIX Z490-F GAMING」。高性能なCPUや大容量メモリを組み合わせ、ハイエンドワークステーションを構築するのも良さそうだ

スロットだけでなく、着脱用のラッチ部分までメタル補強が施された「SafeSlot」

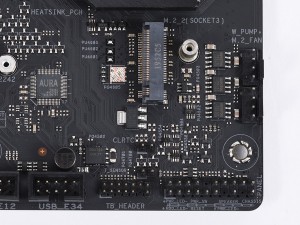

PCI-Express3.0（x1）は3本。キャプチャカードや有線LANカードなどの増設も可能だ	ワイヤレスカード増設用のM.2スロットも搭載

ASUS独自オーディオICを採用する「SupremeFX」
