CFD「CG3VW」シリーズを画像でチェック

製品の概要を把握したところで、ここからは画像による検証を進めていこう。プラスチック製のはめ込み式筐体を採用する「CG3VW」シリーズ。本体サイズや重量は明らかにされていないが、サンプルを計測したところ、厚さは実測6mm、重量は実測わずか33gだった。2.5インチHDDや、古いSSDを搭載しているノートPCなら、システムの高速化だけでなく、軽量化も期待できる。

プラスチック製の軽量筐体を採用。サイズは実測で、幅約70mm、奥行き約100mm、厚さ約6mm。240GBモデルの表面にはブルーを基調にしたシールが貼り付けられていた

裏面のシールには型番や、ファームウェア、シリアル番号などが記載

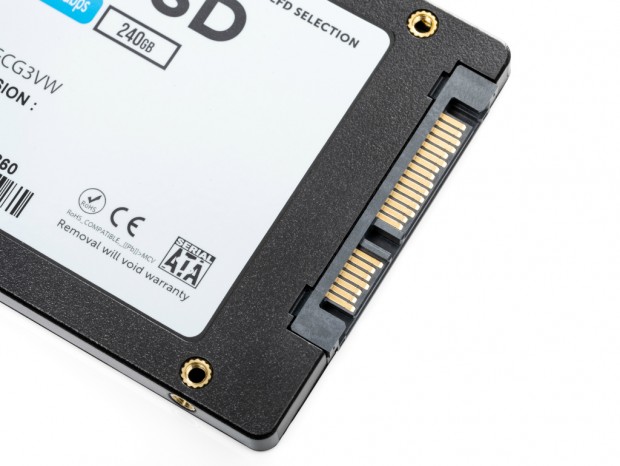

標準的なSATAコネクタで、インターフェイスはSATA3.0（6Gbps）に対応する

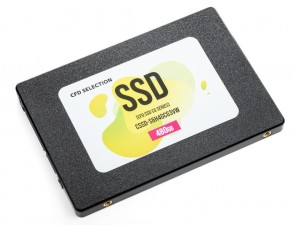

480GBモデルは、パッケージと同じくイエローを基調にしたシールが貼り付けられていた


重量はいずれも約33g。2.5インチHDDと比較すると圧倒的に軽い

CFD「CG3VW」シリーズの内部構造をチェック

プラスチック製のカバーは合計14個の爪でしっかりと台座に固定

続いて、はめ込み式のカバーを外して内部構造をチェックしていこう。CFD「CG3VW」シリーズでは、コントローラのPhison「PS3111-S11T」に、32MBのDDR3Lキャッシュが内蔵されているため、外部のDRAMキャッシュは不要。そのため基板上に実装されている主要パーツは、コントローラと2枚のNANDフラッシュのみというシンプルな構成。基板も実測65×42mmの超コンパクトサイズだ。

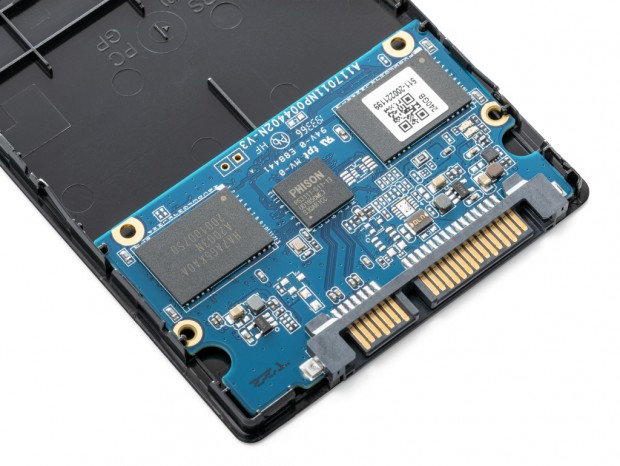

基板は2本の爪で台座に固定。カバーにあるPCケース・ノートPC固定用のネジ穴以外に金属製パーツは使用されていない

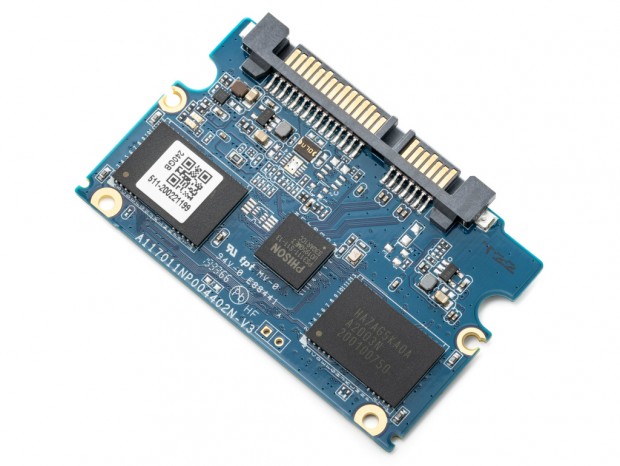

基板の表面には、コントローラと2枚のNANDフラッシュを搭載

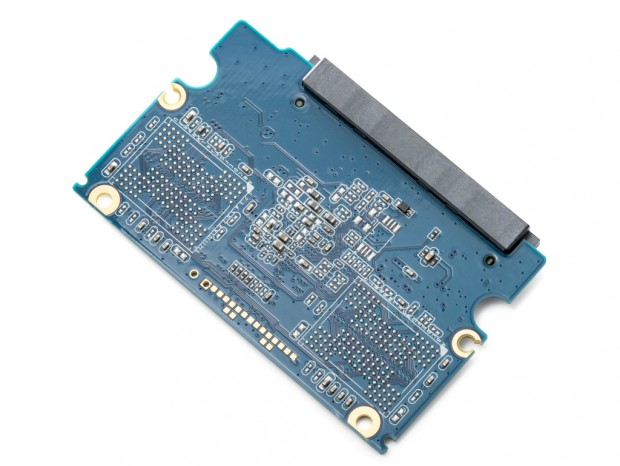

裏面には、主要パーツは実装されず、2枚分のNANDフラッシュ用の空きパターンのみが用意されていた

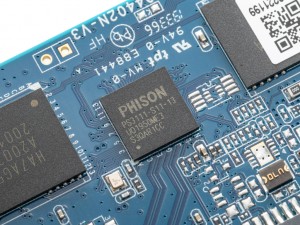

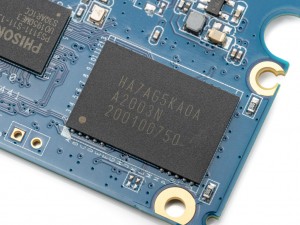

SATA3.0（6Gbps）向けエントリーコントローラPhison「PS3111-S11T」	240GBのNANDフラッシュは128GBの「HA7AG5KA0A」を2枚搭載

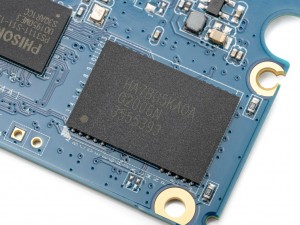

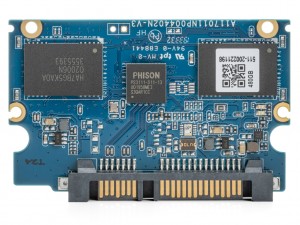

480GBモデルでもコントローラは同じPhison「PS3111-S11T」	NANDフラッシュは256GBの「HA7BG5KAOA」を2枚搭載

240GBモデル「CSSD-S6H2GCG3VW」の実力をチェック
