ハイエンドCPU搭載時に最大2,933MHz動作をサポートするメモリスロット

メモリスロットは、最大2,933MHz動作に対応するDDR4×4で、メモリ容量は最大128GB（32GB×4）を実装できる。ただし、最大2,933MHzで動作するのはCore i9/i7搭載時で、Core i5/i3（またはそれ以下のCPU）を搭載した場合は、最大2,666MHz動作に抑えられる点には注意。エントリー向けのマザーボードであることを考慮すれば、基本的に最大2,666MHz動作のメモリをベースに選ぶことになるだろう。

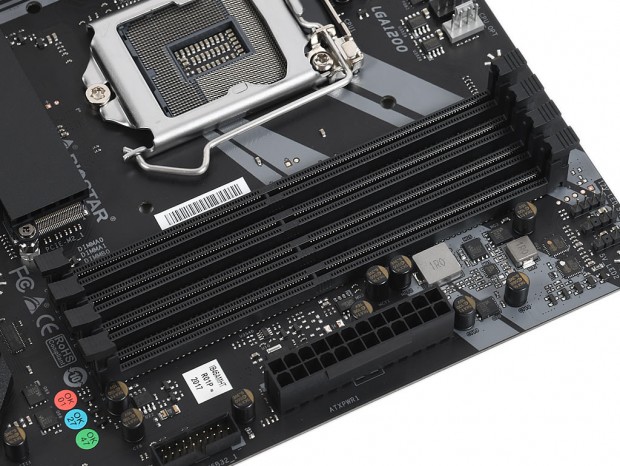

ともすればメモリスロットの本数が削られかねないエントリー向けモデルにあって、最大128GBを実装できる最大2,933MHz対応の4本スロットが搭載されている

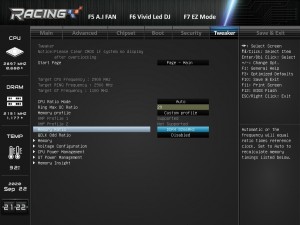

UEFIのメモリ設定には、DDR4 800MHzから（現実的ではないものの）DDR4 8266MHzまでのクロック設定が用意されていた

専用ヒートシンクを装備したデュアルM.2スロット

ヒートシンクによる放熱でサーマルスロットリングを防ぐM.2スロット。「B460GTQ」には十分な数のストレージが搭載可能だ

続いてストレージの構成をチェックしていこう。PCI-Express3.0（x4）接続のM.2スロットは2基が搭載されており、エントリー向けながら両方に専用のヒートシンクを備える点は大きなトピック。別途ヒートシンクを調達することなく、NVMe SSDの課題である発熱に対処できる。また、SATA3.0（6Gbps）ポートも6基を実装。ストレージに不足を感じることはないだろう。

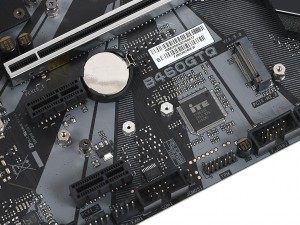

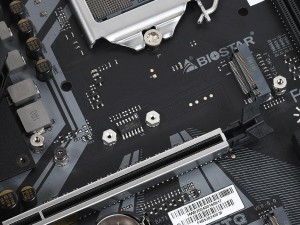

上側の「PCIe-M2_1」はNVMe/SATAの両方に対応、下側の「PCIe-M2_2」はNVMe専用。フォームファクタはいずれもM.2 2280で、「PCIe-M2_1」にSATA接続SSDを搭載する場合は、一部SATAポートと排他利用になる

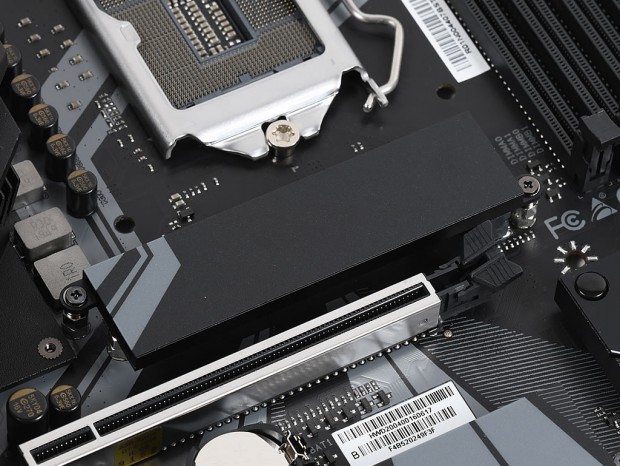

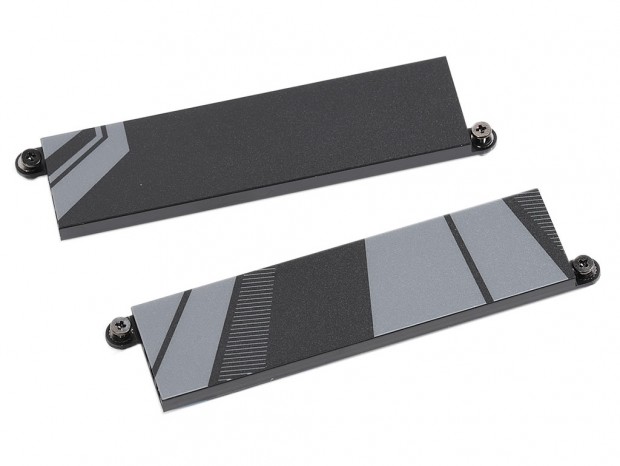

2基のスロット両方に専用ヒートシンクを装備。ヒートシンクは2ヶ所でネジ留めする仕様だ

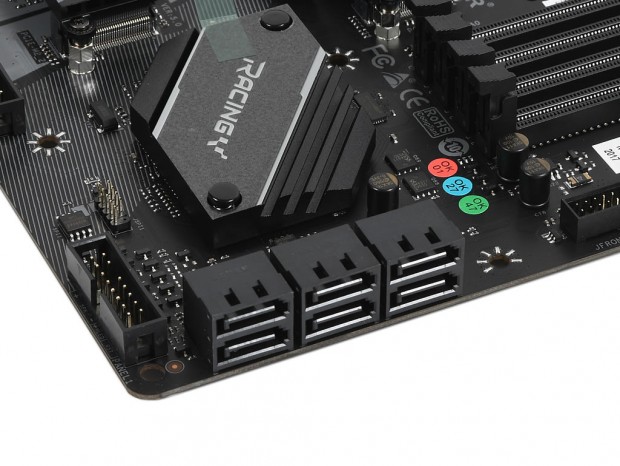

まだまだ大容量ストレージ用として需要があるSATA3.0ポートは、合計6基を備える

重量級グラフィックスでも安心な「PCIe Iron Slot」採用の拡張スロット

拡張スロットは、PCI-Express3.0（x16）×1、PCI-Express3.0（x1）×2の合計3スロットという、MicroATXマザーボードらしい構成。グラフィックスカード用のPCI-Express3.0（x16）スロットには、メタルシールドで補強された「PCIe Iron Slot」を備えている。

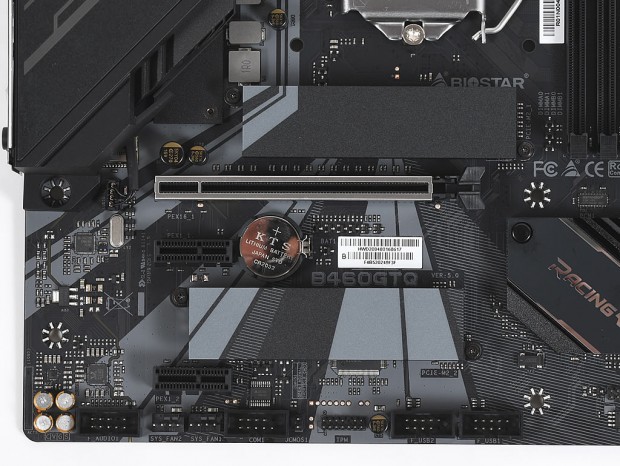

基本的には、グラフィックスカード1本とその他拡張カードの組み込みが想定されている

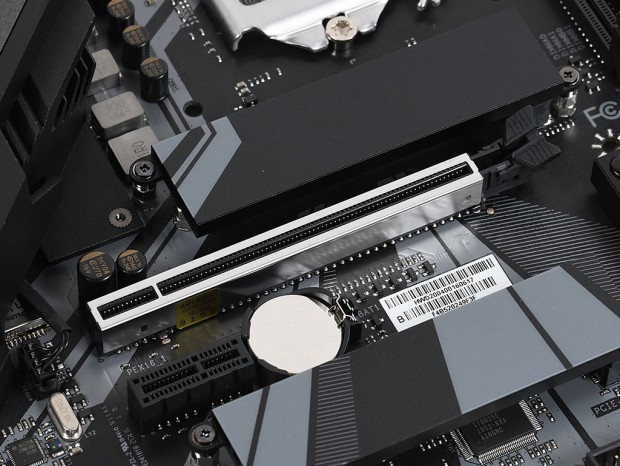

グラフィックスカード用の装甲スロット「PCIe Iron Slot」

分離基板や音響コンデンサを採用したオーディオ回路
