| 片側ラッチ仕様のメモリスロット。CPUソケット側からDDR4_A1/A2/B1/B2の順に並んでおり、2枚実装時はA2/B2の組み合わせが推奨されている |
|
|

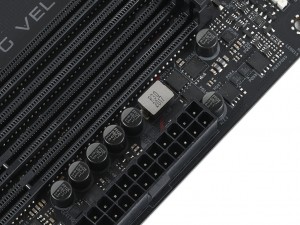

| メモリの電源周りにも高品質なチョークコイル、高耐久な「ニチコン製12Kブラックコンデンサ」が使用されている | |
|
|

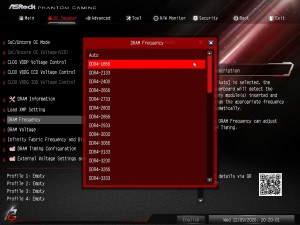

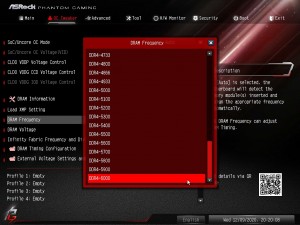

| UEFIの設定画面では、DDR4-1866からDDR4-6000までの項目が用意されていた | |
|

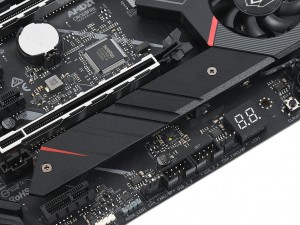

| M.2スロットはCPUソケット側とマザーボード下部の2箇所に搭載。いずれもPCI-Express4.0に対応、フォームファクタはM.2 2280をサポートする |
|

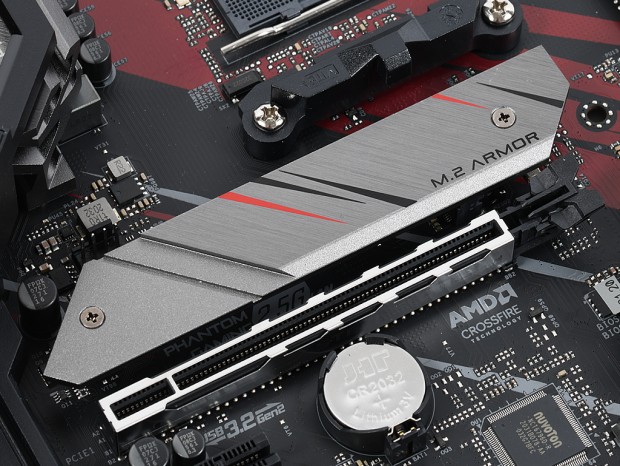

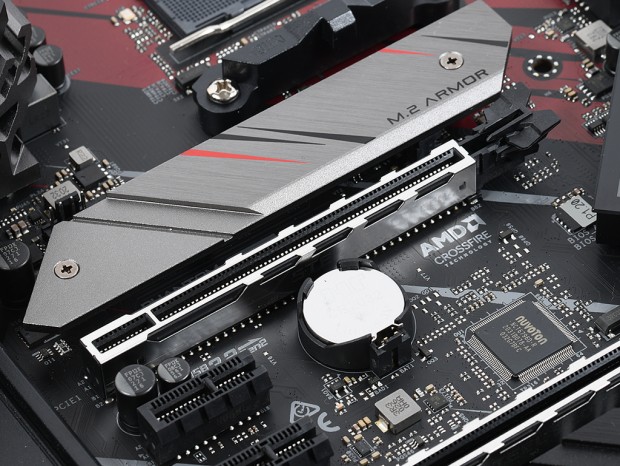

| 専用ヒートシンクの「M.2 Armor」を標準装備。その冷却性能は後ほどチェックていこう |
|
|

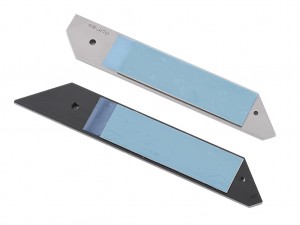

| 上下で異なるカラーリングを採用するヒートシンク。裏面にはNVMe SSDのコントローラと接触するサーマルパッドが貼り付けられていた | |
|

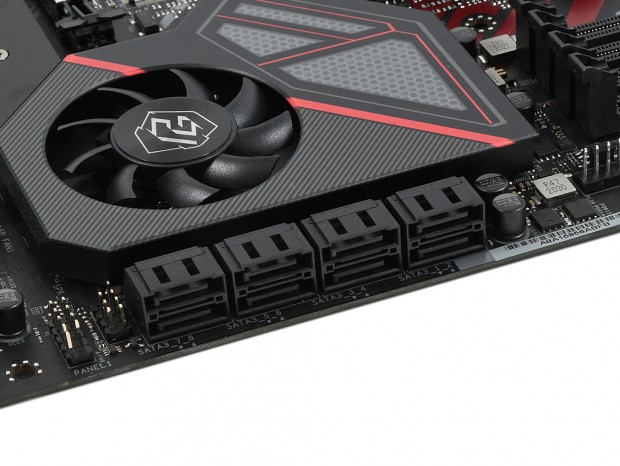

| SATA3.0（6Gbps）ポートは8基を搭載。基本的にM.2スロットとSATAポート間に排他条件はない |
|

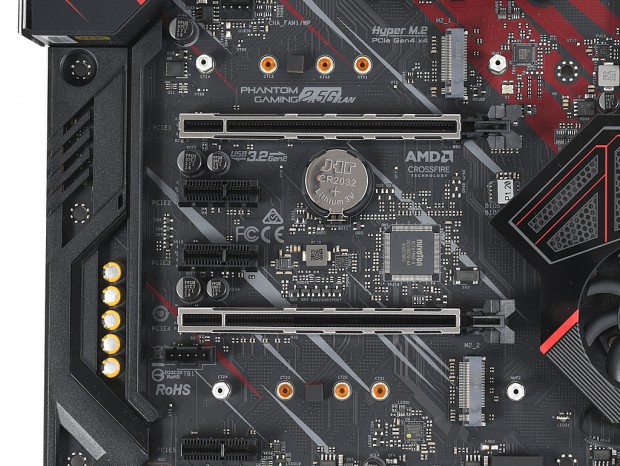

| 拡張スロットは合計5基を搭載。PCI-Express4.0（x1）スロットは、いずれもエッジフリーになっている |
|
| 重量級グラフィックスカードを受け止める装甲スロットの「Steel Slot Gen4」。複数のアンカーポイントを追加、従来より強度がアップしている |
