信号品質を改善し、ノイズを軽減する「Optimem III」設計

メモリスロットは、デュアルチャネル対応のDDR4x4本で、最大128GBまでの大容量メモリを搭載可能。またメモリ信号の品質を改善し、ノイズを軽減する独自メモリトレースレイアウト「Optimem III」設計を採用することで、Ryzen 5000シリーズで4,866MHz、Ryzen 4,000Gシリーズでは5,100MHzまでの超高クロックメモリをサポートする。

中央をメタルクリップで補強した片側ラッチのメモリスロット。CPUソケット側からDIMM_B1/B2/A1/A2の並びで、シルク印刷にある通り、2本のメモリを搭載する場合にはDIMM_B2/A2から使用する

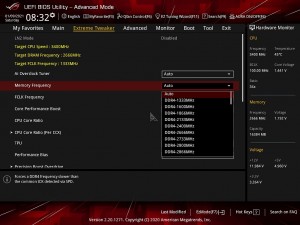

UEFI BIOSにはDDR4-1333～6,000MHzまでのメモリクロック設定が用意されていた

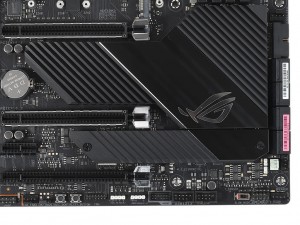

高冷却ヒートシンクを備えたデュアルM.2スロット

ストレージインターフェイスはPCI-Express4.0（x4）/SATA3.0（6Gbps）両対応のM.2 2280x1、M.2 22110x1に加え、SATA3.0（6Gbps）x8の充実した構成。さらにM.2スロットには、NVMe SSDのサーマルスロットリングを抑制するため、いずれも専用のヒートシンクを標準装備する。

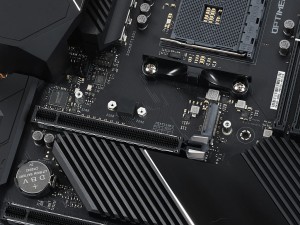

上段のM.2スロットはM.2 2242/2260/2280に対応

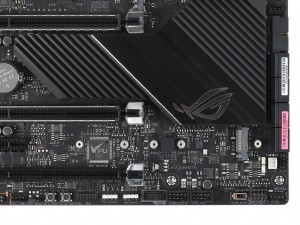

下段のM.2スロットはM.2 2242/2260/2280/22110に対応

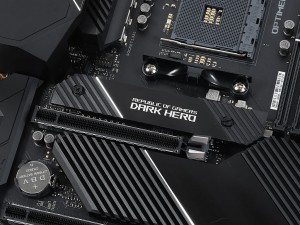

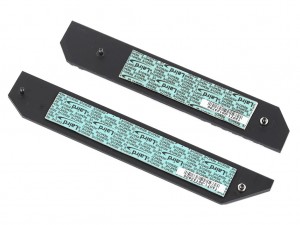

M.2ヒートシンクはいずれもネジ止め式で、接触面にはあらかじめサーマルパッドが貼り付けられている

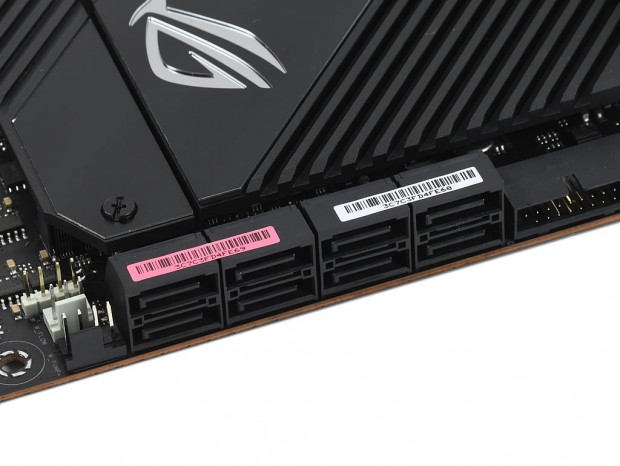

SATA3.0（6Gbps）は計8ポート。RAIDはRAID 0/1/10をサポートする

重量級VGAを安全に支える「SAFESLOT」

拡張スロットはPCI-Express4.0（x16形状）x2（x16、x8/x8）、PCI-Express4.0（x4/x16形状）x1、PCI-Express4.0（x1）x1の4本で、PCI-Express4.0（x16形状）スロットには、重量級のグラフィックスカードを安全に支えるため、メタル補強を施した「SAFESLOT」を採用する。またマルチグラフィックスは2-Way NVIDIA SLI/3-Way AMD CrossFire Xをサポートしており、クリエイティブな作業を行うワークステーション用PCのベースとしても力を発揮してくれるだろう。

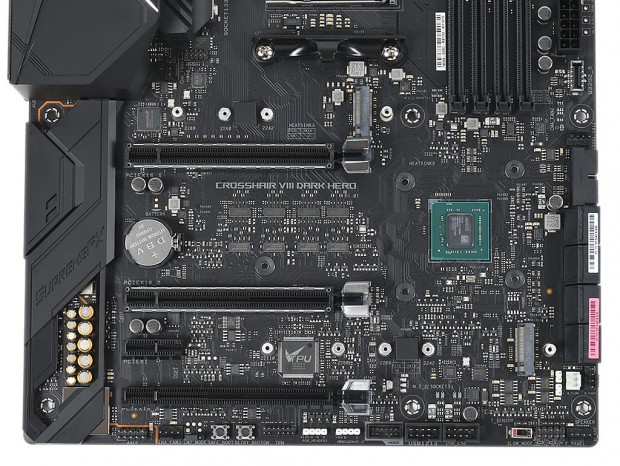

拡張スロットは計4本とやや少なめ。ただし、オンボード機能が非常に充実しているため、拡張性に不満が出ることはないだろう

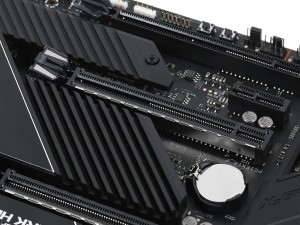

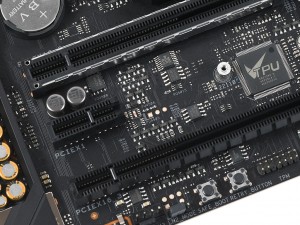

グラフィックスカードの搭載を前提にした上2本のPCI-Express4.0（x16形状）スロットは、メタル補強を施した「SAFESLOT」	PCI-Express4.0（x1）はエッジフリースロットを採用

ESS「ES9023P」と「S1220」を搭載した「SupremeFX7.1」
