「ROG Crosshair VIII Dark Hero」に実装されるオーディオ回路は、ESS製DAC「ES9023P」とライン入力接続でS/N比113dBを実現した7.1ch対応コーデック「S1220」を組み合わせた
「SupremeFX7.1」だ。デジタル回路からのノイズを防ぐため
「オーディオラインシールド」によって完全に独立した設計で、プラスチック製のカバーも実装。さらに音の歪みを抑えつつ音質を改善するTexas Instruments製オペアンプ
「RC 4580」や、ヘッドフォンのインピーダンスを検知する
「スイッチングMOSFET」、明瞭かつ自然なサウンドを生成する
「ニチコン製オーディオCAP」を搭載する。
|
| 7.1ch対応コーデック「S1220」を使用した高音質オーディオ回路「SupremeFX7.1」 |
|

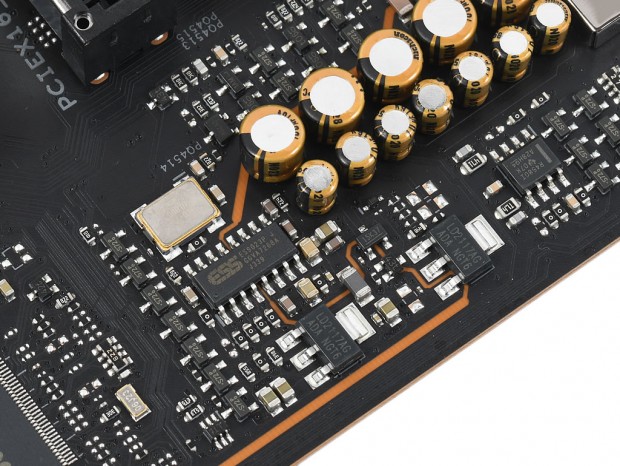

| 2種類の電解コンデンサはいずれも「ニチコン製オーディオCAP」で、ESS「ES9023P」も実装 |
|

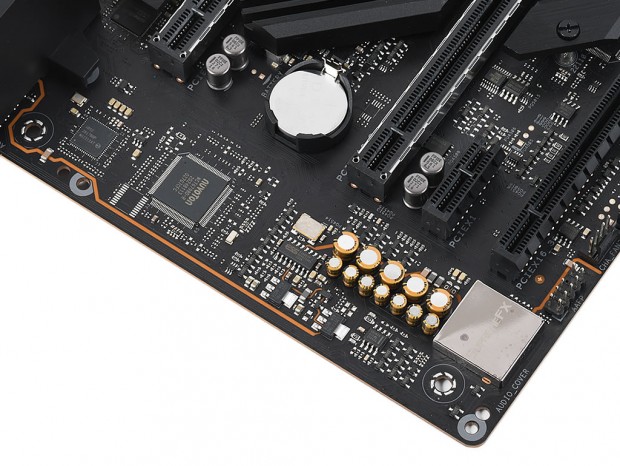

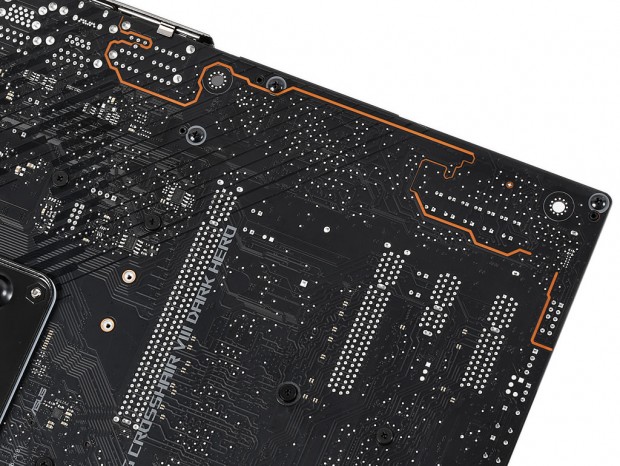

| オーディオ回路は「オーディオラインシールド」で、メイン基板から分離されている |
|

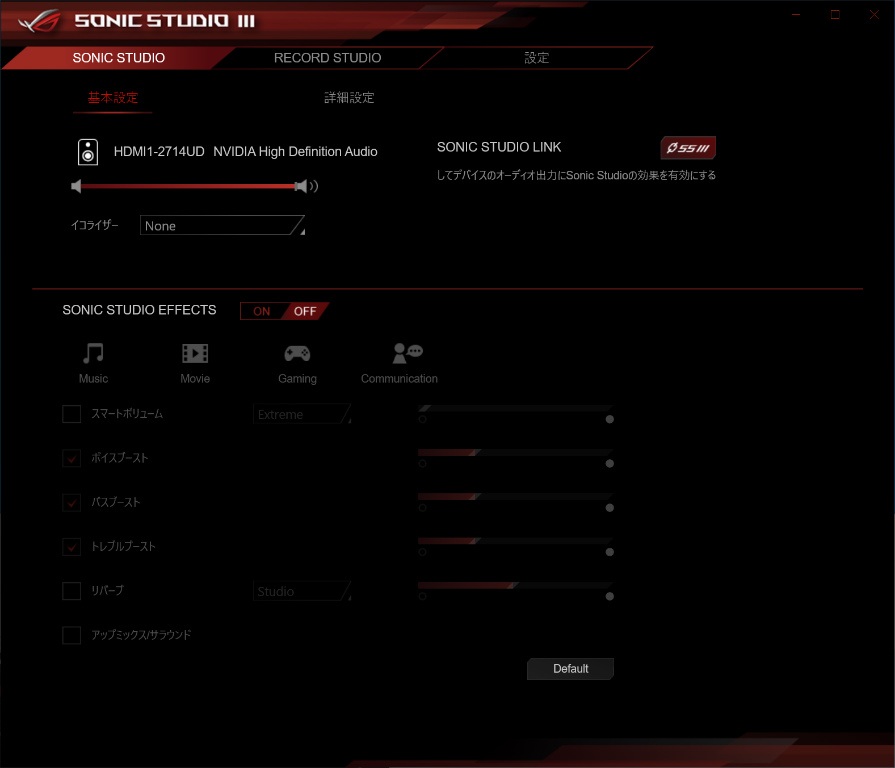

| 好みや使用するソフトウェアに合わせてオーディオ設定を変更できる「SONIC STUDIO」 |
|
|
|

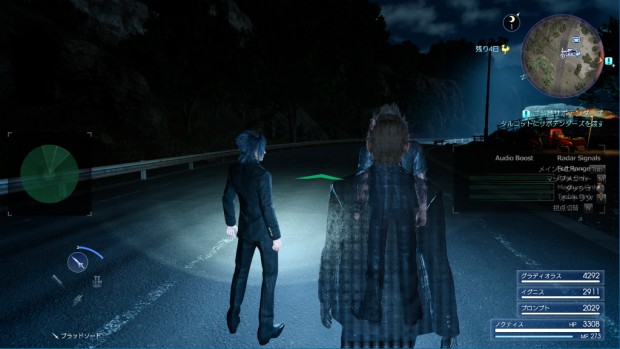

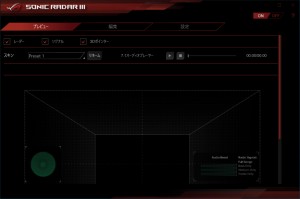

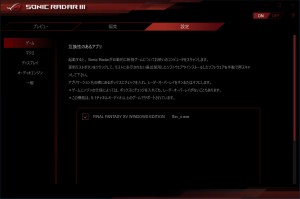

| 「SONIC RADAR III」を使えば、音の位置をゲーム内で視覚化することができる |
バックパネルインターフェイスはUSB3.2 Gen.2x8（Type-Ax7/Type-Cx1）、USB3.2 Gen.1x4、オーディオ端子x5、光オーディオ端子x1で、ネットワークはギガビットLANx1、2.5ギガビットLANx1、Wi-Fi 6無線LAN機能を搭載。またチューニングをする際に便利な「CMOSクリアボタン」や、CPUやメモリを使わずにBIOSアップデートができる「BIOS FlashBack」ボタン、紛失の心配がない「プリマウントI/Oシールド」などの独自機能を備える。
|

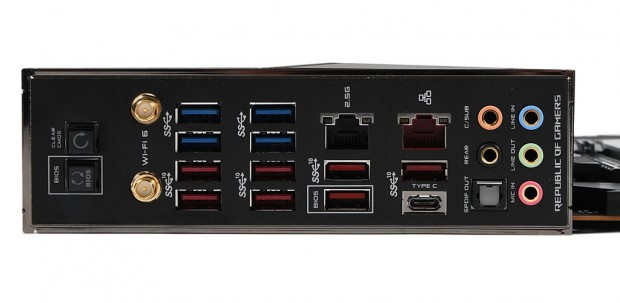

| 全12ポートのUSBや、2系統の有線LAN、Bluetoothにも対応するワイヤレス機能など充実したバックパネルインターフェイス。なお有線LANポートはいずれも「Anti-surge」仕様だ |
|
|

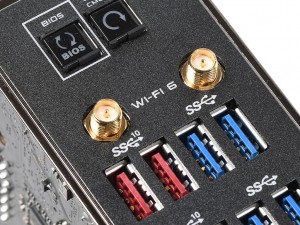

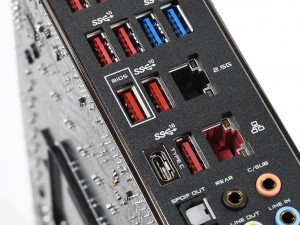

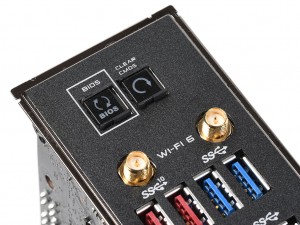

| 「BIOS FlashBack」ボタンを使えば、USBメモリと電源のみでBIOSのアップデートが可能 | 有線ネットワークはギガビットLANと2.5ギガビットLANを搭載。また「BIOS FlashBack」を利用する際には白枠のUSBポートを使用する |
|

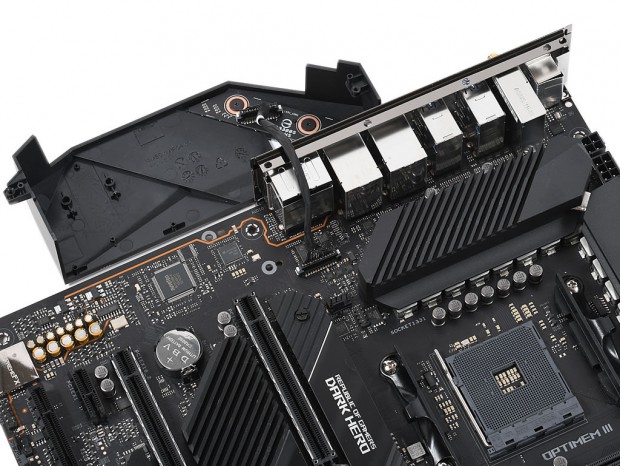

| バックパネルインターフェイスは「AURA Sync」によるイルミネーション機能を備えた専用カバーで保護されている |
|
|

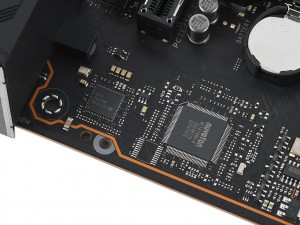

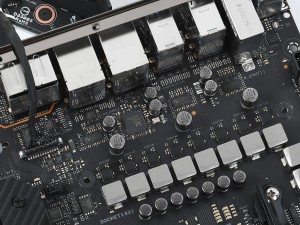

| 2.5ギガビットLANチップはRealtek「RTL8125-CG」（画像左）、ギガビットLANチップはIntel「I211-AT」（画像右） | |
|
|

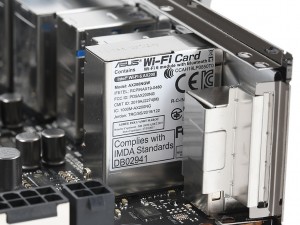

| ワイヤレスモジュールはWi-Fi 6+Bluetooth 5.1に対応するIntel Wi-Fi 6 AX200 | |
|

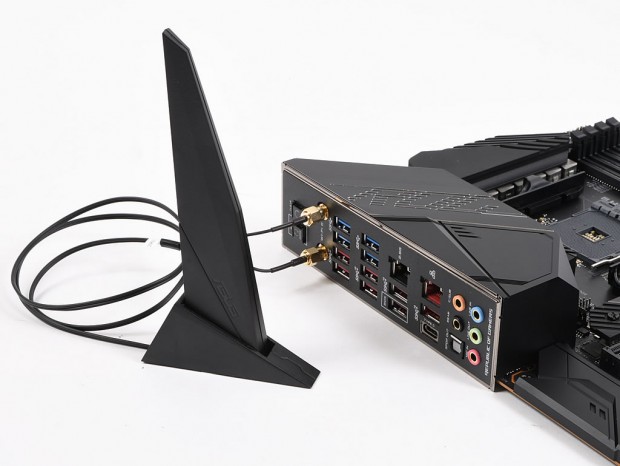

| 無線LANやBluetoothの電波強度を高める大型のエッジアンテナも付属 |
|
| 「GAMEFIRST VI」を使えばネットワーク状況の確認や帯域幅などの設定が可能 |
