| 「プリマウントI/Oシールド」を標準装備したリアインターフェイス。2.5ギガビットLANとWi-Fi 6の2系統のネットワークに加え、帯域幅20GbpのUSB3.2 Gen.2×2 Type-Cも搭載 |
|
| 電源回路のヒートシンクが「プリマウントI/Oシールド」までせり出し、インターフェイス部分は完全に保護されている |
|
|

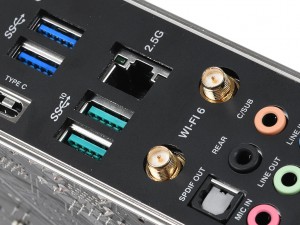

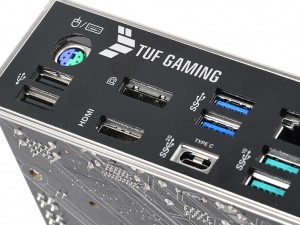

| 有線LAN、無線LANとも信頼性に定評のあるIntelチップを採用 | 最近は省略されることも多いPS/2ポートも搭載。またディスプレイ出力はHDMIとDisplayPortの2系統 |
|
| 製品には大型のワイヤレスアンテナも付属。Wi-Fi 6やBluetoothを使用する場合は、電波強度が大きく改善されるので必ず接続しておこう |
|
|

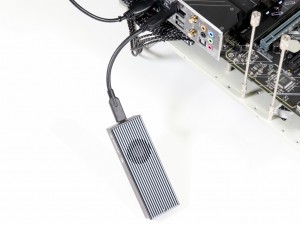

| USB3.2 Gen.2x2対応のSSDケースを使えば、2,000MB/secを超える高速な外部ストレージを使用できる | |
|
|

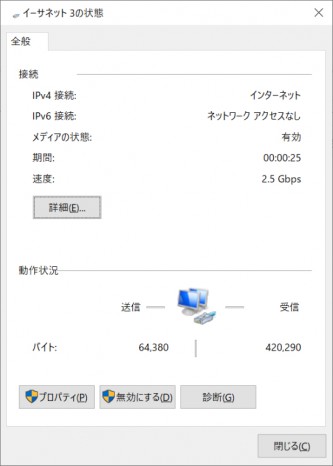

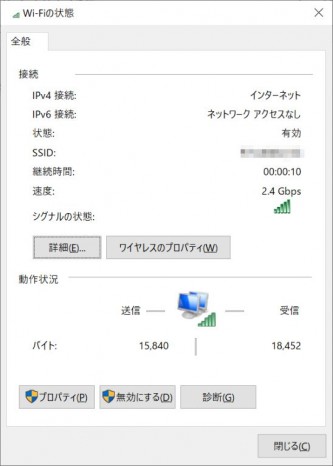

| 2.5ギガビットLANなら既存のケーブルが流用可能。ハブのみ交換することで、転送速度を実質3倍近く高めることができる | 現時点でWi-Fi 6Eは国内で使用できないため、Wi-Fi 6対応の無線LANカードでも全く問題ない |
|
|

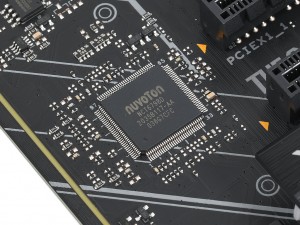

| 2.5ギガビットLANチップIntel「I225-V」（スペックコード：SLNMH） | Super I/OコントローラNuvoTon「NCT6798D」 |
|
|

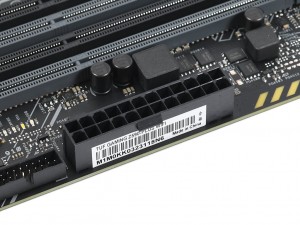

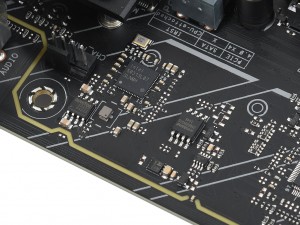

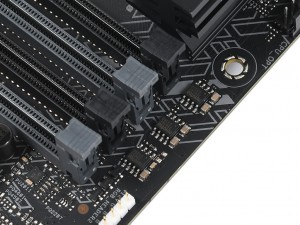

| ファンドライバNuvoton「3961AF」と「3949S」 | 24pinメイン電源コネクタ |
|
|

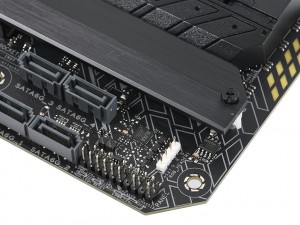

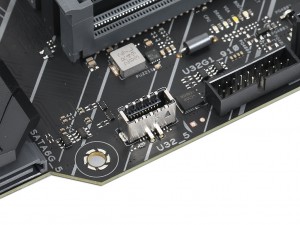

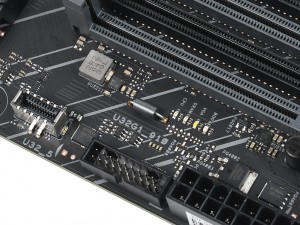

| フロントパネル用のUSB3.2 Gen.2 Type-Cコネクタ | フロントパネル用のUSB3.2 Gen.1ピンヘッダ |
|
|

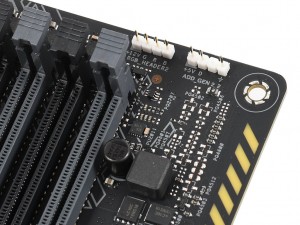

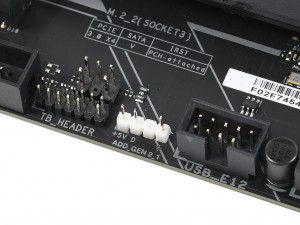

| LEDピンヘッダは5V/3pinx2、12V/4pinx2を備える |
|

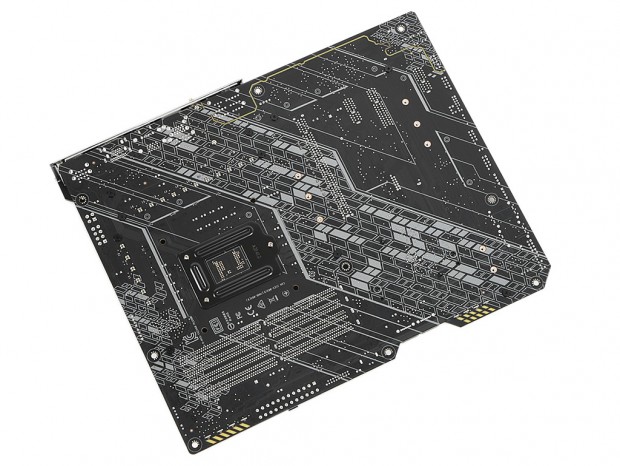

| 斜めのTUFパターンがデザインされた基板裏面。なおPCBには放熱性に優れる2オンス銅層を備えた「6層PCB」を採用 |
|
|

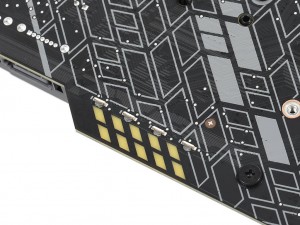

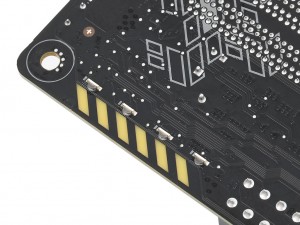

| 基板裏面には右上に4灯、右下に4灯の計8灯のアドレサブルRGB LEDを搭載 | |
