| メモリスロットはCPUソケット側からDDR4_A1/A2/B1/B2の並び。2枚で運用する場合はシルク印刷にある通り、DDR4_A2/B2から使用する |
|

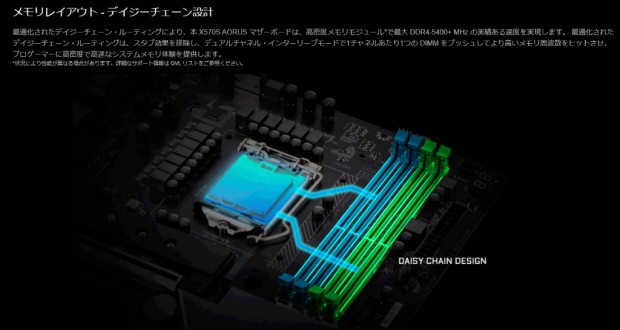

| デイジーチェーン設計を採用することで、「X570 AORUS ELITE」から対応メモリクロックは1GHz以上も引き上げられている |
|

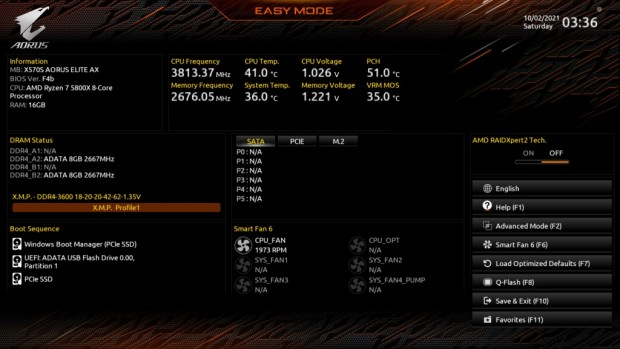

| XMPプロファイルの読み込みは「Easy Mode」からも行うことができる |
|
|

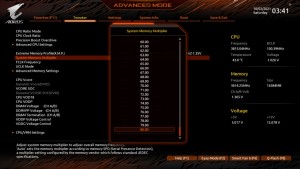

| より詳細な設定ができる「Advanced Mode」には13.33倍から80倍までのメモリ設定が用意されていた | |
|

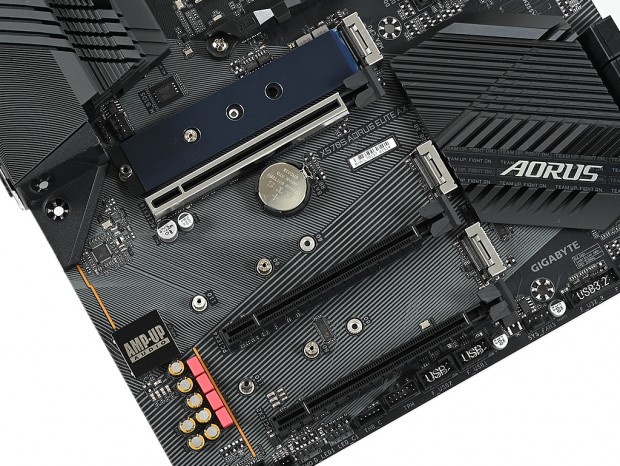

| 3基のM.2スロットはいずれもPCI-Express4.0（x4）に対応。フォームファクタはM.2 2260/2280/22110をサポートする |
|

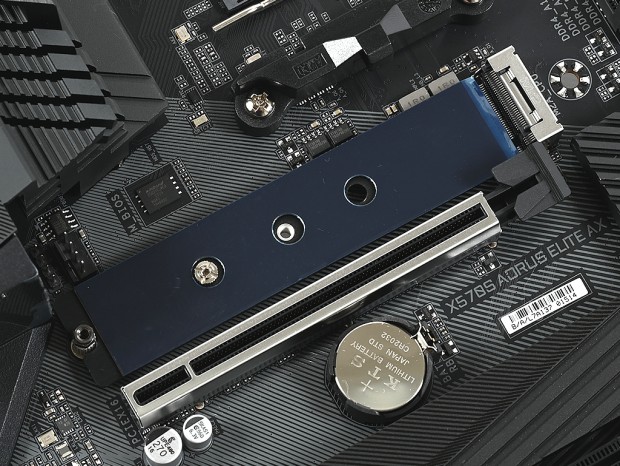

| CPU接続の上段M.2スロットには、裏面を冷却するためのサーマルパッドとメタルプレートも実装 |
|
|

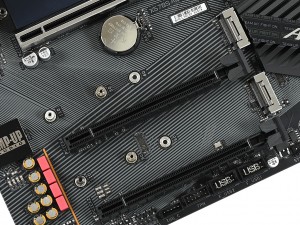

| チップセット接続の中段と下段のM.2スロットは、裏面を冷却するサーマルパッドとメタルプレートは省略 | |
|
|

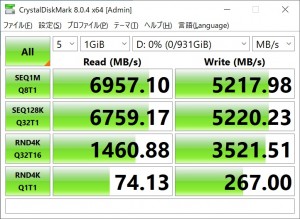

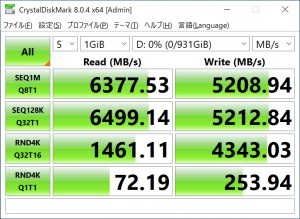

| 上段（画像左）と中段（画像右）のスロットを比較すると前者の方がわずかに高速。特別な理由がない限りは上段スロットから使うようにしよう | |
|

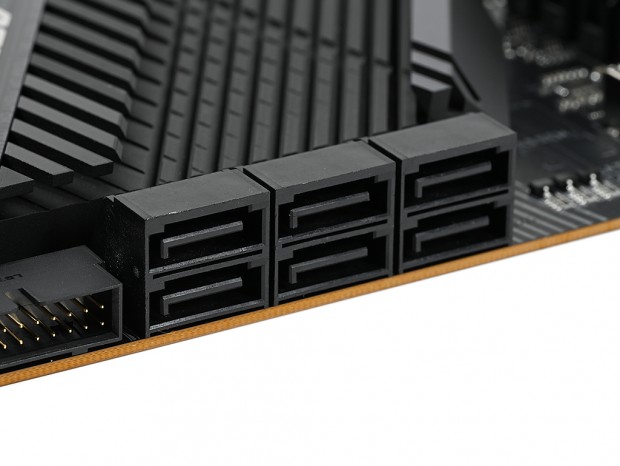

| SATAポートはSATA3.0（6Gbps）x6。なおRAIDは0/1/10をサポートする |
