ファン/LEDコネクタをチェック

続いて、PCを構築する際の利便性に直結するファンコネクタとLEDコネクタの位置をチェックしていこう。

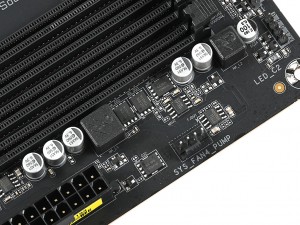

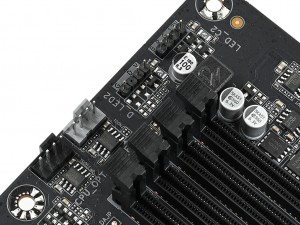

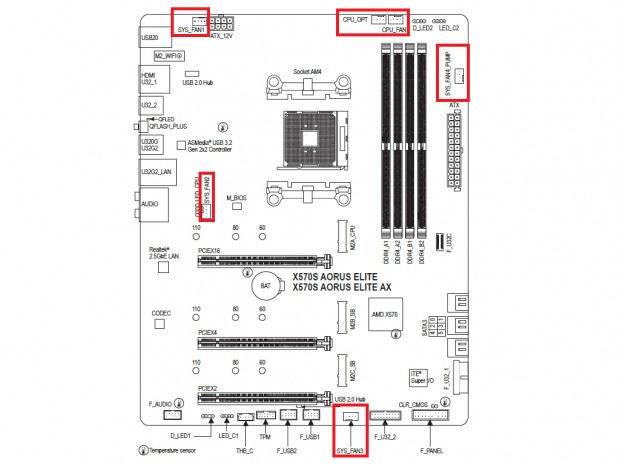

計6基の4pinファンコネクタを搭載する「X570S AORUS ELITE AX」。CPUクーラー用の4pinヘッダ「CPU_FAN」はグレーに色分けされている

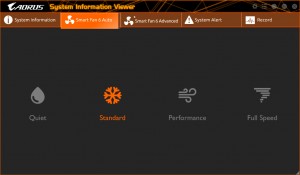

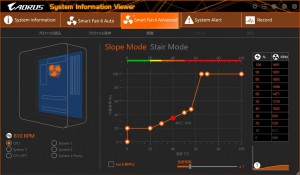

「Smart Fan 6」では、4種類のプリセットを備えた「Smart Fan 6 Auto」に加え、ファンコネクタ1つずつを細かく調整する「Smart Fan 6 Advanced」機能も搭載

ファンコネクタはCPUクーラー向けの「CPU_FAN」x1、CPUクーラーのセカンドファン向け「CPU_OPT」x1、ケースファン向け「SYS_FAN」x3、水冷ポンプユニット向け「SYS_FAN4_PUMP」x1の計6基。いずれも最大出力は24W/2Aまで対応し、制御方法は「PWM」「DC」の切り替えが可能。さらにCPUクーラーやPCケースファンを最短の配線で接続することができるよう、コネクタの位置も最適化されている。

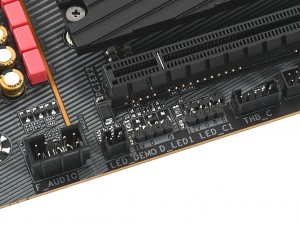

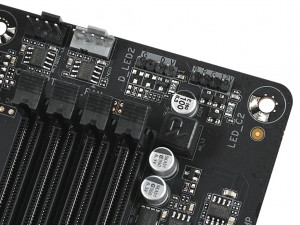

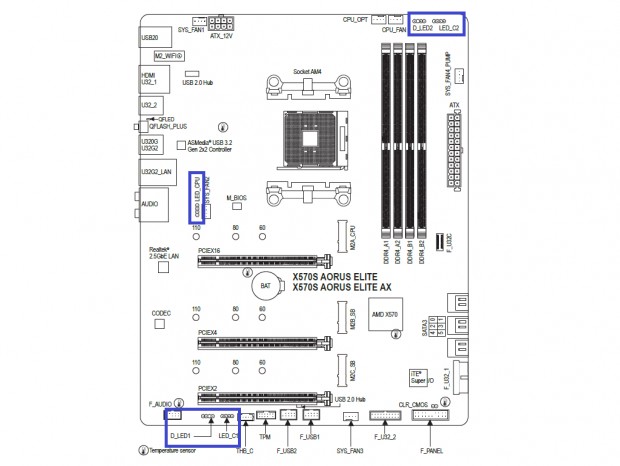

LEDコネクタは、多くのマザーボードで一般的な基板右上と左下に加え、CPUクーラー用の12V/4pinコネクタも搭載

LEDのコネクタは、最も一般的な基板右上と基板左下にそれぞれ5V/3pinと12V/4pinを搭載。さらに「Wraith Prism」のようなRGB LEDイルミネーションを搭載するCPUクーラーのために、CPUソケット左下にも12V/4pinが用意されている。

基板上のチップやコネクタをチェック

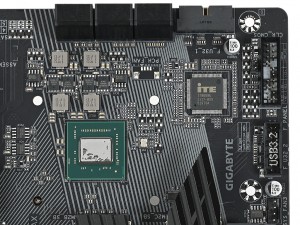

画像セッションの最後は、「X570S AORUS ELITE AX」に実装されているチップやコントローラをまとめてチェックしていこう。

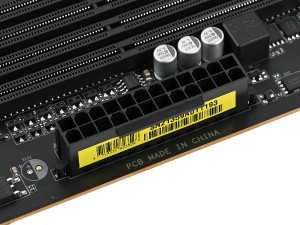

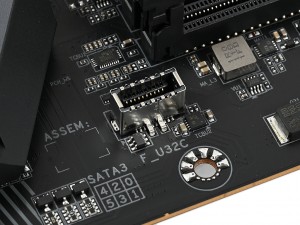

メインの電源コネクタはATX 24pin	フロント用のUSB3.2 Gen.2 Type-Cピンヘッダ

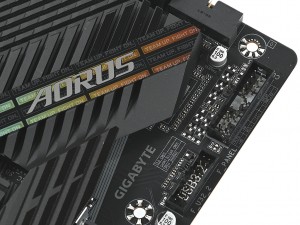

フロントピンヘッダは付属の「Gコネクタ」を使うと簡単に接続できる	I/OコントローラITE「IT8689E」

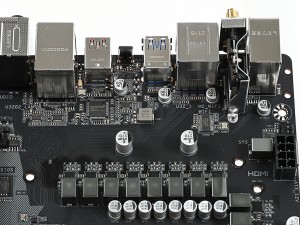

USB3.2 Gen.2x2 Type-CコントローラASMedia「ASM3142」

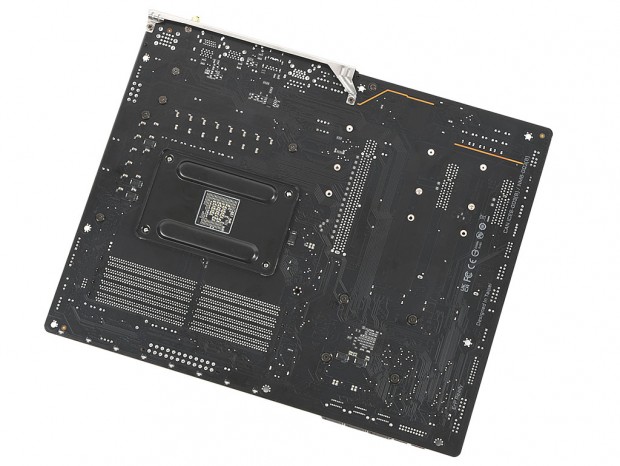

基板裏の側面には、「X570S AORUS ELITE AX」で唯一のオンボードLEDが8個実装されている
