最大5,000MHz対応のDDR4メモリスロット

DDR4対応のIntel Z690マザーボードである「Z690 Steel Legend WiFi 6E」には、最大5,000MHz動作をサポートするDDR4×4のメモリスロットが搭載されている。スロットのピンは安定した信号が伝送できる「15μゴールドコンタクト」仕様になっており、メモリ容量は最大128GBまで増設が可能だ。

デュアルチャネルに対応するDDR4×4のメモリスロットを実装。プロファイルはIntel XMP 2.0をサポートしている

「インタラクティブUEFI」には最大9,866MHzまでの設定が用意されていた

PCIe4.0対応の「Hyper M.2」2基には専用ヒートシンクを標準装備

ストレージはPCI-Express4.0（x4）接続の「Hyper M.2」×2、PCI-Express3.0（x4）接続の「Ultra M.2」×1構成で、合計3スロットのM.2スロットを搭載している。上下に搭載された「Hyper M.2」には、アルミ製ヒートシンク「フルカバーM.2 ヒートシンク」を標準装備。NVMe SSDコントローラの発熱問題はしっかり対策されている。 ちなみにヒートシンクには、今回から新たに落下防止設計のネジを採用。固定用ネジを紛失する心配は無用だ。

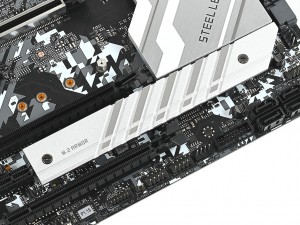

最上段にはPCI-Express4.0（x4）に対応する「Hyper M.2」（「M2_1」）を搭載。ヒートシンクも標準装備している

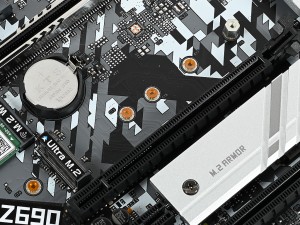

「M2_1」はM.2 2260/2280フォームファクタに対応している	中段の「Ultra M.2」（「M2_2」）はM.2 2230/2242/2260/2280仕様のスロット。PCI-Express3.0（x4）またはSATA3.0に対応している

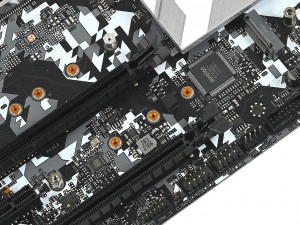

下段の「M2_3」はPCI-Express4.0（x4）対応の「Hyper M.2」で、フォームファクタはM.2 2242/2260/2280/22110をサポートしている

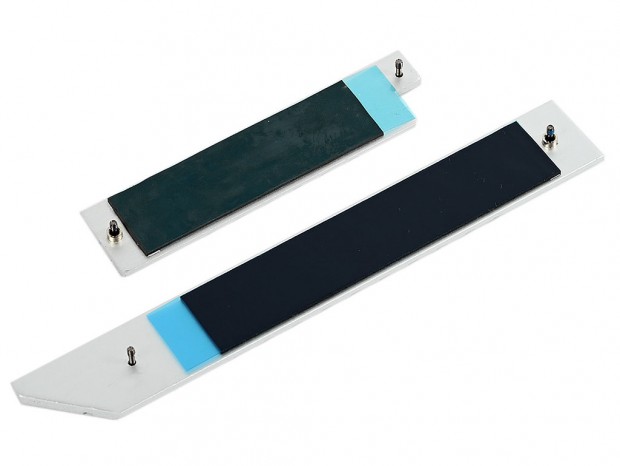

「Hyper M.2」に搭載された「フルカバーM.2 ヒートシンク」。両端のネジはヒートシンクから脱落しない形状になった

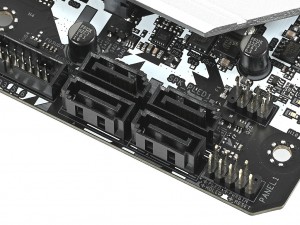

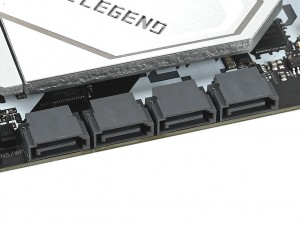

SATA3.0（6Gbps）ポートも合計8基を搭載。ストレージインターフェイスに不満を感じることはないはずだ

表面実装技術が採用された装甲仕様のPCI-Express5.0スロット

拡張スロットは合計5基で、最新のPCI-Express5.0に対応する（x16）スロットも1基備える。PCI-Express5.0（x16）スロットは実装方法に「表面実装技術（SMT）」を採用。シンプルなルーティングにより、特に高速パフォーマンス時の安定性が向上する。 そのほか、PCI-Express4.0（x4/x16形状）x1、PCI-Express3.0（x4/x16形状）x1、PCI-Express3.0（x1）x2を搭載。重量級カードを支える装甲仕様の「強化スチールスロット」がPCI-Express5.0（x16）スロットに限定されているあたりは、ポイントを絞った機能を特徴とする「Steel Legend」シリーズらしい特徴と言える。

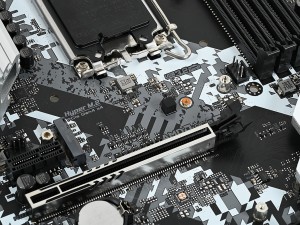

合計5基の拡張スロットを搭載。上から2段目がPCI-Express5.0（x16）スロットだ。より高度かつ難易度の高い表面実装で取り付けられている

PCI-Express5.0（x16）スロットはグラフィックスカード用を想定しており、カードの重量からスロットを保護する「強化スチールスロット」が採用されている
