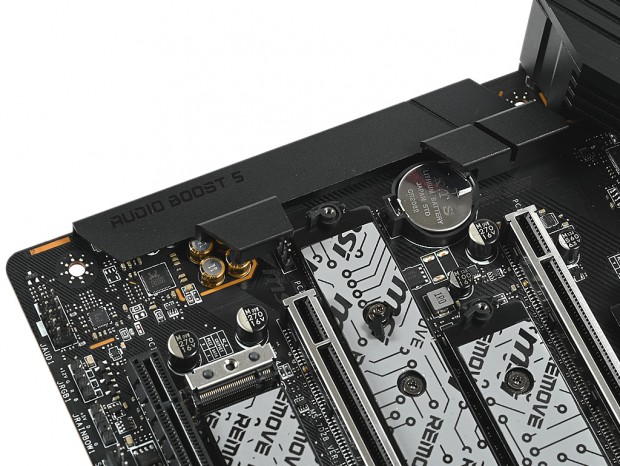

徹底的にノイズを抑えた高音質オーディオ回路「Audio Boost 5」

専用のオーディオカバーを搭載した高音質オーディオ回路「Audio Boost 5」。徹底したノイズ対策により、クリアかつ没入感のあるサウンドでゲームを楽しむことができる

ゲーミングPCで重要なオーディオ回路は、デジタルノイズの混入を防ぐためメイン基板から独立した「Isolated Audio Design」の「Audio Boost 5」だ。コントローラは32bit/384kHz対応のRealtek「ALC4080」で、「日本ケミコン製オーディオグレードコンデンサ」や最大インピーダンス600Ωのヘッドホンアンプを搭載する。さらに左右のオーディオチャンネルの基板層を分離した「Separated Audio Layers For Clean Left & Right Channels」や、EMIノイズを抑えるオーディオカバーなど徹底したノイズ対策を施すことで、クリアなサウンドでゲームを楽しむことができる。

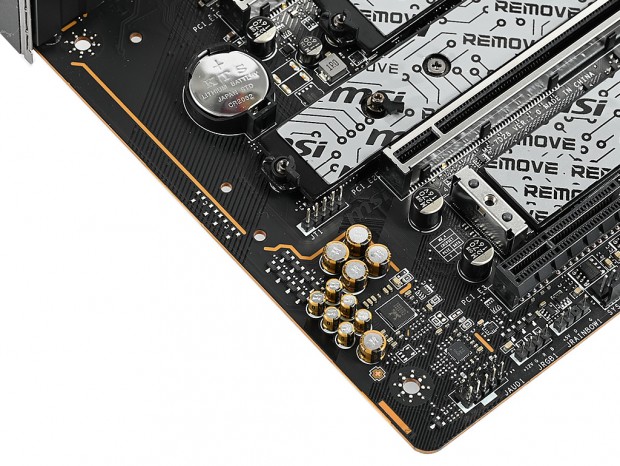

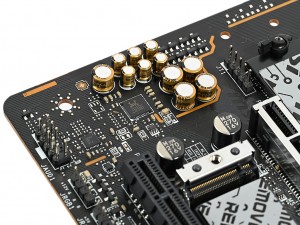

メイン基板から独立した「Isolated Audio Design」を採用

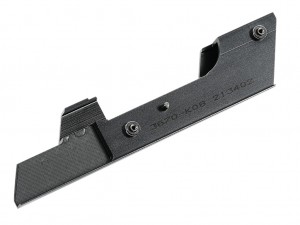

コントローラにはRealtekの最新IC「ALC4080」を搭載	オーディオカバーは2本のネジで基板に取り付けられていた

Intelチップによるデュアル2.5G LANとWi-Fi 6Eを搭載

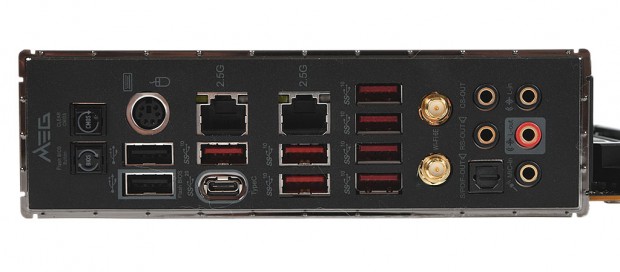

ハイエンドモデルらしく高速なインターフェイスが充実。最上位モデルと比べても不足しているのはThunderboltぐらいだ

リアインターフェイスは、Intelチップによるデュアル2.5ギガビットLANや、Wi-Fi 6E無線LAN、帯域幅20GbpsのUSB3.2 Gen.2x2 Type-Cなど、ハイエンドマザーボードらしく高速インターフェイスが充実している。またマザーボード、電源ユニット、USBメモリだけでBIOSをアップデートできる「Flash BIOS Button」や、チューニング時に便利な「CLEAR CMOS Button」を備えるのも特徴だ。なおIntel Z690チップセットのマザーボードとしては珍しくディスプレイ出力は非搭載のため、必ずグラフィックスカードを用意する必要がある。

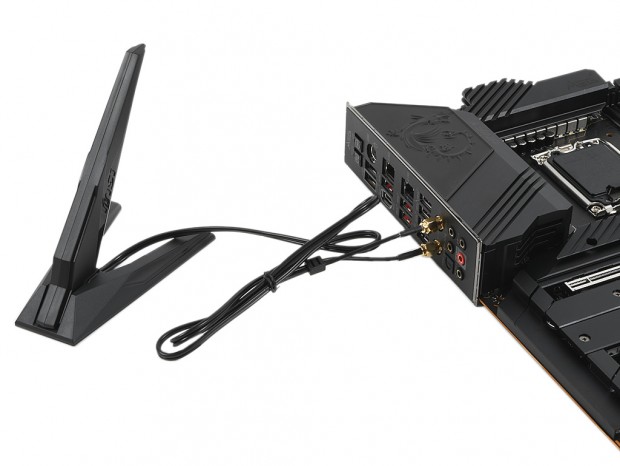

製品にはブレード型の大型ワイヤレスアンテナが付属。無線LANやBluetooth機能を使う場合は忘れずに接続しておこう

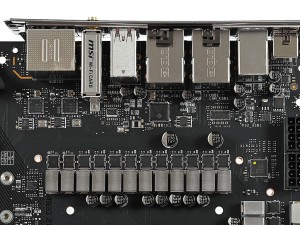

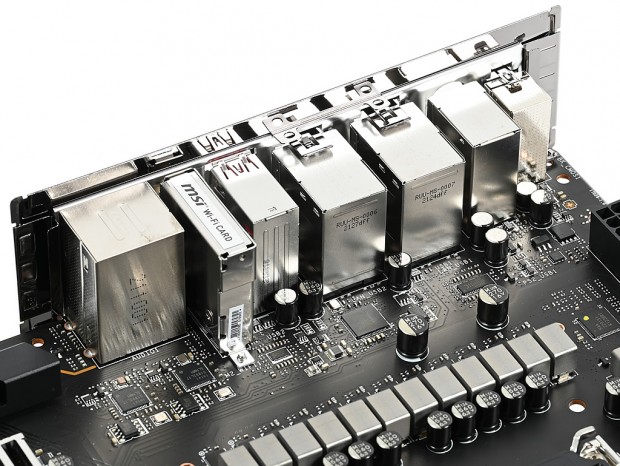

I/Oカバー一体型のヒートシンクを取り外したところ。紛失の心配がない「Pre-installed IO shield」を採用する

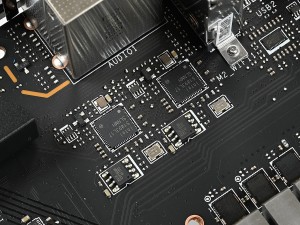

有線LANコントローラはいずれもスペックコードSLNMHのIntel「I225-V」

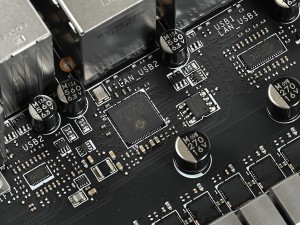

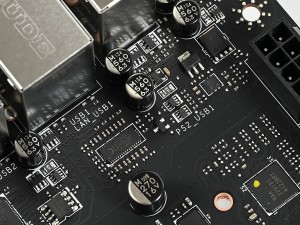

USB3.1 Gen.2ハブコントローラGenesys Logic「GL3590」	USB3.2 Gen2x2リドライバDiodes「PI3EQX2004」

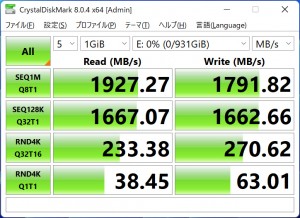

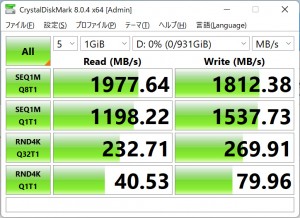

フロント（画像左）とリア（画像右）のUSB3.2 Gen.2x2 Type-Cポートに対応SSDを接続したところ。いずれもほぼ既定値通りの最高2,000MB/secに近い転送速度を発揮した

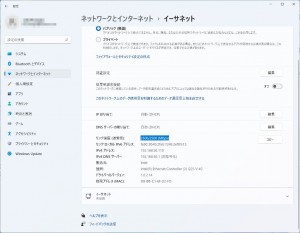

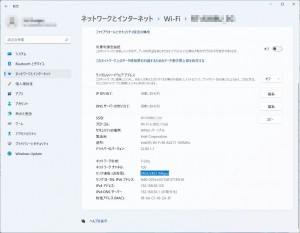

Intel I225-Vによる有線LANの最高転送速度は理論値で2,500Mbps	Wi-Fi 6E対応の無線LANも最大転送速度は理論値で2,402Mbps

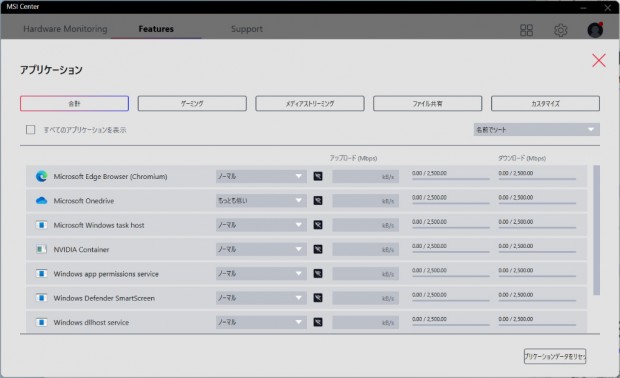

「MSI Center」の「LAN Manager」を使えば、アプリケーションやゲームごとに帯域幅の優先度を設定できる

ファン/LEDコネクタのレイアウトをチェック
