「Konaotoshi-343119」が採用する「MasterCase SL600M BLACK EDITION」のギミックだが、フロントトップのUSBインターフェイスが発光するのもトピックだ。インターフェイス部には近接センサーを備え、USBポートを使おうとすると自動で端子部がホワイトに発光。USBポートの視認性は抜群だ。また、フロントインターフェイス部には、スライドスイッチ式のファンコントローラーも搭載する。 USBポートは、USB3.0×2、USB2.0×2、USB3.1 Type-C×1と充実している。ヘッドセットやゲームパッド、USBメモリなど、USBデバイスの接続に困ることはないと言える。
|
| フロントトップ装備のインターフェイス。USBポートが豊富だ |
|
|

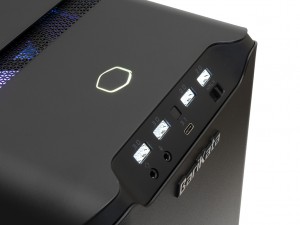

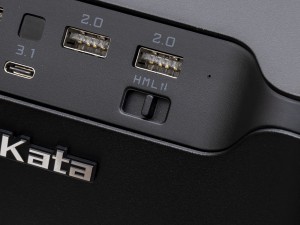

| USBポート部が自動的に発光するギミックを搭載。暗がりでの視認性を高めている | スライドスイッチ式のファンコントローラーを装備している |
|
|

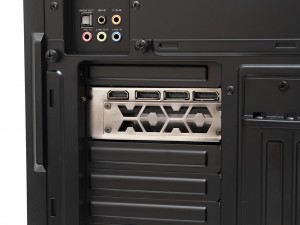

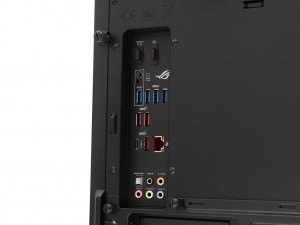

| リアインターフェースも充実。USBポートに困ることはない | グラフィックスカードの出力端子は4系統で、HDMI×1、DisplayPort×3で構成されている |
続いては「Konaotoshi-343119」のサイドパネルなどを取り外して、その内部構造や搭載パーツを確認していこう。トップのメッシュカバーやフロントパネルはシャーシ内側からツメで固定されているので、ツメを解除することで簡単に取り外せる。
|
|

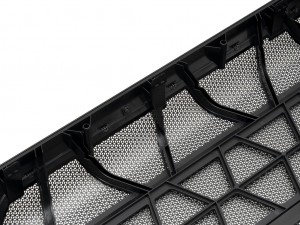

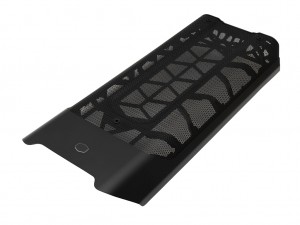

| 爪で固定されたトップのメッシュカバーは取り外し可能 | |
|

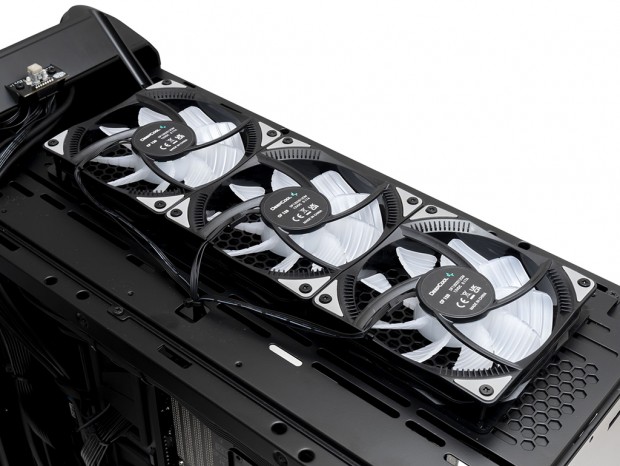

| トップ装備のラジエターに取り付けられている3基の120mmファンを確認できる |
|
|

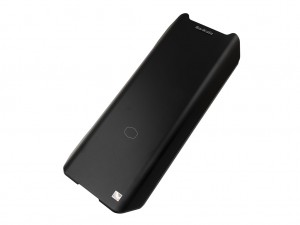

| フロントパネルもシャーシとツメで固定されており、内側から解除することで取り外せる | |

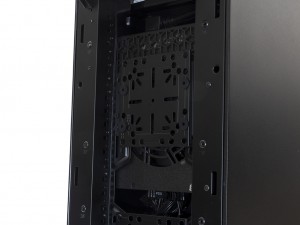

| フロントパネルを外したシャーシ部には2.5/3.5インチストレージベイを装備する |
|

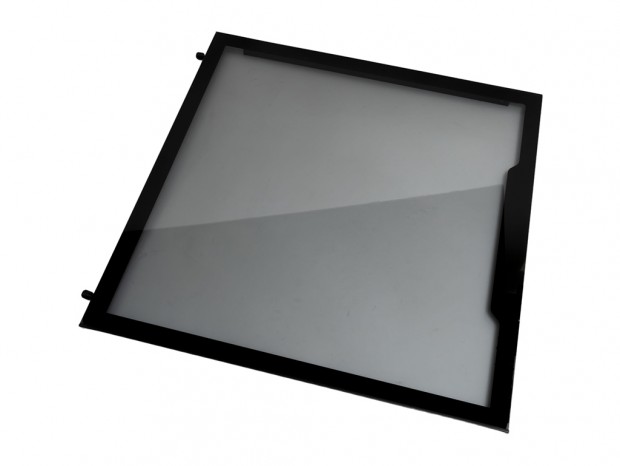

| 左サイドパネルには強化ガラスを採用する |
|
|

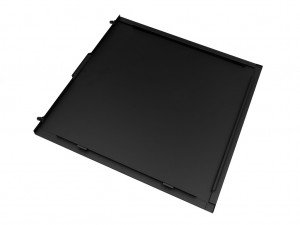

| 右サイドパネル。パネル裏面には防音材などは貼り付けられていなかった | |
大型VGAクーラーを備えたグラフィックスカードや、オールインワン水冷ユニットのウォーターブロックも目を引くが、各種ケーブルの取り回しにも注目したいところだ。
|
|

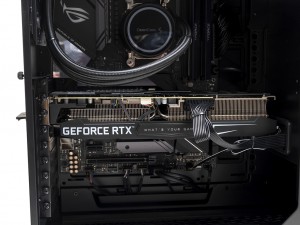

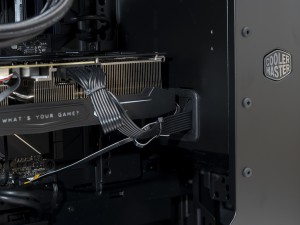

| ケーブルの露出は最小限 | 比較的目立つグラフィックスカードのPCIe補助電源ケーブルも、フロントカバーで隠れるようになっている |
|

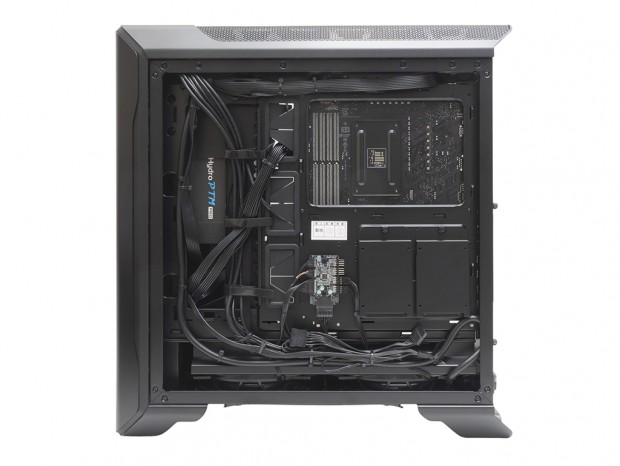

| BTO PCの組み立て品質を推し量れる裏面スペースのケーブル取り回し |
|
|

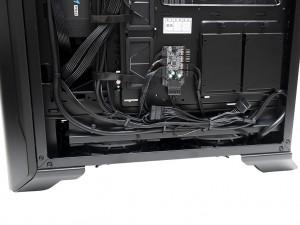

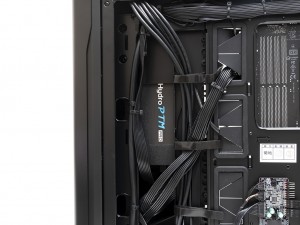

| 各種ケーブルは奇麗にまとめられている | |
|
|

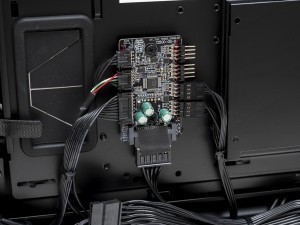

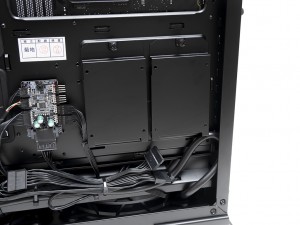

| ファンコントローラーを含め、フロントインターフェイスの制御基板。ファンはボトムの2基のほか、さらに2基接続して制御可能 | 裏面スペースには、2基の2.5インチストレージベイも備える |
|
|

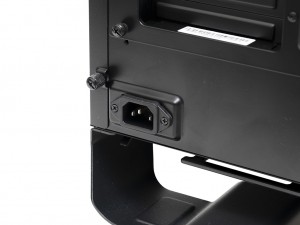

| 電源ユニットはフロントに装備されているが、電源コネクタは従来と同じく、背面ボトムに実装 | |
