| 底面のネジを4箇所取り外すだけと、分解は容易だ。内部にはどのように各種パーツが組み込まれているだろうか |
続いては「Mini PC PN51-S1」の筐体を開封し、その内部を覗いてみよう。ベアボーンキットと同じ筐体を採用しているだけに、完成品PCながら内部へのアクセスは容易。必要に応じてユーザーが内部パーツの換装や増設を行うことも十分に可能だ。ただしその場合は製品保証がなくなってしまう点を覚えておこう。 なお内部構造に目を向けると、メモリスロットはDDR4-3,200MHz対応のSO-DIMM×2を実装。製品には8GBモジュールが組み込まれているが、規格上は最大64GB（32GB×2）に対応している。ストレージは専用ヒートシンクを備えたPCI Express 3.0(x4)対応のNVMe SSD（Ryzen 5 5500Uモデルは256GB）を搭載。M.2ヒートシンクのすぐ上部にはSATAポート、底面カバーに2.5インチベイを備えており、2.5インチHDD/SSDを増設することができる。
|

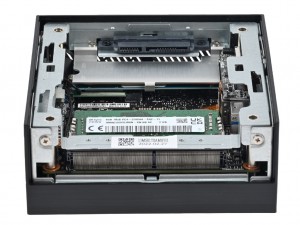

| 底面カバーを取り外した状態。メモリやストレージに手軽にアクセスできることが分かる |
|
| ノートPC向けのSO-DIMMを組み込むことができるDDR4-3,200MHz対応のメモリスロット。製品には8GBモジュールが搭載されていた |
| メモリスロットに向かい合って搭載されていた、2.5インチドライブ用のSATAポートとその直下のM.2スロット |
|
|

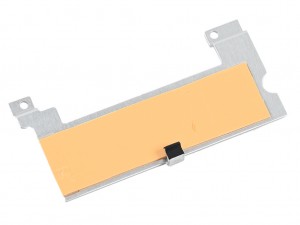

| M.2スロットには、サーマルパッドを貼り付けた薄型の専用ヒートシンクが取り付けられている | 製品には、PCI Express 3.0(x4)に対応するWestern Digital「PC SN530 NVMe SSD」シリーズの256GBモデルが組み込まれていた |
|
|

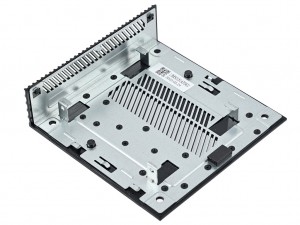

| 底面カバーは2.5インチHDD/SSD用のドライブベイを兼ねており、カバーを閉じるとマウントされたドライブがSATAポートに接続される構造になっている | |
|
|

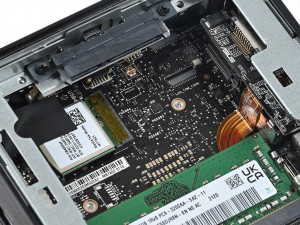

| Wi-Fi 6+Bluetooth 5.2に対応するIntel製のWi-Fiモジュール。ちょうどM.2 SSDの直下にモジュールが取り付けられていた | |
