50A Dr.MOSによる13フェーズの電源回路を搭載

ここからは画像を使い「Z690 PRO RS」の詳細をチェックしていこう。電源回路は「50A Dr.MOS」と「プレミアムパワーチョーク」による13フェーズの充実した構成。さらに基板には放熱性に優れる「2オンス銅層」を備えた6層基板を採用しており、ブースト機能によって大幅に消費電力が増加する第12世代Intel Coreプロセッサの安定動作を可能にしている。

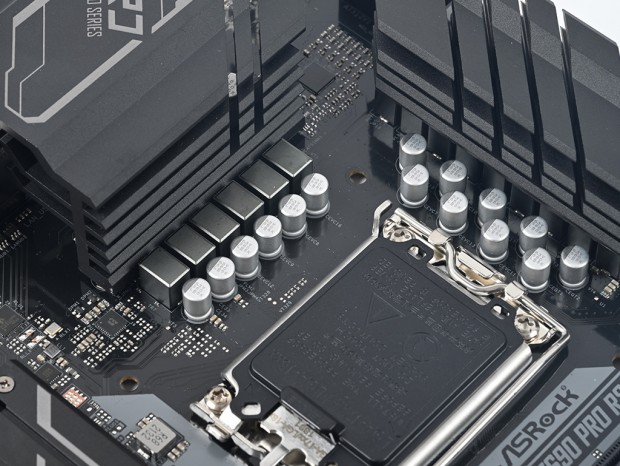

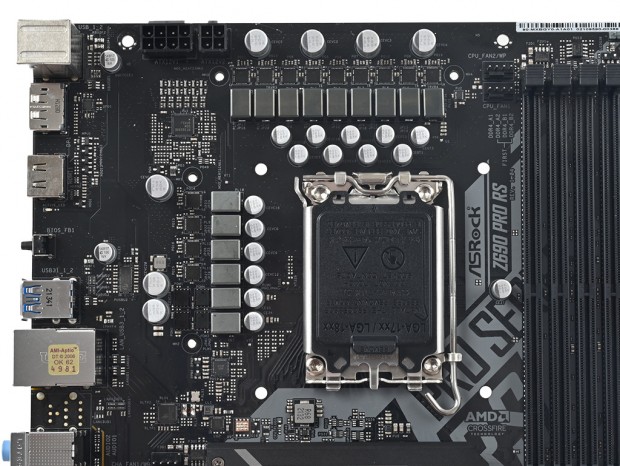

Intel Z690チップセットマザーボードの中ではエントリークラスに位置づけられる製品だが、電源回路は13フェーズの充実した構成。MOSFETやチョークコイル、コンデンサも整然と配置され美しい仕上がりだ

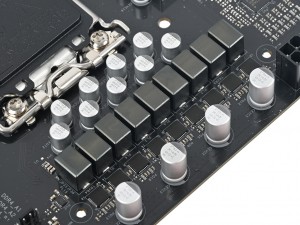

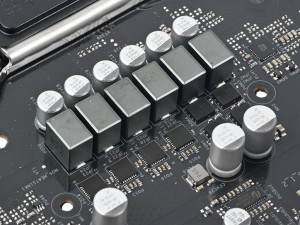

CPU向けの13フェーズ回路にはすべて電力効率に優れる「50A Dr.MOS」を採用する

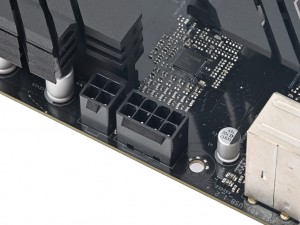

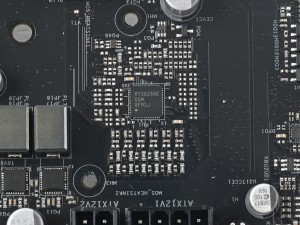

PWMコントローラはRichtek「RT3628AE」	補助電源コネクタは8+4pinの2系統を搭載

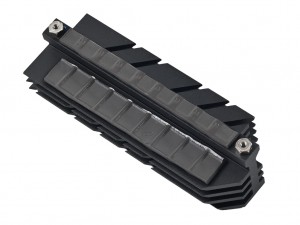

電源回路のヒートシンクは、いずれも2本のネジで基板に固定。またCPUソケット上部のヒートシンクはチョークコイル接触部にもサーマルパッドが貼り付けられていた

LGA1700向け最上位チップセットIntel Z690

「Z690 Pro RS」に実装されているチップセットは、LGA1700プラットフォーム向け最上位のIntel Z690だ。CPUとの接続には帯域幅の広いDMI4.0x8を採用し、CPUとチップセット間のボトルネックを解消。またCPUの倍率変更に対応しており、倍率ロックフリーの「K」シリーズを組み合わせることで、CPUのオーバークロックにも対応する。

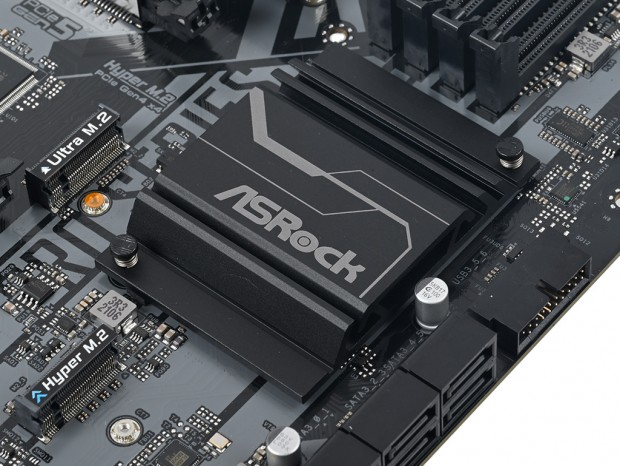

チップセットには、実測72×52×9mmの薄型アルミニウムヒートシンクが2本のプッシュピンで固定されていた

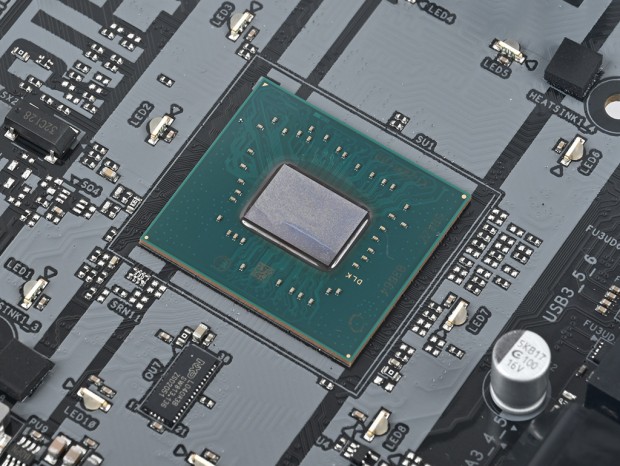

LGA1700プラットフォーム向けでは現行最上位のIntel Z690チップセット。Intelの新CPUへの対応も謳われている

最高5,300MHzで動作するDDR4メモリスロット

メモリスロットはデュアルチャネル対応のDDR4×4本を搭載し、最高5,300MHzまでの高クロックメモリに対応する。また容量も最大128GBまで増設できるため、メモリスピードや容量に不満が出ることはないだろう。

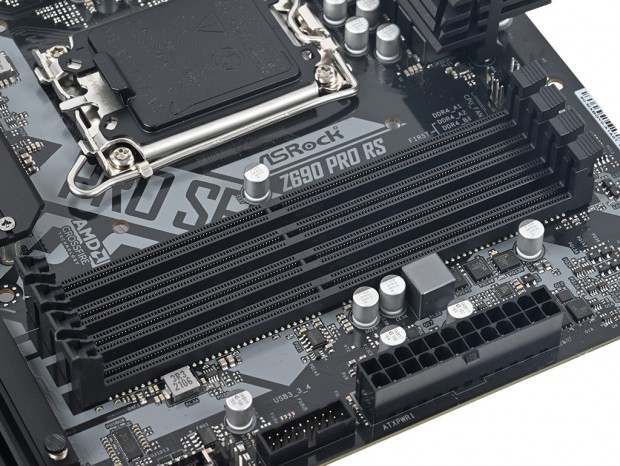

デュアルチャネル対応のDDR4×4本のメモリスロット。CPUソケット側からDDR4_A1/A2/B1/B2の並び。なお2本で運用する場合にはDDR4_A2/B2から使用する

計3基のNVMe M.2 SSDを搭載可能
