各種負荷テストによるDeepCool「AN600」冷却性能検証

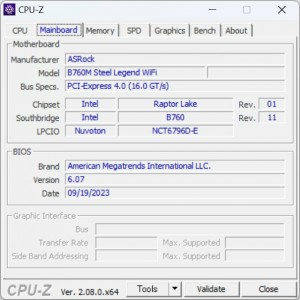

ここからは「AN600」を実際にPCに組み込みその冷却性能をチェックしていこう。CPUはProcessor Base Powerが65WのCore i7-13700、マザーボードはIntel B760チップセットを採用するASRock「B760M Steel Legend WiFi」で、Power Limitの設定は標準設定（PL1=65W/PL2=219W）の他、手動でPL1/PL2=125WとPL1/PL2＝180Wに設定した場合でもテストを行った。またストレステストは「OCCT 12.1.7：CPU：データセット大」と「CINEBENCH R23：Minimum Test Duration：30 minutes」の2種類を用意し、CPU温度はCPU Packageの数値を、騒音値はデータログ機能を備えた騒音計アズワン「TM-103」をCPUクーラーから30cmの距離に設置して計測をしている。

各種ベンチマークの詳細およびレギュレーションについては

「エルミタ的ベンチマークレギュレーション」

を参照のこと

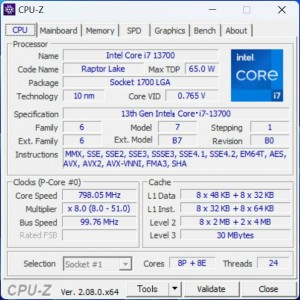

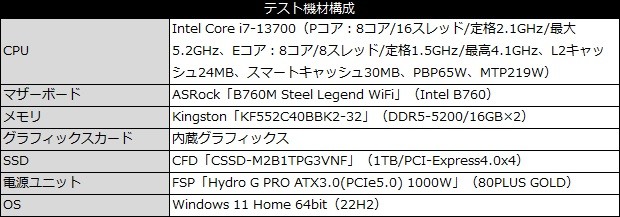

テスト用のCPUにはProcessor Base Power 65WのCore i7-13700を使用している

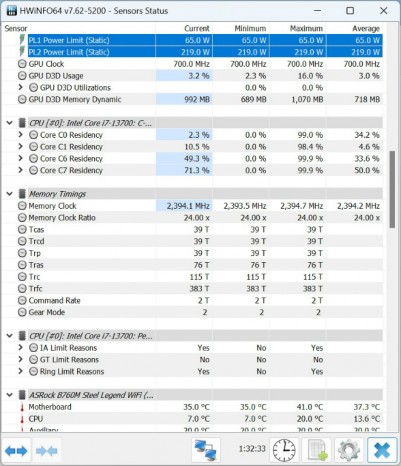

「B760M Steel Legend WiFi」の標準設定では、PL1（Long Duration Power Limit）は65W、PL2（Short Duration Power Limit）は219Wに設定されていた

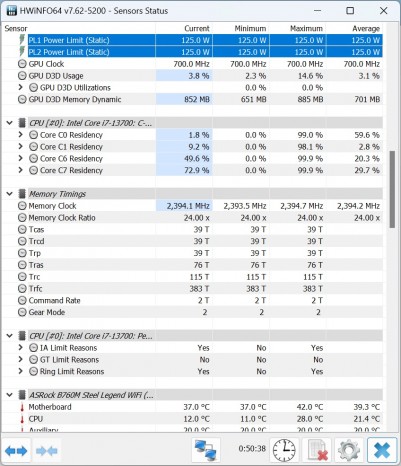

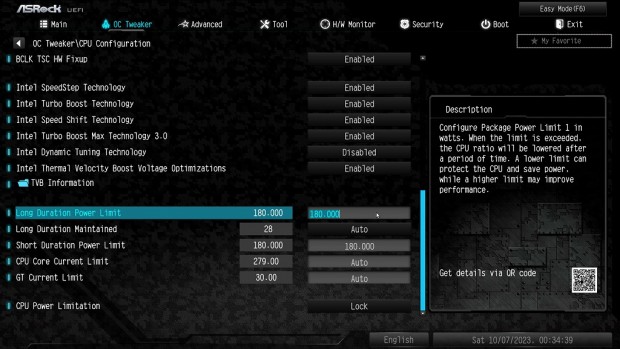

PL1/PL2=125WとPL1/PL2=180Wに手動で設定した状態でも計測を実施した

Core i7-13700：標準設定の冷却性能をチェック

まずはCore i7-13700の標準設定（PL1=65W/PL2＝219W）にした場合の冷却性能から確認をしていこう。

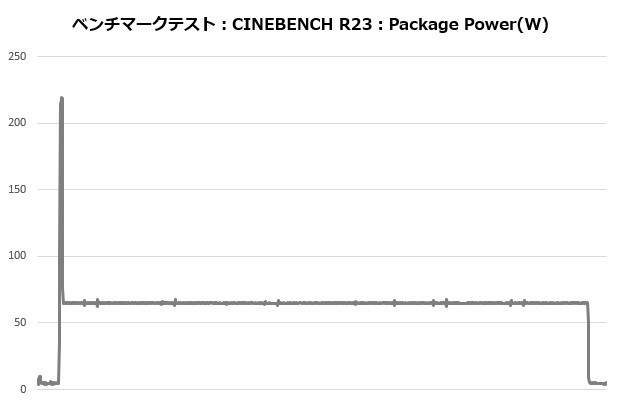

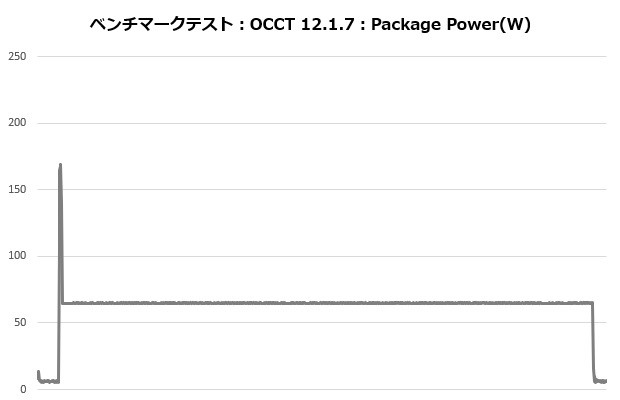

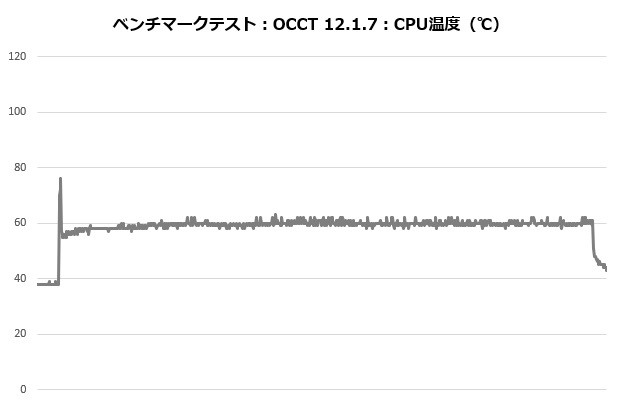

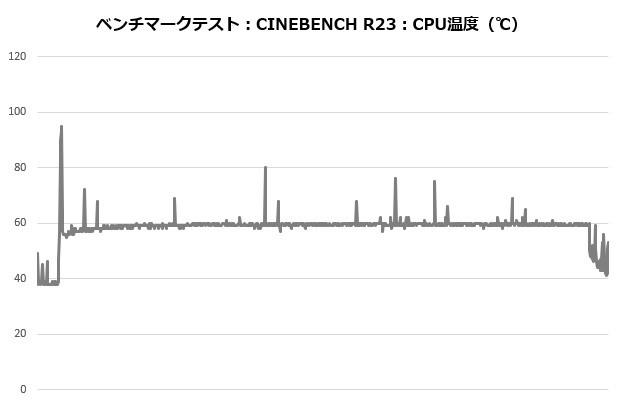

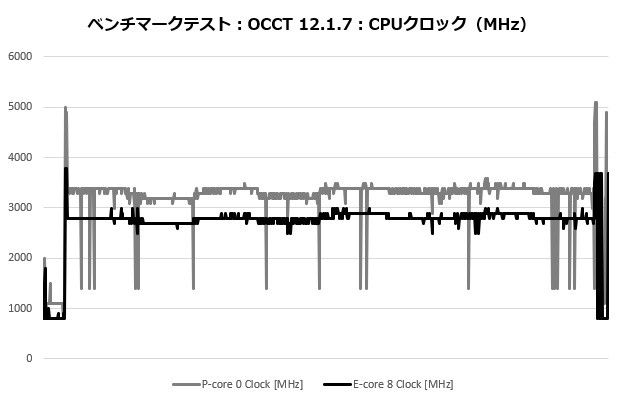

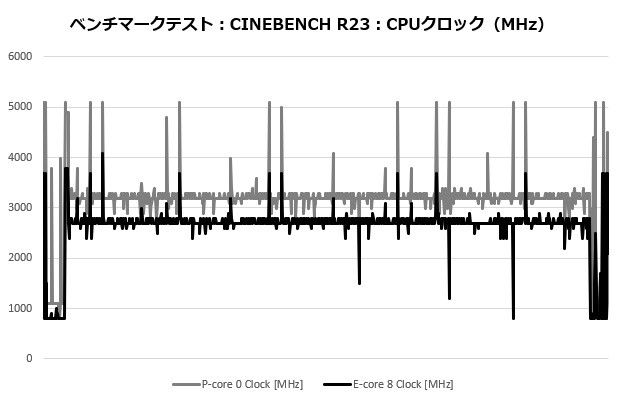

標準設定ではPL2が219Wに設定されているため、テスト開始直後はいずれのストレステストでもPackage Powerが跳ね上がる。ただし、約30秒後にはPackage Powerは65W前後、CPUのクロックもPコアが3,300MHz前後、Eコアが2,700MHz前後で落ち着き、CPUの温度も

おおむね60℃前後

で推移する。

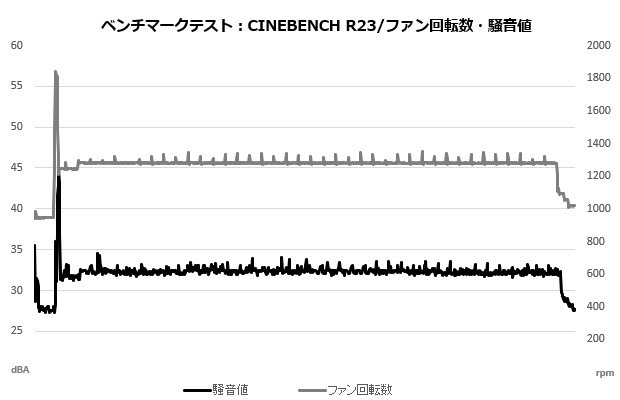

続いてファンの回転数を確認するとアイドル時は

900rpm前後

、高負荷時でも

1,300rpm前後

で、公称の最高回転まではまだ約550rpmの余裕がある。そして騒音値は

33dBA前後

で推移しており、バラック状態でのテストにも関わらず風切り音はほとんど聞こえなかった。

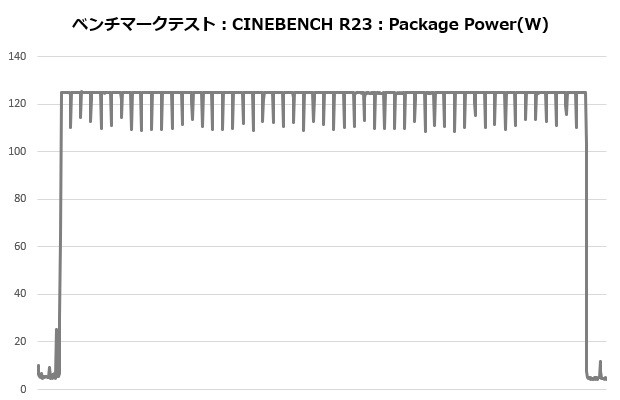

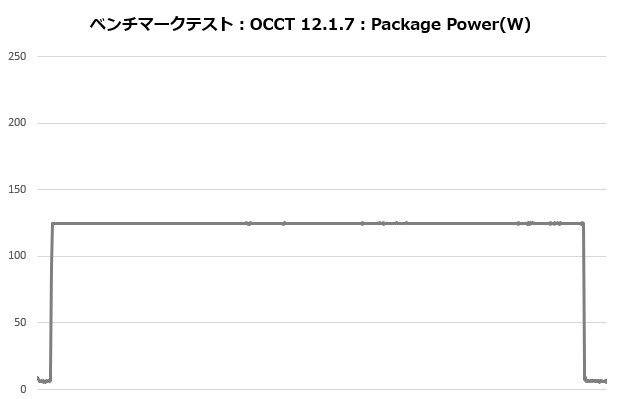

Core i7-13700：PL1/PL2=125W設定時の冷却性能をチェック

続いて、Kシリーズでブースト機能を無効にした状態を想定し、PL1/PL2=125Wに設定した場合の冷却性能を確認していこう。

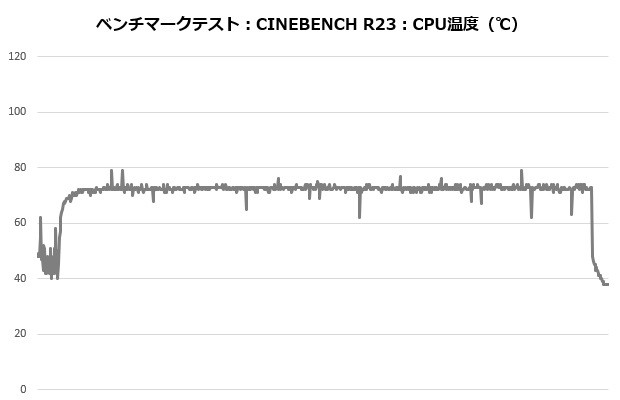

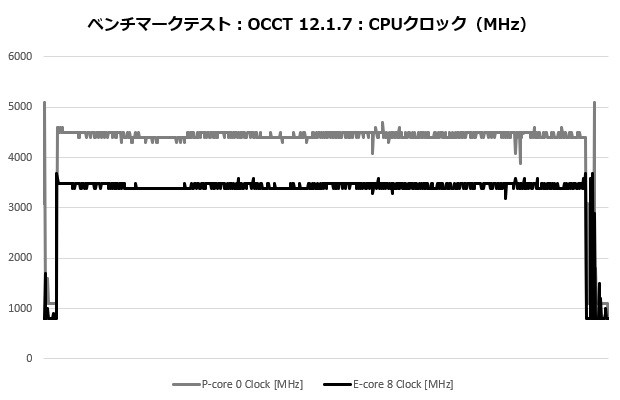

PL1が標準設定の65Wから125Wになったことで、テスト中のCPUクロックはPコアが4,200～4,300MHz、Eコアが3,300～3,400MHzへと引き上げられている。これに伴いCPUの温度も

70℃前後

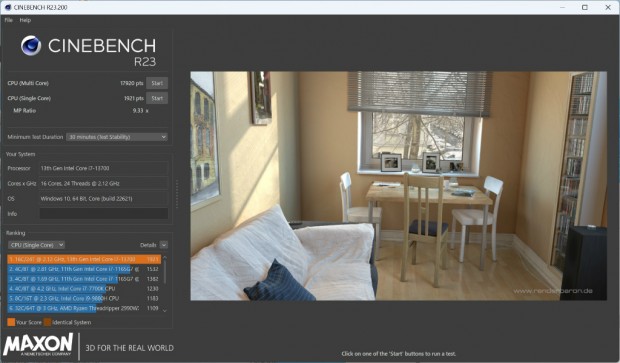

に上昇しているが、CPUの許容する最高温度まではまだ約30℃の余裕がある。ちなみに「CINEBENCH R23」のスコアを確認してみたところ、標準設定とPL1/PL2=125W設定では、シングルコアテストは変わらなかったが、マルチコアテストは17,920pts→22,820ptsへ約27％向上した。
