「強化スチールスロット」仕様のPCI Express 5.0(x16)

拡張スロットはPCI Express 5.0(x16)×1、PCI Express 4.0(x4/x16形状)×1、PCI Express 3.0(x1)×1の計3本で、x16形状のスロットには周囲をメタルシールドで補強した「強化スチールスロット」を採用する。さらにPCI Express 5.0(x16)スロットは、信号の劣化が少ない「SMT」技術で実装され、「強化スチールスロット」も信号の安定性向上や、追加のアンカーポイント、より堅牢なラッチを搭載する「PCIe5.0バージョン」へとアップグレードされている。

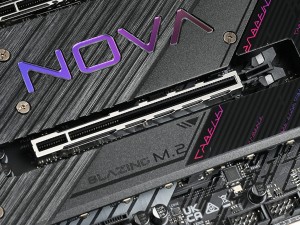

PCI Express 5.0(x16)スロットは「PCIe5.0バージョン」の「強化スチールスロット」


PCI Express 4.0(x4/x16形状)スロットにも「強化スチールスロット」を採用	PCI Express 3.0(x1)はエッジフリーだが、そのすぐ横にコンデンサがあるため（x1）形状までの対応になる

Realtek ALC4082による7.1ch HDオーディオを搭載

メイン基板からのデジタルノイズの混入を防ぐため、分離構造を採用するオーディオ回路。コントローラは7.1chサラウンドに対応するRealtek 「ALC4082」で、オーディオグレードのコンデンサを採用する。またサウンドユーティリティ「Nahimic」をサポートし、バックグラウンドノイズの抑制や、エコーキャンセル、ボイススタビライザー、サウンドトラッカーなどの機能を使用できる。

オーディオコントローラはRealtek 「ALC4082」で、Texas Instruments製オペアンプ「NE5532」も搭載。またコンデンサにはELNA製オーディオグレード品を採用する

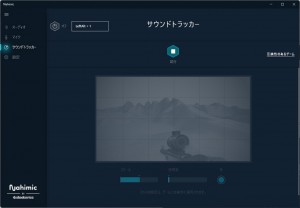

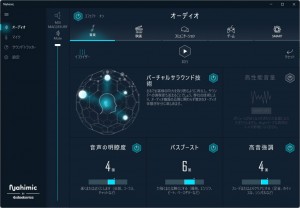

ASRockのマザーボードではおなじみの「Nahimic」も使用できる

Wi-Fi 7やLightning Gaming Portを搭載

リアインターフェイスのI/Oパネルは取り付けが簡単な「Flexible Integrated I/O Shield」。またUEFI BIOSの設定を初期化する「CLR CMOS」ボタンも用意されている

ネットワーク機能は「Killer E3100G」による2.5ギガビットLAN×1と、Wi-Fi 7（国内では現時点でWi-Fi 6Eまでの対応）+Bluetooth 5.4で、高レポートレートに対応するマウス・キーボード向けUSBポート「Lightning Gaming Port」や、12Vから5Vに変換することで電圧降下を抑え、安定した電源供給を可能にする「Ultra USB Power」を搭載する。

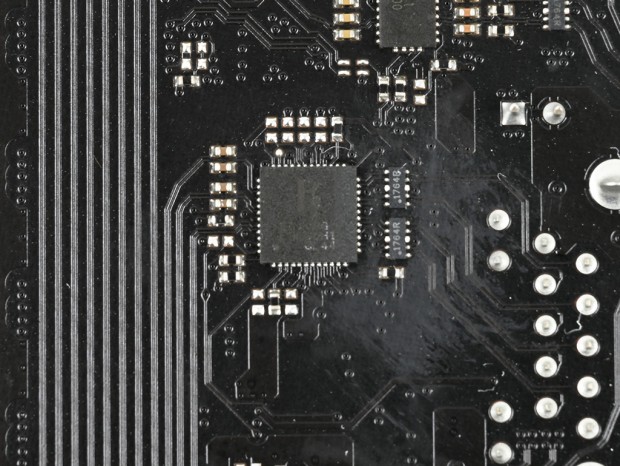

2.5ギガビットに対応する有線LANコントローラ「Killer E3100G」は基板裏面に実装

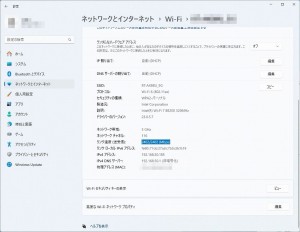

有線LANは、対応ハブ（もしくはルーター）を使えば2,500Mbpsの高速データ転送が可能	無線LANは下位互換があるため、Wi-Fi 6やWi-Fi 6Eのルーターにも対応

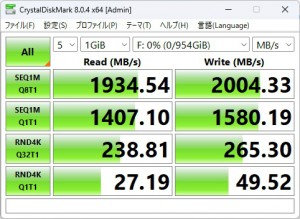

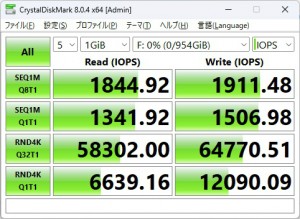

フロント、リアともUSB Type-CはUSB 3.2 Gen 2x2に対応するため、最高で2,000MB/sを超える高速なストレージを接続できる

冷却ファンやLEDピンヘッダをチェック
