ヒートシンク付きのPCIe 5.0対応M.2スロットを搭載

続いてストレージの構成を見ていこう。CPUと最短で接続できる最上段にPCI Express 5.0(x4)対応M.2スロットを搭載。さらにボード下部にはPCI Express 4.0(x4)対応M.2スロットを横並びに2基備え、合計3基のM.2スロットが搭載されている。 それぞれのスロットには、もれなく専用ヒートシンクを標準装備。また、ヒートシンク固定こそネジ留め式なものの、SSDの固定にはツールレスの

が採用され、ワンタッチでSSDを取り付けることが可能だ。

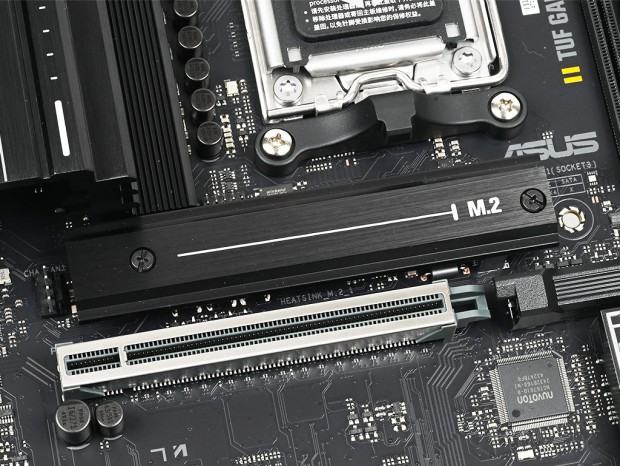

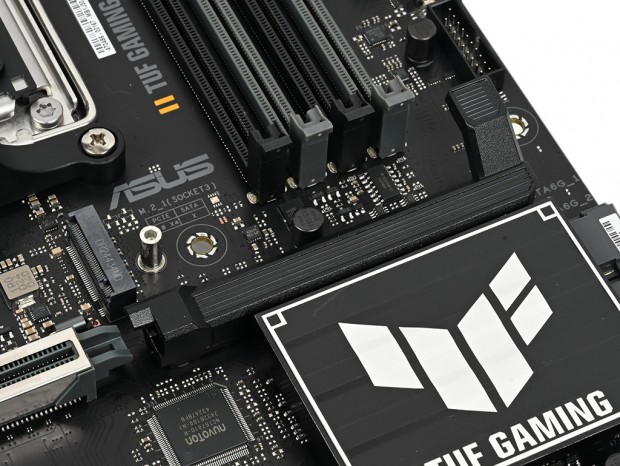

プレート状のシンプルなヒートシンクを備える最上段のPCI Express 5.0(x4)対応M.2スロット。フォームファクタはM.2 2280までサポートしている

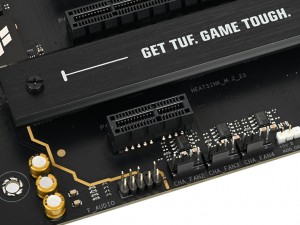

ボード下部のM.2スロットは横並びに実装されており、それらをまとめて冷却する幅広のヒートシンクが装着されていた

いずれもPCI Express 4.0(x4)に対応。左側のスロットはフォームファクタM.2 22110、右側はM.2 2280までサポートしている

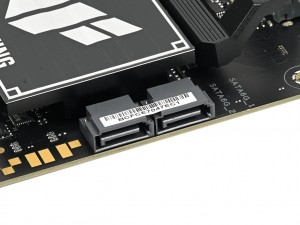

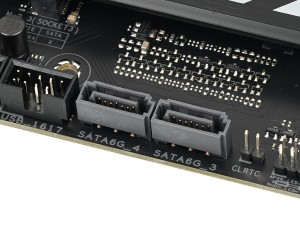

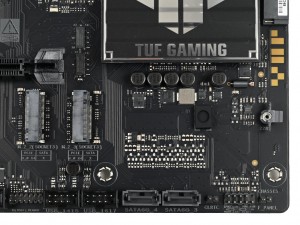

SATA 3.0(6Gbps)ポートは合計4基で、2基ずつポートの向きを変えて実装されている。裏配線スペースに繋がるスリット位置に合わせた形状のようだ

クイックリリース機構を備えたPCIe 5.0対応の拡張スロット

「TUF GAMING B850-PLUS WIFI」の拡張スロットは、CPU直結のPCI Express 5.0(x16)×1と、チップセットに接続するPCI Express 4.0(x4/x16形状)×1およびPCI Express 4.0(x1)×2という構成だ。 特にグラフィックスカード用に用意されたPCI Express 5.0(x16)スロットは、メタルシールドで保護された頑丈な

仕様。さらにワンプッシュでカードを脱着できるクイックリリース機構の

が導入されている。

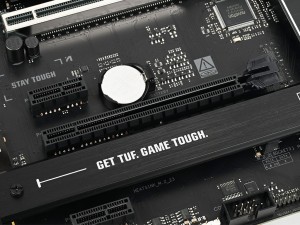

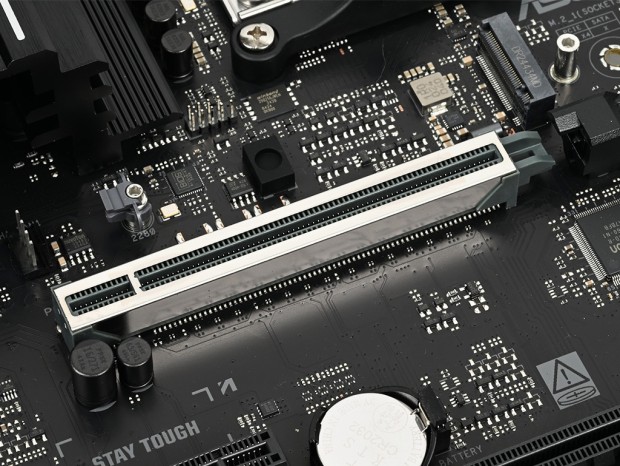

表面実装されたグラフィックスカード用のPCI Express 5.0(x16)スロット。重量級カードを組み込んだ際のスロット破断を防ぐため、シールドで保護された「SafeSlot」仕様になっている

ミドルレンジ向けモデルながら、グラフィックスカードのクイックリリース機構「PCIe Slot Q-Release」が装備されている

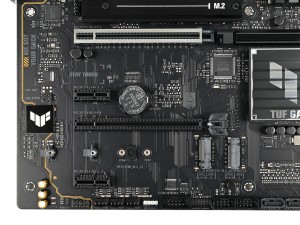

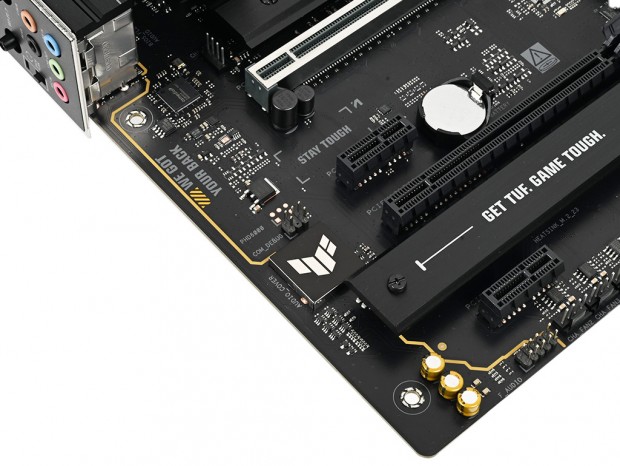

グラフィックスカード用以外では、PCI Express 4.0(x4/x16形状)スロットを挟んで2つのPCI Express 4.0(x1)スロットが搭載されている

Realtek連携の独自コーデックを採用したオーディオ回路

ゲーミングマシンにとって重要な要素であるオーディオ回路には、Realtekと連携して設計されたという独自コーデックのRealtek「ALC1220P」を搭載。最大32bit/192kHzのハイレゾ再生に対応するほか、S/N比120dBのステレオ再生出力と113dBのライン入力を備えるクリアで低ノイズなサウンドが特徴だ。 また、コンデンサにはオーディオグレードのAPAQ製「プレミアム オーディオ コンデンサ」を採用。さらに専用のオーディオPCBレイヤーを用意することでクロストークの発生を防ぐ設計になっている。

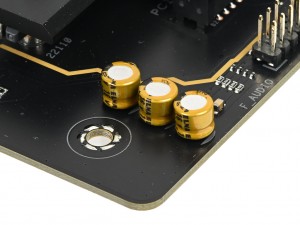

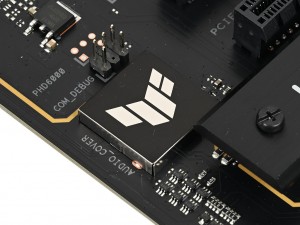

ノイズ対策のための「TUF Gamingオーディオ カバー」が装着された、オーディオICのRealtek「ALC1220P」	オーディオ向けの特性を備えた「プレミアム オーディオ コンデンサ」を採用

メイン回路からのノイズの影響を防ぐため、オーディオ回路全体が独立した分離構造になっている
