「MasterBox MB511 ARGB」のケーブルマネジメント機構

右サイドパネル側からマザーボードトレイ背面の"裏配線スペース”を観察してみよう。公称19mmの空きスペースが確保された背面には、多くのケーブル類が行き交う事になる。さらに「MasterBox MB511 ARGB」では、2.5インチSSDも最大2台がこのエリアに収納される。近頃では非常に大きな役割を担うポイントが、裏配線スペースだ。

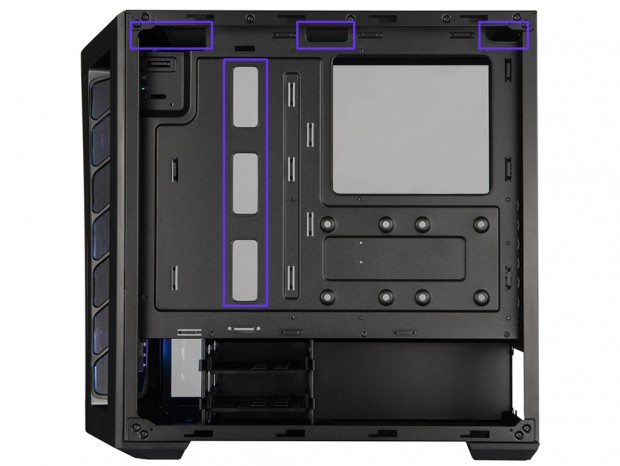

四角で囲んだ箇所が右側面の主なスルーホール。なおグロメット等の用意は無かった

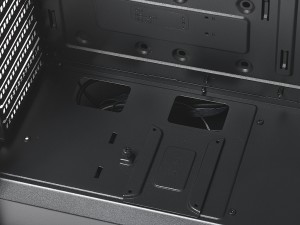

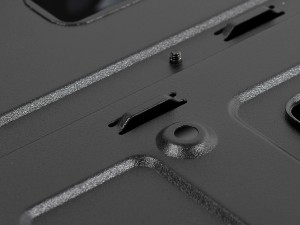

ボトムカバー天板には比較的大きめ（55x35mm）なスルーホールを2つ装備	結束バンド用フックも要所に用意

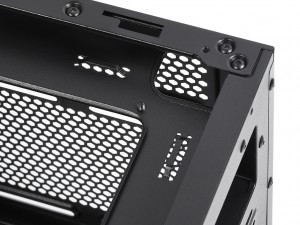

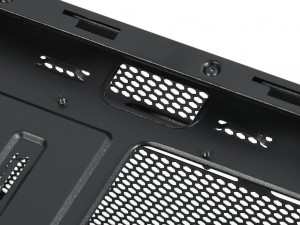

上部中央のスルーホールはラジエターファン用ケーブル等に使えそう	ATX12V電源ケーブルなどに便利なスルーホール

「MasterBox MB511 ARGB」の付属品総点検

組み込みに必要なネジ類などはジッパー袋に収められ、配線済みケーブルにくくりつけられた状態で出荷されてきた。内容物を確認すると、一般的なミリネジとインチネジの他、「SSDスクリュー」や、それを固定する受け側の「スクリュー固定用ゴム」、さらにアドレサブルRGBイルミネーション用の「ワイヤードRGBコントローラー」、それに付随するケーブルなど、モデル特有のパーツも多数確認できる。なおマニュアルを確認するとこれら付属品に名称はなく、イラストによる解説のみ。自作経験が浅いユーザーには、少々分かりにくいかもしれない。

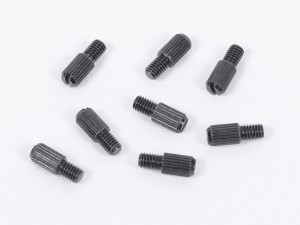

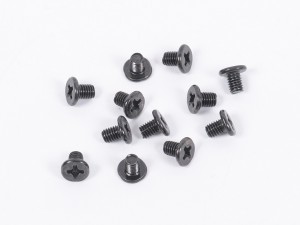

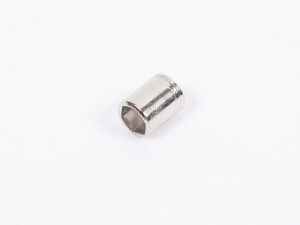

六角ソケット	ミリネジ

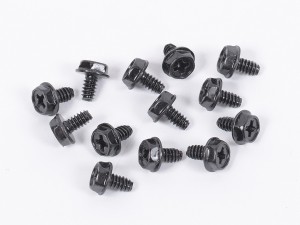

ワッシャー付きインチネジ	SSDスクリュー

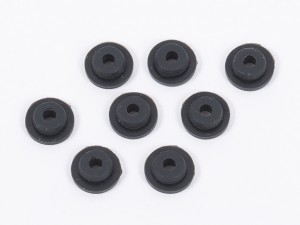

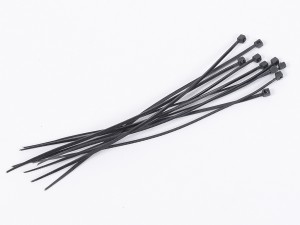

スクリュー固定用ゴム	結束バンド

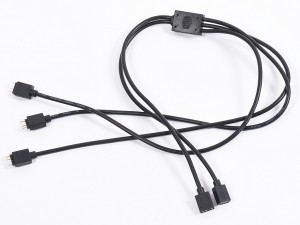

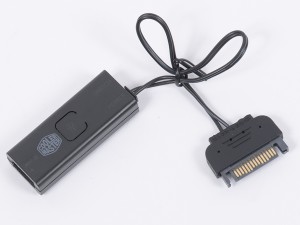

ワイヤードRGBコントローラー	ワイヤードRGBコントローラーとアドレサブルRGB LEDピンヘッダを接続するケーブル

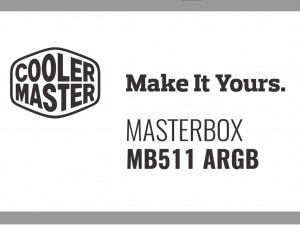

マニュアル

「MasterBox MB511 ARGB」をベースにPCを組み込んでみる
