LGA1200向け最上位チップセット「Intel Z590」

「Z590 Steel Legend」に実装されているチップセットは、Intel LGA1200向け最上位の「Intel Z590」。先代Intel Z490との最大の違いは帯域幅20GbpsのUSB3.2 Gen.2x2機能が追加されたこと。これにより、2,000MB/secクラスの高速な外付けストレージを利用することができるようになった。その他の機能については従来を踏襲しており、CPUのオーバークロックやCPUのPCI-Expressレーン分割に対応。チップセット自体のPCI-Expressのバージョンは3.0、消費電力は6Wとされ、ワイヤレス機能はIntel Wi-Fi 6 AX201をサポートする。

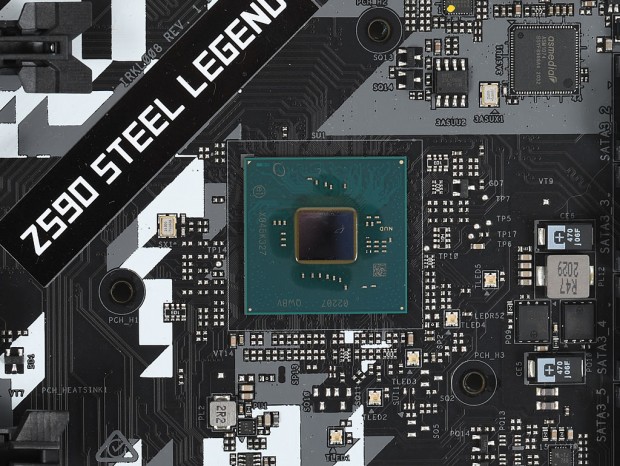

大型かつ薄型のチップセットヒートシンクを採用する「Z590 Steel Legend」。下段の「フルカバーM.2 ヒートシンク」とは独立した設計になり、利便性が向上している

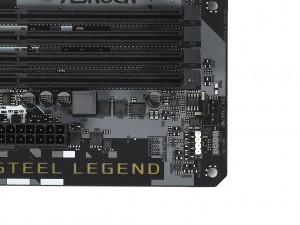

チップセットレベルでUSB3.2 Gen.2x2に対応したこともあり、ASRockのIntel Z590マザーボードではほとんどの製品のフロントUSB Type-CヘッダがUSB3.2 Gen.2x2をサポートする

チップセットヒートシンクのイルミネーション機能だが、LEDは基板上に実装されていた

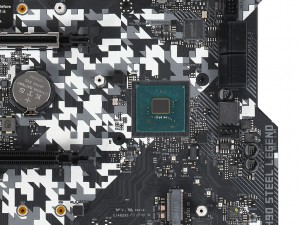

比較：「Z490 Steel Legend」のチップセット周り

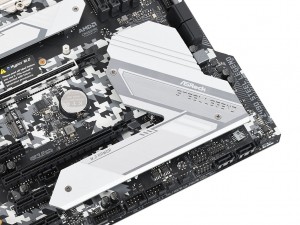

「Z490 Steel Legend」のチップセットヒートシンクは、「フルカバーM.2 ヒートシンク」と一体成型	チップセット自体の形状に大きな違いはなし。外観から判別するのは難しいだろう

新技術「タブ化配線」で4,800MHzまでの高速メモリに対応

電源回路と共に、大きく進化したメモリ周り。これまで高速メモリを安定して動作させるには、PCBレイヤーを増やす必要があった。しかし、ASRock Intel Z590シリーズではコストを抑えつつ信号を最適化する新技術「タブ化配線」を採用。これにより、PCBのレイヤーを増やすことなく4,000MHzを遥かに超える高クロックメモリを扱えるようになった。もちろん「Z590 Steel Legend」でも「タブ化配線」が使用されており、正式サポートが謳われているメモリクロックは最高4,800MHz（第10世代Intel Coreプロセッサでは最高4,666MHz）。メモリスロットはデュアルチャネル対応のDDR4x4本を備え、最大128GBまで増設できる。

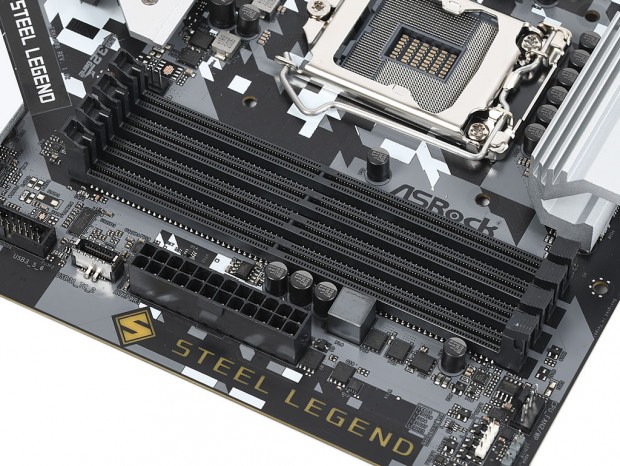

凹凸のあるユニークな形状の「タブ化配線」を採用するDDR4メモリスロット。CPU側からDDR4_A1/A2/B1/B2の並びで、2枚のDDR4メモリで運用の場合はDDR4-A2/B2を使用する

メモリスロットには、腐食に強い金メッキピン「15μゴールドコンタクト」を採用

比較：「Z490 Steel Legend」のメモリスロット

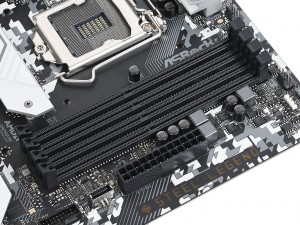

「Z490 Steel Legend」のメモリ配線は、よく見るストレートタイプ

PCI-Express4.0対応の「Hyper M.2」
