AMD BIOSTAR マザーボード AMD マザーボード BIOSTAR

S/N比115dBのRealtek「ALC1150」を採用

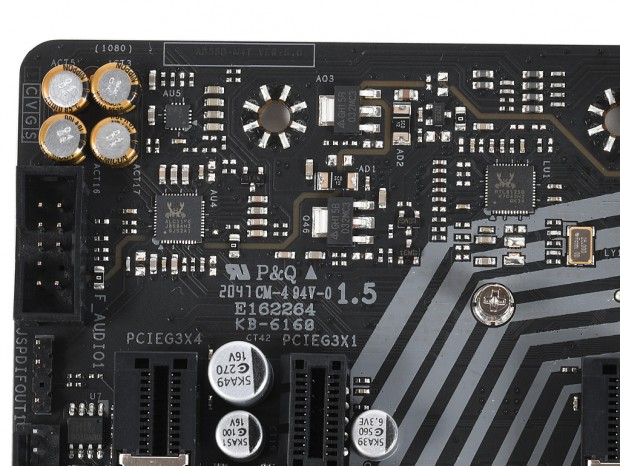

MicroATXということで、コンパクトにまとめられたオーディオ回路。カバーなども実装されていなかった

コストパフォーマンスモデルのオーディオチップと言えばRealtek「ALC800」シリーズが主流だが、「B550M-SILVER」ではS/N比115dBの上位ICであるRealtek「ALC1150」を採用する。さらにアナログのオーディオ信号をデジタルソースから完全に分離する「Hi-Fi Ground」や、高品位な「Hi-Fi Cap」を搭載することで、歪みやノイズの少ないクリアなサウンドでゲームを楽しむことができる。

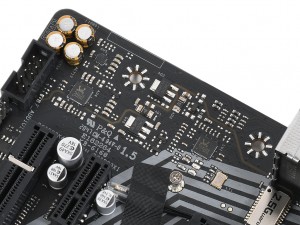

オーディオチップはRealtek「ALC1150」で、コンデンサには日本ケミコン製のオーディオグレード品「Hi-Fi Cap」を搭載

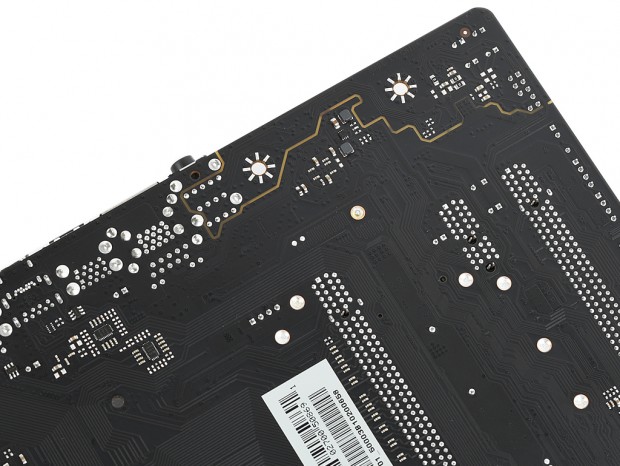

メイン基板から独立した設計にすることで、デジタルノイズの混入を防いでいる

2.5ギガビットLANを搭載するリアインターフェイス

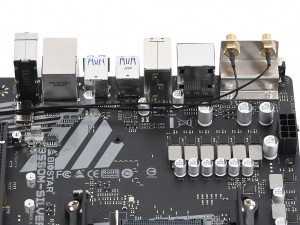

続いてリアインターフェイスを確認していこう。プリマウント型のI/Oシールドや、インターフェイスの保護カバーは省略されているものの、USBポートはUSB3.2 Gen.2 Type-Cを含めた計8ポートと豊富に用意されている。またネットワークはRealtek「RTL8125B」による2.5ギガビットLANを標準装備。さらにWi-Fiカード用のアンテナポートも搭載し、カードとアンテナを購入するだけで、手軽に無線LAN機能を追加することができる。

ディスプレイ出力はDisplayPortx1、HDMIx1、DVI-Dx1の3系統を備え、Renoirへの対応も万全。またオーディオジャックには腐食に強い金メッキピンを採用する

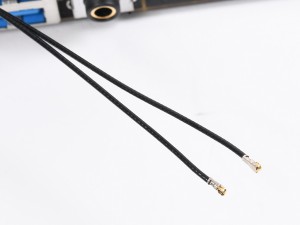

Wi-Fiモジュール用のアンテナポートも用意されているため、無線LAN機能も簡単かつ手軽に増設できる

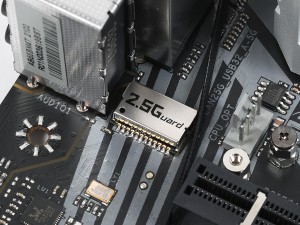

有線LANチップはRealtek「RTL8125B」で、サージ保護機能である「2.5GUARD」も実装

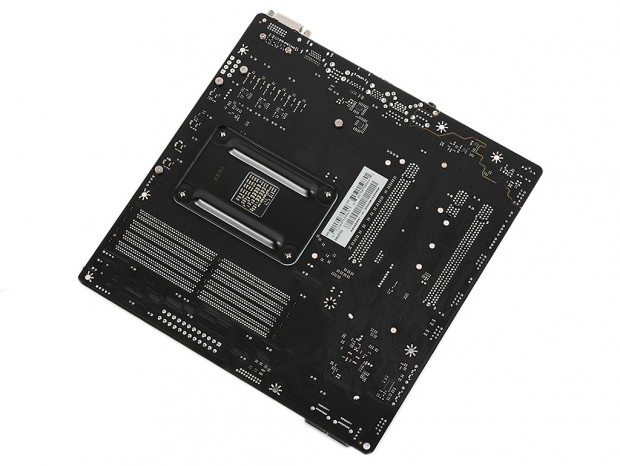

基板上のコネクタ、チップ類をまとめてチェック

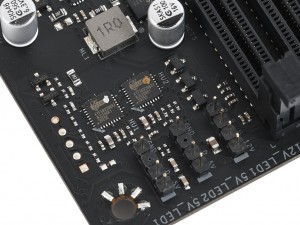

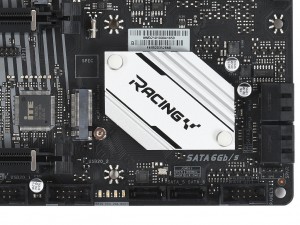

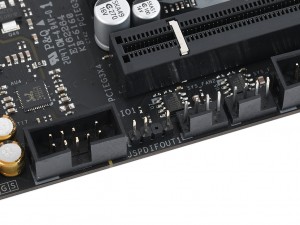

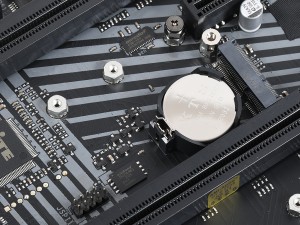

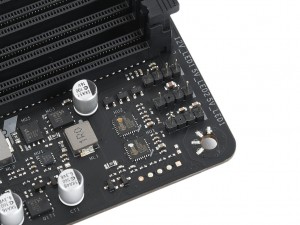

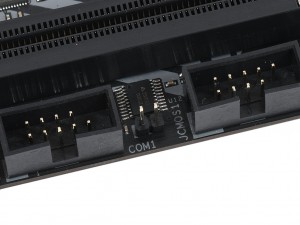

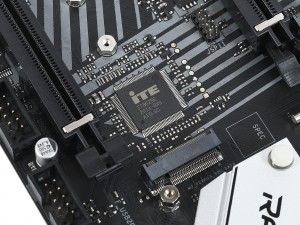

その他、ここまで紹介することができなかった独自機能やコネクタ、チップ類をまとめてチェックしていこう。

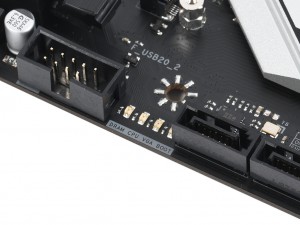

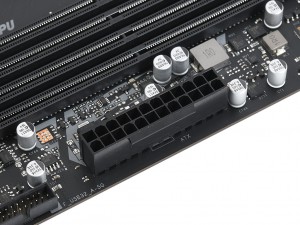

POST時のハードウェア障害を確認できる「DEBUG LED」。問題が発生した場合の切り分けにとても重宝する	メインの電源コネクタは一般的なATX 24pin
