8チャネル、最大2TBまで対応するメモリスロット

メモリスロットは、8チャネルに対応するDDR4-3200x8本を搭載。容量はUDIMMでも最大256GB（32GB×8）、ECC RDIMMなら最大2TB（256GBx8）まで増設でき、これまでのメインストリーム向けプラットフォームを遥かに超える大容量メモリ環境を構築することができる。

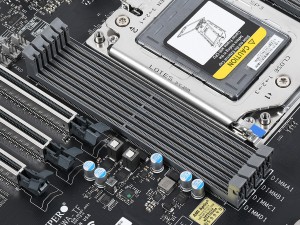

CPUソケットを挟むように各4本ずつ、計8本のDDR4メモリスロットを搭載。動作クロックは3,200MHzまで対応する

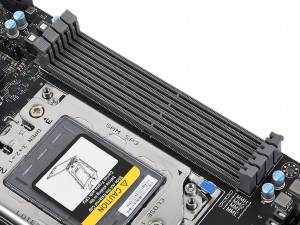

メモリスロットはCPUソケットから下側がDIMMA1/B1/C1/D1、上側がDIMME1/F1/G1/H1の並び。マニュアルによれば、8枚未満の構成の場合DIMMA1/DIMME1・・・というふうにCPUソケットに近いスロットからの使用が推奨されている

PCI-Express4.0（x4）接続の計4ポートのM.2スロットを搭載する「M12SWA-TF」。さらにチップセット経由のU.2x2と、SATA3.0（6Gbps）x4も用意され、よほど大規模なワークステーションを構築するのでないかぎり、ストレージインターフェイスが不足することはないだろう。

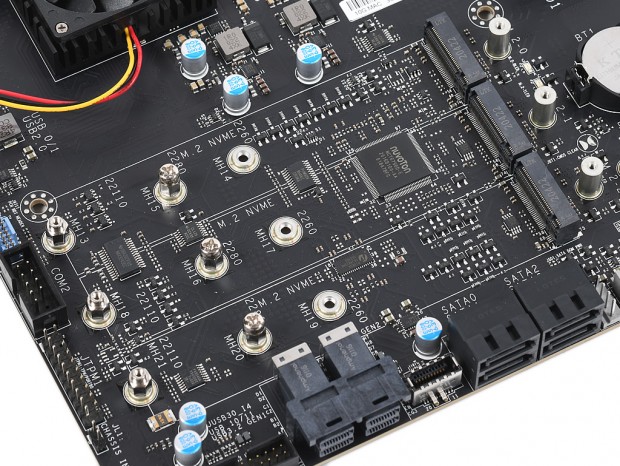

拡張スロットの右側に実装された3基のM.2スロット。ハイエンドグラフィックスカードを使用する場合はヒートシンクが干渉する可能性がある

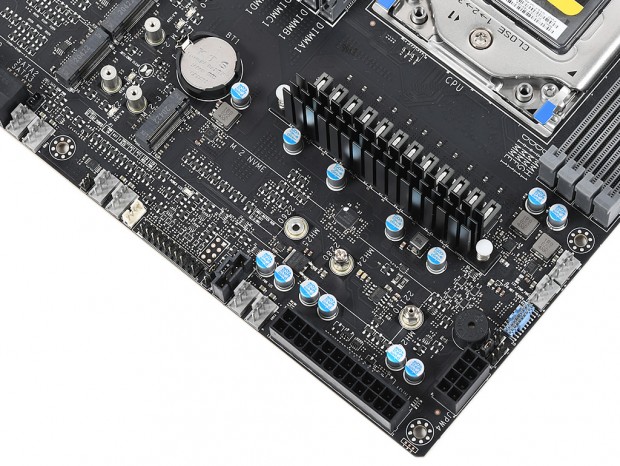

CPUソケットやメモリスロットの右側に実装された1基のM.2スロット。なおM.2スロットはいずれもCPUに直結で、フォームファクタはM.2 2260/2280/22110に対応

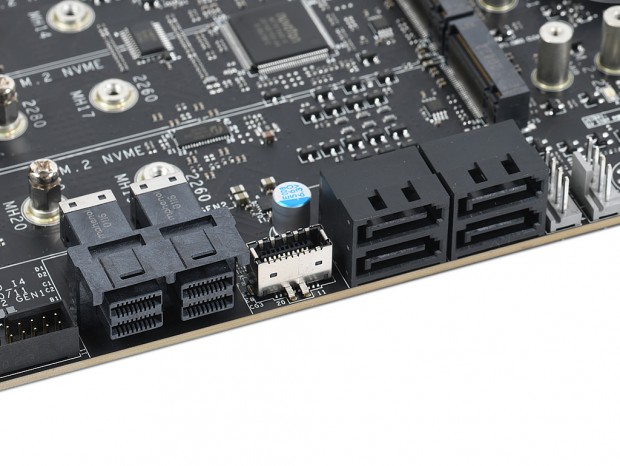

U.2x2とSATA3.0（6Gbps）x4はいずれもチップセットに接続

拡張スロットはPCI-Express4.0（x16）x6本で、いずれもフルレーンでの動作が可能。さらに重量のある最新ハイエンドグラフィックスカードでの運用を想定し、スロット周りをメタルプレートで補強した強化スロットを採用する。

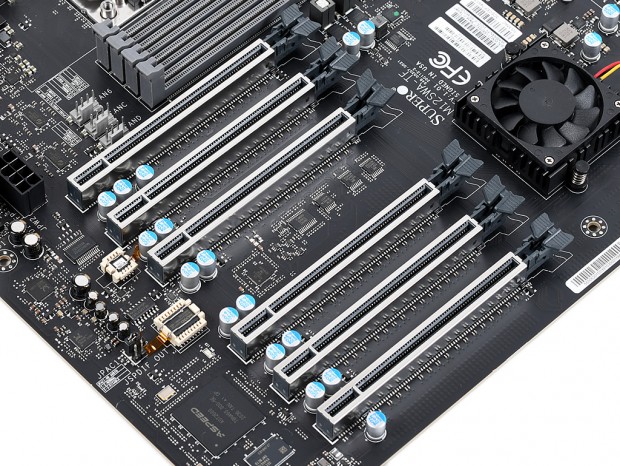

フルレーン動作可能な6本のPCI-Express4.0（x16）スロット。まさにPCI-Express4.0を128レーン備えるRyzen Threadripper PROならではの装備と言えるだろう

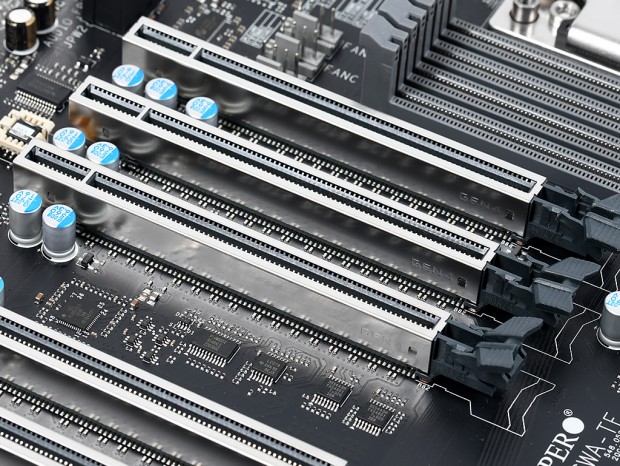

コンシューマ向けながらここまではサーバー要素の強かった「M12SWA-TF」。ただし、PCI-Express4.0（x16）スロットにはコンシューマ向けモデルでおなじみの強化スロットを採用する
