Realtek ALC1220+ALC4050Hを搭載した高音質オーディオ回路

オーディオ回路には、Realtek ALC1220に加え、Realtek ALC4050Hを搭載した高音質オーディオ回路を搭載。またコンデンサには音響向けの電解コンデンサを採用し、ゲームや映画の視聴といった用途でも不満がでることはないだろう。

分離構造こそ採用されていないものの、オーディオチップ、コンデンサとも高品質なものが実装されている

10ギガビットLANやUSB3.2 Gen.2x2などの高速インターフェイスを搭載

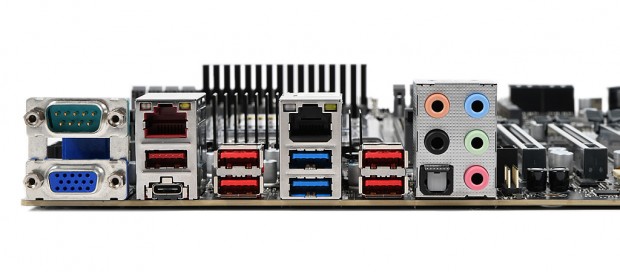

バックパネルインターフェイスは、10ギガビットLANx1、ギガビットLANx1の2系統の有線LANに加え、USB3.2 Gen.2x2 Type-Cx1、USB3.2 Gen.2 Type-Ax4、USB3.2 Gen.1 Type-Ax3のUSBポートや、光オーディオ端子x1、オーディオ端子x5、D-Sub（IPMIチップ経由）x1、COMx1を備える充実した構成。ただし、最近流行りの一体型I/OパネルやI/Oカバーは搭載されず、無線LAN機能も省略されている。

Wi-Fi 6機能が省略されているのはやや残念なところ。ただし、有線LANはMarvell「AQC113C」による10ギガビットLANと、Intel「I210-AT」によるギガビットLANを搭載。さらに20GbpsのUSB3.2 Gen.2x2 Type-Cもクリエイティブな作業では嬉しい

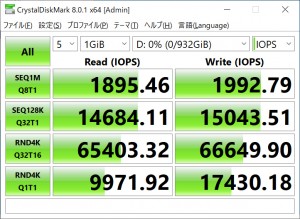

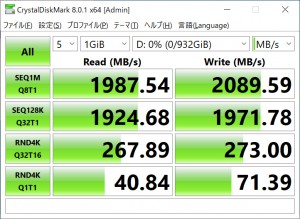

USB3.2 Gen.2x2対応のNVMe M.2 SSDケースを使えばシーケンシャルアクセスは読込・書込とも約2,000MB/secを記録。またランダムアクセスも60,000IOPSを超えかなり高速だ


Marvell「AQC113C」はマルチギガビット対応のため、最近対応デバイスが増えている2.5ギガビットLANポートとの互換性もある

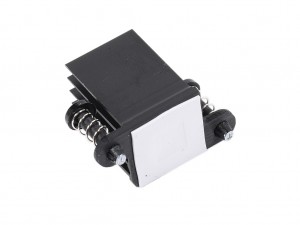

基板上のチップやコントローラなど気になる機能をまとめてチェック

最後にここまで紹介することができなかったICチップやコントローラ、その他機能をまとめてチェックしていこう。

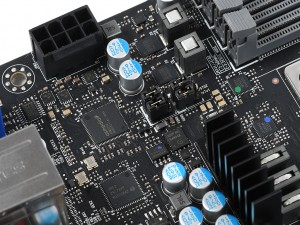

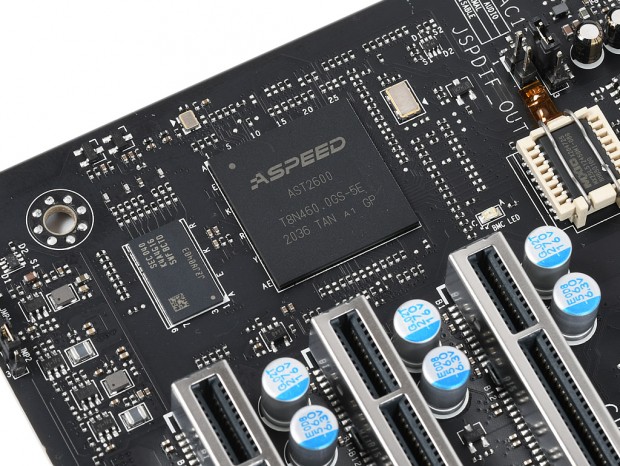

マネジメントチップASPEED「AST2600」。その横にはグラフィックス用のDRAMとして、Samsung「K4A4G165WF-BCTD」（512GB/2,666MHz）を搭載

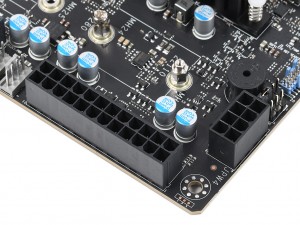

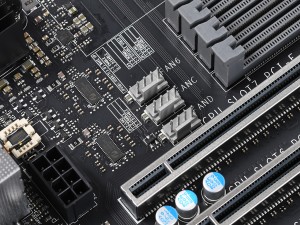

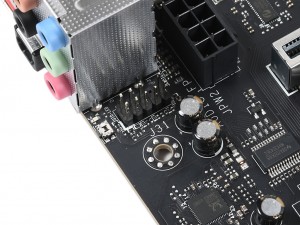

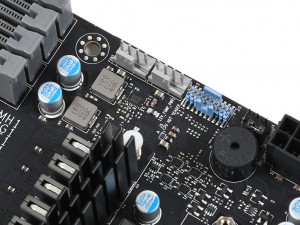

メインの電源コネクタはATX 24pin	コンシューマ向けでは珍しいオンボードスピーカーも搭載

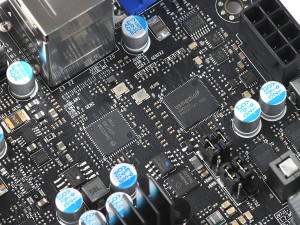

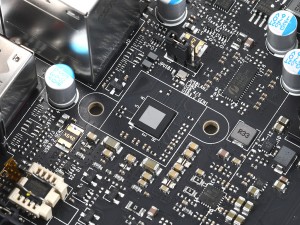

USB3.2 Gen.2x2 Type-C用のASMedia「ASM3242」と、ギガビットLANチップIntel「WGI210AT」

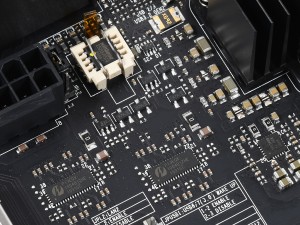

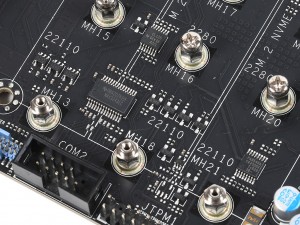

RS-232チップMOUSER「MAX3243EC」	USB3.1 Gen.2 リドライバPericom「PI3EQX」

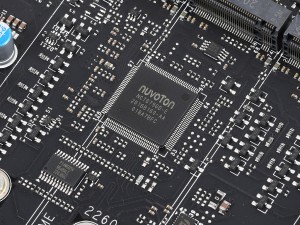

I/OコントローラNuvoton「NCT6796D-E」	ROMチップはソケット式。なおロットによっては、はんだ付けに変更される可能性もあるとのこと

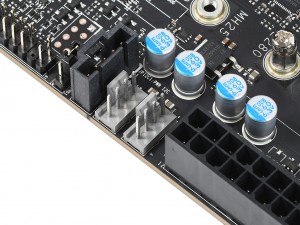

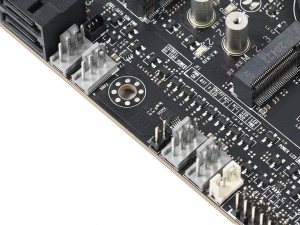

ファンコネクタは4pin CPUファンコネクタx6、4pinシステムファンコネクタx4、4pin水冷ポンプコネクタx1の計11基

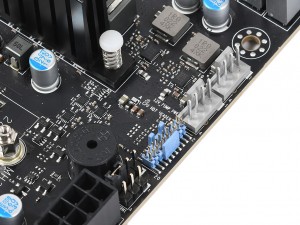

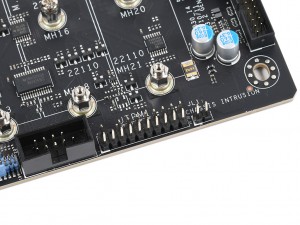

TPM用のピンヘッダ（左）とフロントオーディオ用ピンヘッダ（右）。また基板を確認すると、一般的なコンシューマ向けPCBよりもかなり厚みがあることがわかる

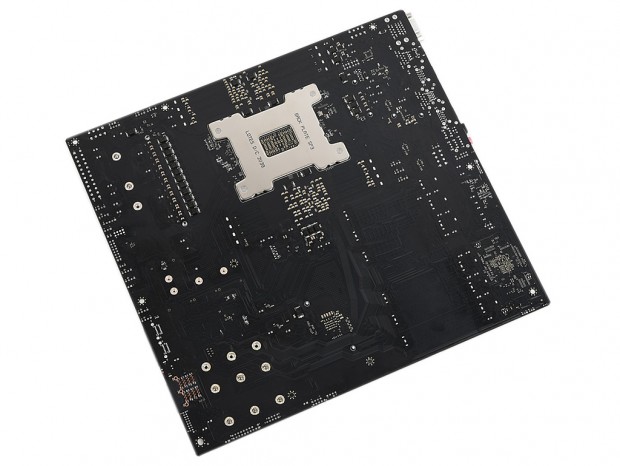

基板裏面を確認。電源回路のタンタルコンデンサとCPUソケットのバックプレート以外に主要なパーツは確認できなかった

SuperO「M12SWA-TF」の実動チェックを開始
